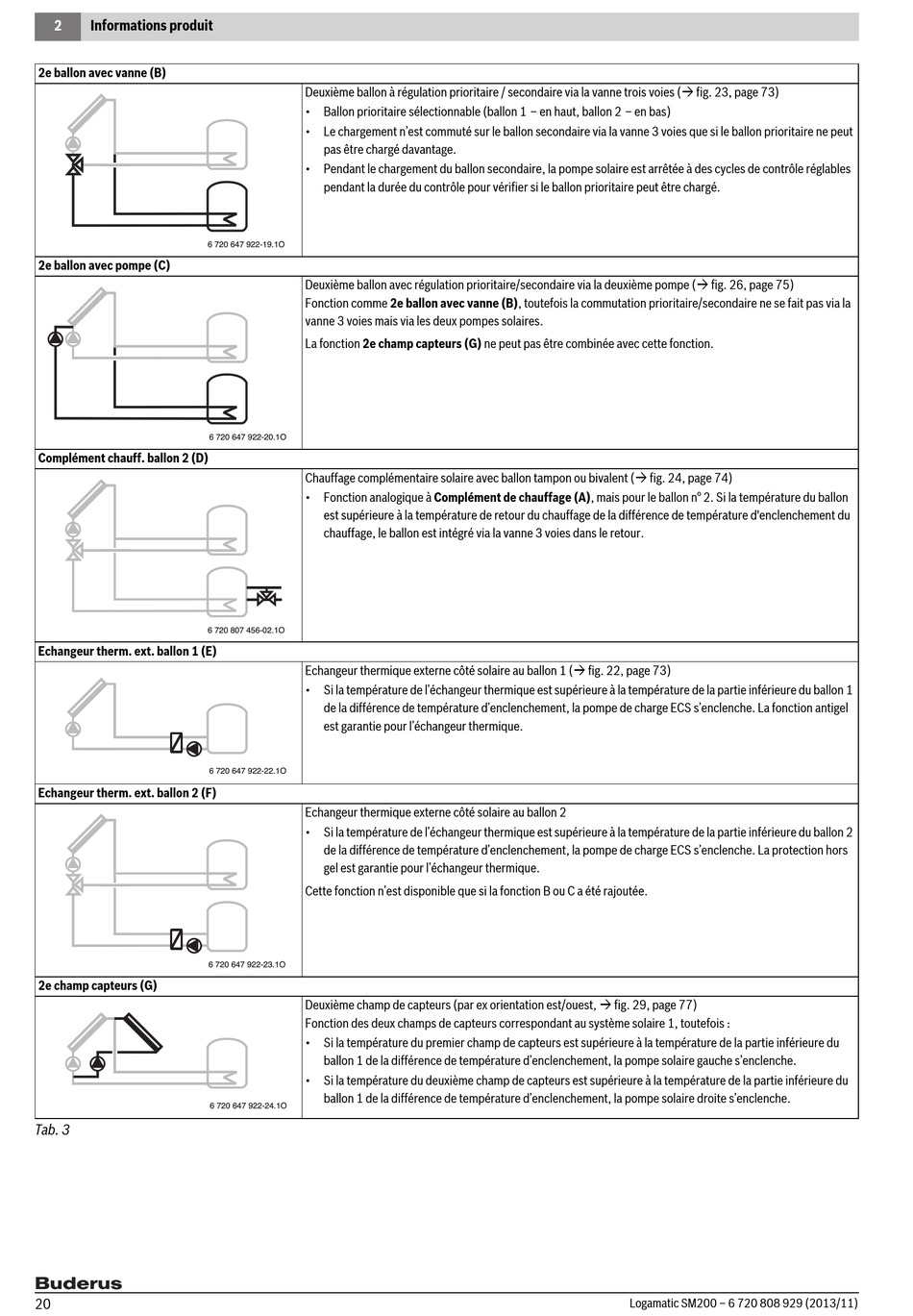

2 Informations produit
2e ballon avec vanne (B)
2e ballon avec pompe (C)
Complément chauff. ballon 2 (D)
Echangeur therm. ext. ballon 1 (E)
Echangeur therm. ext. ballon 2 (F)
2e champ capteurs (G)
Tab. 3
20
Deuxième ballon à régulation prioritaire / secondaire via la vanne trois voies ( fig. 23, page 73)
• Ballon prioritaire sélectionnable (ballon 1 – en haut, ballon 2 – en bas)
• Le chargement n'est commuté sur le ballon secondaire via la vanne 3 voies que si le ballon prioritaire ne peut
pas être chargé davantage.
• Pendant le chargement du ballon secondaire, la pompe solaire est arrêtée à des cycles de contrôle réglables
pendant la durée du contrôle pour vérifier si le ballon prioritaire peut être chargé.
6 720 647 922-19.1O
Deuxième ballon avec régulation prioritaire/secondaire via la deuxième pompe ( fig. 26, page 75)
Fonction comme 2e ballon avec vanne (B), toutefois la commutation prioritaire/secondaire ne se fait pas via la
vanne 3 voies mais via les deux pompes solaires.
La fonction 2e champ capteurs (G) ne peut pas être combinée avec cette fonction.
6 720 647 922-20.1O
Chauffage complémentaire solaire avec ballon tampon ou bivalent ( fig. 24, page 74)
• Fonction analogique à Complément de chauffage (A), mais pour le ballon n° 2. Si la température du ballon
est supérieure à la température de retour du chauffage de la différence de température d'enclenchement du
chauffage, le ballon est intégré via la vanne 3 voies dans le retour.
6 720 807 456-02.1O
Echangeur thermique externe côté solaire au ballon 1 ( fig. 22, page 73)
• Si la température de l'échangeur thermique est supérieure à la température de la partie inférieure du ballon 1
de la différence de température d'enclenchement, la pompe de charge ECS s'enclenche. La fonction antigel
est garantie pour l'échangeur thermique.
6 720 647 922-22.1O
Echangeur thermique externe côté solaire au ballon 2
• Si la température de l'échangeur thermique est supérieure à la température de la partie inférieure du ballon 2
de la différence de température d'enclenchement, la pompe de charge ECS s'enclenche. La protection hors
gel est garantie pour l'échangeur thermique.
Cette fonction n'est disponible que si la fonction B ou C a été rajoutée.
6 720 647 922-23.1O
Deuxième champ de capteurs (par ex orientation est/ouest,  fig. 29, page 77)
Fonction des deux champs de capteurs correspondant au système solaire 1, toutefois :
• Si la température du premier champ de capteurs est supérieure à la température de la partie inférieure du
ballon 1 de la différence de température d'enclenchement, la pompe solaire gauche s'enclenche.
• Si la température du deuxième champ de capteurs est supérieure à la température de la partie inférieure du
ballon 1 de la différence de température d'enclenchement, la pompe solaire droite s'enclenche.
6 720 647 922-24.1O
Logamatic SM200 – 6 720 808 929 (2013/11)
