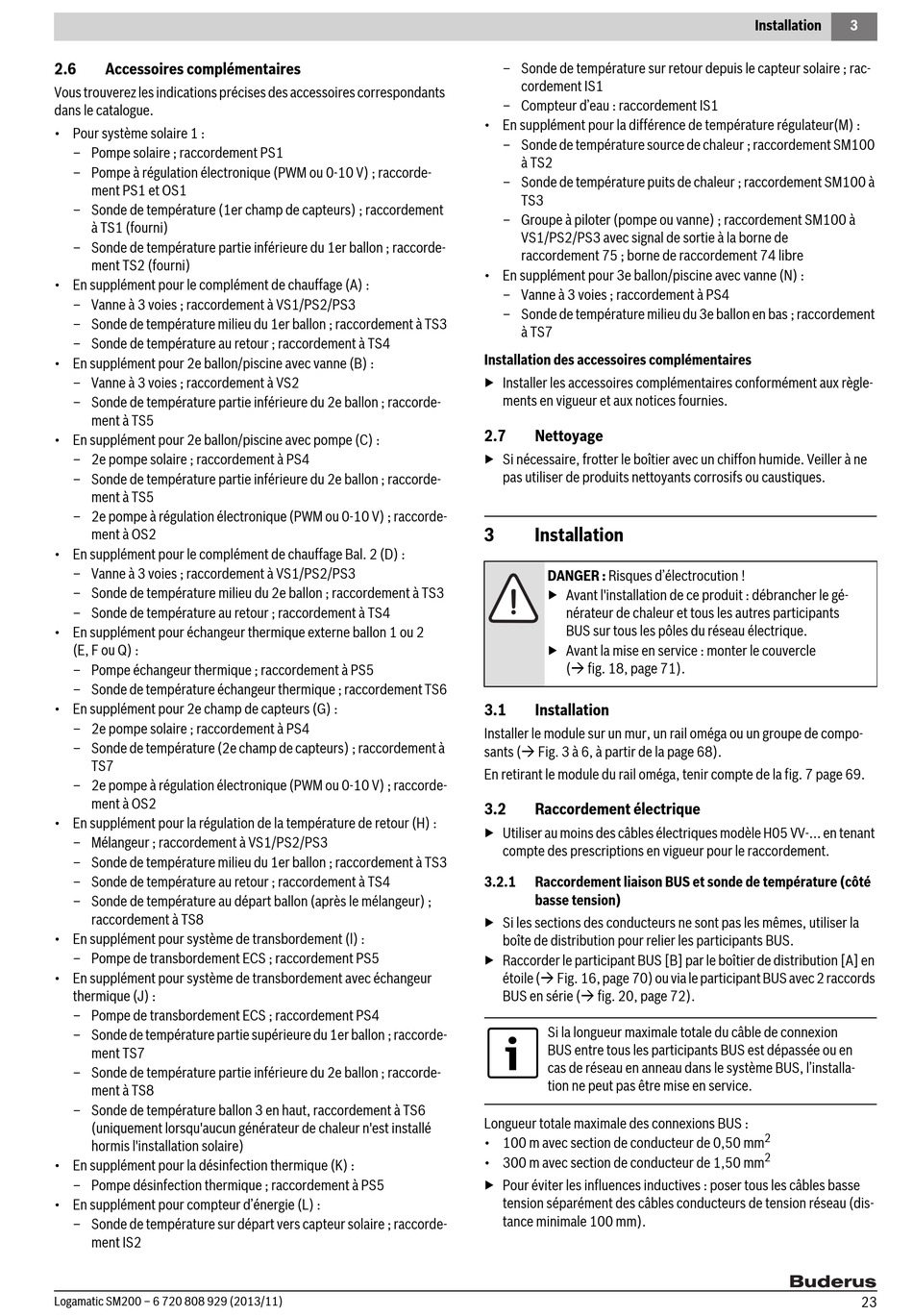

2.6 Accessoires complémentaires
Vous trouverez les indications précises des accessoires correspondants
dans le catalogue.
• Pour système solaire 1 :
– Pompe solaire ; raccordement PS1
– Pompe à régulation électronique (PWM ou 0-10 V) ; raccorde-
ment PS1 et OS1
– Sonde de température (1er champ de capteurs) ; raccordement
à TS1 (fourni)
– Sonde de température partie inférieure du 1er ballon ; raccorde-
ment TS2 (fourni)
• En supplément pour le complément de chauffage (A) :
– Vanne à 3 voies ; raccordement à VS1/PS2/PS3
– Sonde de température milieu du 1er ballon ; raccordement à TS3
– Sonde de température au retour ; raccordement à TS4
• En supplément pour 2e ballon/piscine avec vanne (B) :
– Vanne à 3 voies ; raccordement à VS2
– Sonde de température partie inférieure du 2e ballon ; raccorde-
ment à TS5
• En supplément pour 2e ballon/piscine avec pompe (C) :
– 2e pompe solaire ; raccordement à PS4
– Sonde de température partie inférieure du 2e ballon ; raccorde-
ment à TS5
– 2e pompe à régulation électronique (PWM ou 0-10 V) ; raccorde-
ment à OS2
• En supplément pour le complément de chauffage Bal. 2 (D) :
– Vanne à 3 voies ; raccordement à VS1/PS2/PS3
– Sonde de température milieu du 2e ballon ; raccordement à TS3
– Sonde de température au retour ; raccordement à TS4
• En supplément pour échangeur thermique externe ballon 1 ou 2
(E, F ou Q) :
– Pompe échangeur thermique ; raccordement à PS5
– Sonde de température échangeur thermique ; raccordement TS6
• En supplément pour 2e champ de capteurs (G) :
– 2e pompe solaire ; raccordement à PS4
– Sonde de température (2e champ de capteurs) ; raccordement à
TS7
– 2e pompe à régulation électronique (PWM ou 0-10 V) ; raccorde-
ment à OS2
• En supplément pour la régulation de la température de retour (H) :
– Mélangeur ; raccordement à VS1/PS2/PS3
– Sonde de température milieu du 1er ballon ; raccordement à TS3
– Sonde de température au retour ; raccordement à TS4
– Sonde de température au départ ballon (après le mélangeur) ;
raccordement à TS8
• En supplément pour système de transbordement (l) :
– Pompe de transbordement ECS ; raccordement PS5
• En supplément pour système de transbordement avec échangeur
thermique (J) :
– Pompe de transbordement ECS ; raccordement PS4
– Sonde de température partie supérieure du 1er ballon ; raccorde-
ment TS7
– Sonde de température partie inférieure du 2e ballon ; raccorde-
ment à TS8
– Sonde de température ballon 3 en haut, raccordement à TS6
(uniquement lorsqu'aucun générateur de chaleur n'est installé
hormis l'installation solaire)
• En supplément pour la désinfection thermique (K) :
– Pompe désinfection thermique ; raccordement à PS5
• En supplément pour compteur d'énergie (L) :
– Sonde de température sur départ vers capteur solaire ; raccorde-
ment IS2
Logamatic SM200 – 6 720 808 929 (2013/11)
– Sonde de température sur retour depuis le capteur solaire ; rac-
cordement IS1
– Compteur d'eau : raccordement IS1
• En supplément pour la différence de température régulateur(M) :
– Sonde de température source de chaleur ; raccordement SM100
à TS2
– Sonde de température puits de chaleur ; raccordement SM100 à
TS3
– Groupe à piloter (pompe ou vanne) ; raccordement SM100 à
VS1/PS2/PS3 avec signal de sortie à la borne de
raccordement 75 ; borne de raccordement 74 libre
• En supplément pour 3e ballon/piscine avec vanne (N) :
– Vanne à 3 voies ; raccordement à PS4
– Sonde de température milieu du 3e ballon en bas ; raccordement
à TS7
Installation des accessoires complémentaires
▶ Installer les accessoires complémentaires conformément aux règle-
ments en vigueur et aux notices fournies.
2.7

Nettoyage

▶ Si nécessaire, frotter le boîtier avec un chiffon humide. Veiller à ne
pas utiliser de produits nettoyants corrosifs ou caustiques.
3

Installation

DANGER : Risques d'électrocution !
▶ Avant l'installation de ce produit : débrancher le gé-
nérateur de chaleur et tous les autres participants
BUS sur tous les pôles du réseau électrique.
▶ Avant la mise en service : monter le couvercle
( fig. 18, page 71).
3.1 Installation
Installer le module sur un mur, un rail oméga ou un groupe de compo-
sants ( Fig. 3 à 6, à partir de la page 68).
En retirant le module du rail oméga, tenir compte de la fig. 7 page 69.
3.2 Raccordement électrique
▶ Utiliser au moins des câbles électriques modèle H05 VV-... en tenant
compte des prescriptions en vigueur pour le raccordement.
3.2.1 Raccordement liaison BUS et sonde de température (côté
basse tension)
▶ Si les sections des conducteurs ne sont pas les mêmes, utiliser la
boîte de distribution pour relier les participants BUS.
▶ Raccorder le participant BUS [B] par le boîtier de distribution [A] en
étoile ( Fig. 16, page 70) ou via le participant BUS avec 2 raccords
BUS en série ( fig. 20, page 72).
Si la longueur maximale totale du câble de connexion
BUS entre tous les participants BUS est dépassée ou en
cas de réseau en anneau dans le système BUS, l'installa-
tion ne peut pas être mise en service.
Longueur totale maximale des connexions BUS :
• 100 m avec section de conducteur de 0,50 mm
• 300 m avec section de conducteur de 1,50 mm
▶ Pour éviter les influences inductives : poser tous les câbles basse
tension séparément des câbles conducteurs de tension réseau (dis-
tance minimale 100 mm).
