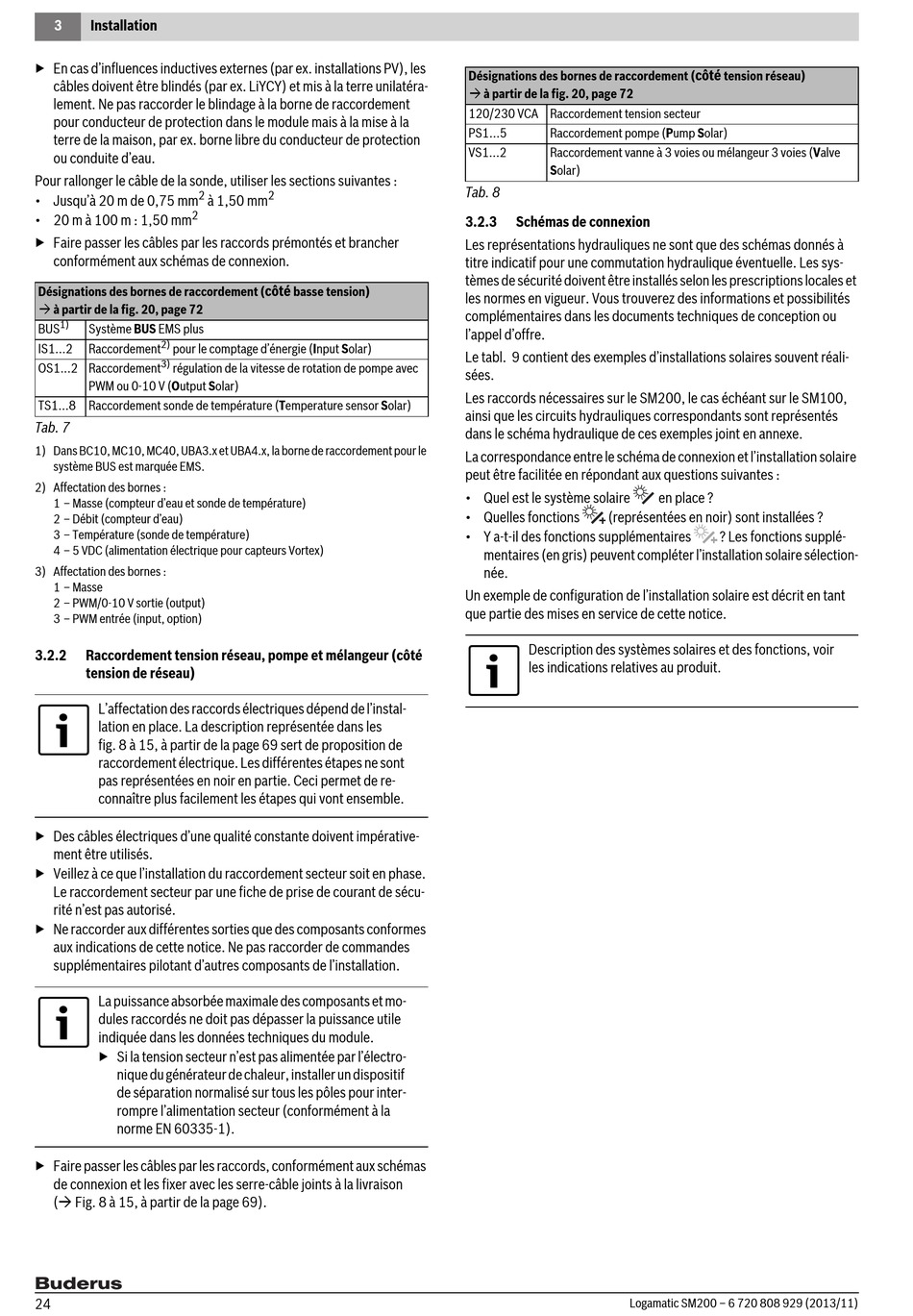

3 Installation
▶ En cas d'influences inductives externes (par ex. installations PV), les
câbles doivent être blindés (par ex. LiYCY) et mis à la terre unilatéra-
lement. Ne pas raccorder le blindage à la borne de raccordement
pour conducteur de protection dans le module mais à la mise à la
terre de la maison, par ex. borne libre du conducteur de protection
ou conduite d'eau.
Pour rallonger le câble de la sonde, utiliser les sections suivantes :
2
• Jusqu'à 20 m de 0,75 mm à 1,50 mm
2
• 20 m à 100 m : 1,50 mm
▶ Faire passer les câbles par les raccords prémontés et brancher
conformément aux schémas de connexion.
Désignations des bornes de raccordement (
 à partir de la fig. 20, page 72
1)
BUS Système BUS EMS plus
2)
IS1...2 Raccordement pour le comptage d'énergie (Input Solar)
3)
OS1...2 Raccordement régulation de la vitesse de rotation de pompe avec
PWM ou 0-10 V (Output Solar)
TS1...8 Raccordement sonde de température (Temperature sensor Solar)
Tab. 7
1) Dans BC10, MC10, MC40, UBA3.x et UBA4.x, la borne de raccordement pour le
système BUS est marquée EMS.
2) Affectation des bornes :
1 – Masse (compteur d'eau et sonde de température)
2 – Débit (compteur d'eau)
3 – Température (sonde de température)
4 – 5 VDC (alimentation électrique pour capteurs Vortex)
3) Affectation des bornes :
1 – Masse
2 – PWM/0-10 V sortie (output)
3 – PWM entrée (input, option)
3.2.2 Raccordement tension réseau, pompe et mélangeur (côté
tension de réseau)
L'affectation des raccords électriques dépend de l'instal-
lation en place. La description représentée dans les
fig. 8 à 15, à partir de la page 69 sert de proposition de
raccordement électrique. Les différentes étapes ne sont
pas représentées en noir en partie. Ceci permet de re-
connaître plus facilement les étapes qui vont ensemble.
▶ Des câbles électriques d'une qualité constante doivent impérative-
ment être utilisés.
▶ Veillez à ce que l'installation du raccordement secteur soit en phase.
Le raccordement secteur par une fiche de prise de courant de sécu-
rité n'est pas autorisé.
▶ Ne raccorder aux différentes sorties que des composants conformes
aux indications de cette notice. Ne pas raccorder de commandes
supplémentaires pilotant d'autres composants de l'installation.
La puissance absorbée maximale des composants et mo-
dules raccordés ne doit pas dépasser la puissance utile
indiquée dans les données techniques du module.
▶ Si la tension secteur n'est pas alimentée par l'électro-
nique du générateur de chaleur, installer un dispositif
de séparation normalisé sur tous les pôles pour inter-
rompre l'alimentation secteur (conformément à la
norme EN 60335-1).
▶ Faire passer les câbles par les raccords, conformément aux schémas
de connexion et les fixer avec les serre-câble joints à la livraison
( Fig. 8 à 15, à partir de la page 69).
24
2
côté
basse tension)
Désignations des bornes de raccordement (
 à partir de la fig. 20, page 72
120/230 VCA Raccordement tension secteur
PS1...5 Raccordement pompe (Pump Solar)
VS1...2 Raccordement vanne à 3 voies ou mélangeur 3 voies (Valve
Solar)
Tab. 8
3.2.3 Schémas de connexion
Les représentations hydrauliques ne sont que des schémas donnés à
titre indicatif pour une commutation hydraulique éventuelle. Les sys-
tèmes de sécurité doivent être installés selon les prescriptions locales et
les normes en vigueur. Vous trouverez des informations et possibilités
complémentaires dans les documents techniques de conception ou
l'appel d'offre.
Le tabl. 9 contient des exemples d'installations solaires souvent réali-
sées.
Les raccords nécessaires sur le SM200, le cas échéant sur le SM100,
ainsi que les circuits hydrauliques correspondants sont représentés
dans le schéma hydraulique de ces exemples joint en annexe.
La correspondance entre le schéma de connexion et l'installation solaire
peut être facilitée en répondant aux questions suivantes :
• Quel est le système solaire
• Quelles fonctions (représentées en noir) sont installées ?
• Y a-t-il des fonctions supplémentaires
mentaires (en gris) peuvent compléter l'installation solaire sélection-
née.
Un exemple de configuration de l'installation solaire est décrit en tant
que partie des mises en service de cette notice.
Description des systèmes solaires et des fonctions, voir
les indications relatives au produit.
Logamatic SM200 – 6 720 808 929 (2013/11)
