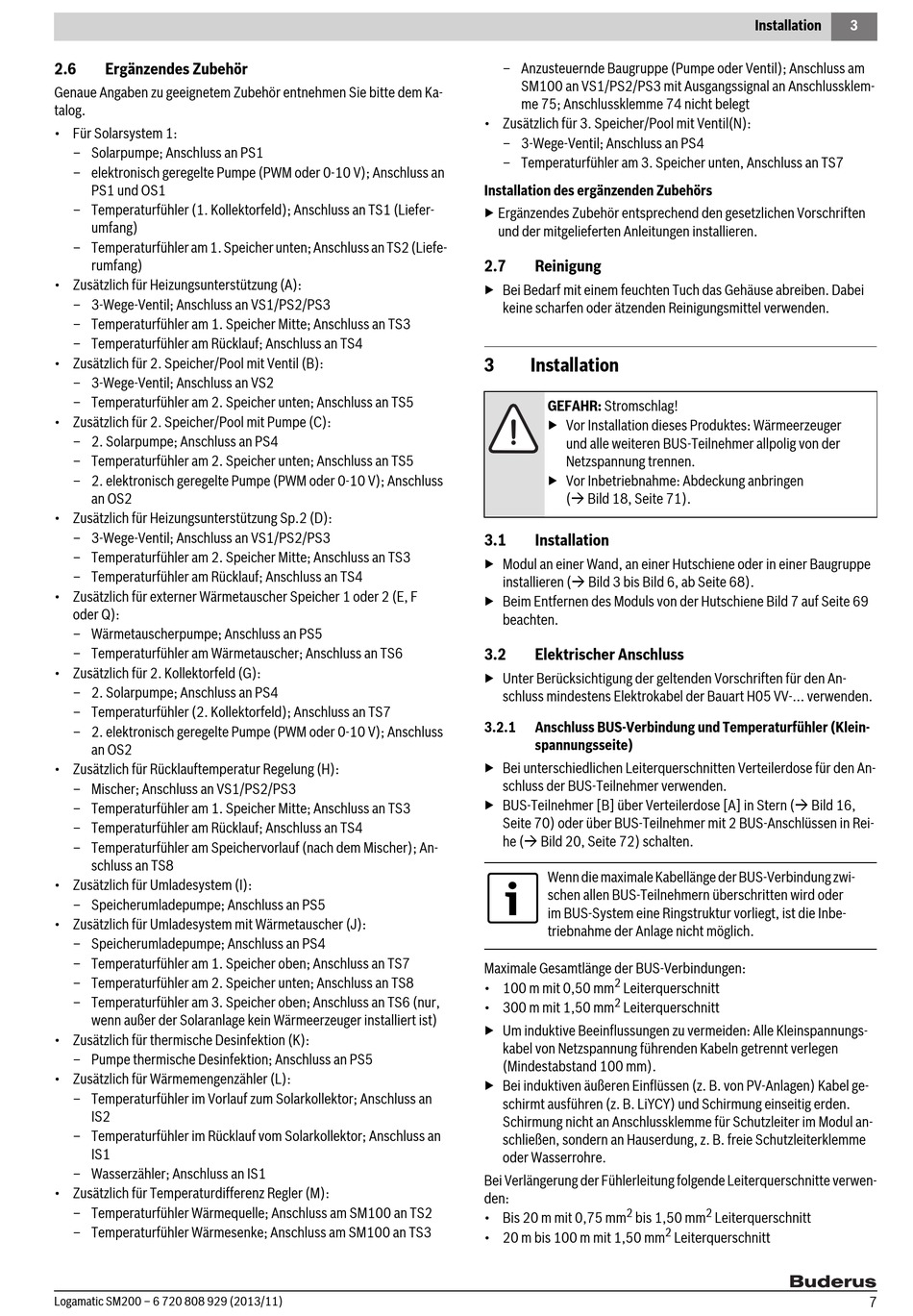

2.6 Ergänzendes Zubehör
Genaue Angaben zu geeignetem Zubehör entnehmen Sie bitte dem Ka-
talog.
• Für Solarsystem 1:
– Solarpumpe; Anschluss an PS1
– elektronisch geregelte Pumpe (PWM oder 0-10 V); Anschluss an
PS1 und OS1
– Temperaturfühler (1. Kollektorfeld); Anschluss an TS1 (Liefer-
umfang)
– Temperaturfühler am 1. Speicher unten; Anschluss an TS2 (Liefe-
rumfang)
• Zusätzlich für Heizungsunterstützung (A):
– 3-Wege-Ventil; Anschluss an VS1/PS2/PS3
– Temperaturfühler am 1. Speicher Mitte; Anschluss an TS3
– Temperaturfühler am Rücklauf; Anschluss an TS4
• Zusätzlich für 2. Speicher/Pool mit Ventil (B):
– 3-Wege-Ventil; Anschluss an VS2
– Temperaturfühler am 2. Speicher unten; Anschluss an TS5
• Zusätzlich für 2. Speicher/Pool mit Pumpe (C):
– 2. Solarpumpe; Anschluss an PS4
– Temperaturfühler am 2. Speicher unten; Anschluss an TS5
– 2. elektronisch geregelte Pumpe (PWM oder 0-10 V); Anschluss
an OS2
• Zusätzlich für Heizungsunterstützung Sp.2 (D):
– 3-Wege-Ventil; Anschluss an VS1/PS2/PS3
– Temperaturfühler am 2. Speicher Mitte; Anschluss an TS3
– Temperaturfühler am Rücklauf; Anschluss an TS4
• Zusätzlich für externer Wärmetauscher Speicher 1 oder 2 (E, F
oder Q):
– Wärmetauscherpumpe; Anschluss an PS5
– Temperaturfühler am Wärmetauscher; Anschluss an TS6
• Zusätzlich für 2. Kollektorfeld (G):
– 2. Solarpumpe; Anschluss an PS4
– Temperaturfühler (2. Kollektorfeld); Anschluss an TS7
– 2. elektronisch geregelte Pumpe (PWM oder 0-10 V); Anschluss
an OS2
• Zusätzlich für Rücklauftemperatur Regelung (H):
– Mischer; Anschluss an VS1/PS2/PS3
– Temperaturfühler am 1. Speicher Mitte; Anschluss an TS3
– Temperaturfühler am Rücklauf; Anschluss an TS4
– Temperaturfühler am Speichervorlauf (nach dem Mischer); An-
schluss an TS8
• Zusätzlich für Umladesystem (I):
– Speicherumladepumpe; Anschluss an PS5
• Zusätzlich für Umladesystem mit Wärmetauscher (J):
– Speicherumladepumpe; Anschluss an PS4
– Temperaturfühler am 1. Speicher oben; Anschluss an TS7
– Temperaturfühler am 2. Speicher unten; Anschluss an TS8
– Temperaturfühler am 3. Speicher oben; Anschluss an TS6 (nur,
wenn außer der Solaranlage kein Wärmeerzeuger installiert ist)
• Zusätzlich für thermische Desinfektion (K):
– Pumpe thermische Desinfektion; Anschluss an PS5
• Zusätzlich für Wärmemengenzähler (L):
– Temperaturfühler im Vorlauf zum Solarkollektor; Anschluss an
IS2
– Temperaturfühler im Rücklauf vom Solarkollektor; Anschluss an
IS1
– Wasserzähler; Anschluss an IS1
• Zusätzlich für Temperaturdifferenz Regler (M):
– Temperaturfühler Wärmequelle; Anschluss am SM100 an TS2
– Temperaturfühler Wärmesenke; Anschluss am SM100 an TS3
Logamatic SM200 – 6 720 808 929 (2013/11)
– Anzusteuernde Baugruppe (Pumpe oder Ventil); Anschluss am
SM100 an VS1/PS2/PS3 mit Ausgangssignal an Anschlussklem-
me 75; Anschlussklemme 74 nicht belegt
• Zusätzlich für 3. Speicher/Pool mit Ventil(N):
– 3-Wege-Ventil; Anschluss an PS4
– Temperaturfühler am 3. Speicher unten, Anschluss an TS7
Installation des ergänzenden Zubehörs
▶ Ergänzendes Zubehör entsprechend den gesetzlichen Vorschriften
und der mitgelieferten Anleitungen installieren.
2.7

Reinigung

▶ Bei Bedarf mit einem feuchten Tuch das Gehäuse abreiben. Dabei
keine scharfen oder ätzenden Reinigungsmittel verwenden.
3

Installation

GEFAHR: Stromschlag!
▶ Vor Installation dieses Produktes: Wärmeerzeuger
und alle weiteren BUS-Teilnehmer allpolig von der
Netzspannung trennen.
▶ Vor Inbetriebnahme: Abdeckung anbringen
( Bild 18, Seite 71).
3.1 Installation
▶ Modul an einer Wand, an einer Hutschiene oder in einer Baugruppe
installieren ( Bild 3 bis Bild 6, ab Seite 68).
▶ Beim Entfernen des Moduls von der Hutschiene Bild 7 auf Seite 69
beachten.
3.2

Elektrischer Anschluss

▶ Unter Berücksichtigung der geltenden Vorschriften für den An-
schluss mindestens Elektrokabel der Bauart H05 VV-... verwenden.
3.2.1 Anschluss BUS-Verbindung und Temperaturfühler (Klein-
spannungsseite)
▶ Bei unterschiedlichen Leiterquerschnitten Verteilerdose für den An-
schluss der BUS-Teilnehmer verwenden.
▶ BUS-Teilnehmer [B] über Verteilerdose [A] in Stern ( Bild 16,
Seite 70) oder über BUS-Teilnehmer mit 2 BUS-Anschlüssen in Rei-
he ( Bild 20, Seite 72) schalten.
Wenn die maximale Kabellänge der BUS-Verbindung zwi-
schen allen BUS-Teilnehmern überschritten wird oder
im BUS-System eine Ringstruktur vorliegt, ist die Inbe-
triebnahme der Anlage nicht möglich.
Maximale Gesamtlänge der BUS-Verbindungen:
2
• 100 m mit 0,50 mm Leiterquerschnitt
2
• 300 m mit 1,50 mm Leiterquerschnitt
▶ Um induktive Beeinflussungen zu vermeiden: Alle Kleinspannungs-
kabel von Netzspannung führenden Kabeln getrennt verlegen
(Mindestabstand 100 mm).
▶ Bei induktiven äußeren Einflüssen (z. B. von PV-Anlagen) Kabel ge-
schirmt ausführen (z. B. LiYCY) und Schirmung einseitig erden.
Schirmung nicht an Anschlussklemme für Schutzleiter im Modul an-
schließen, sondern an Hauserdung, z. B. freie Schutzleiterklemme
oder Wasserrohre.
Bei Verlängerung der Fühlerleitung folgende Leiterquerschnitte verwen-
den:
2
• Bis 20 m mit 0,75 mm bis 1,50 mm
• 20 m bis 100 m mit 1,50 mm
