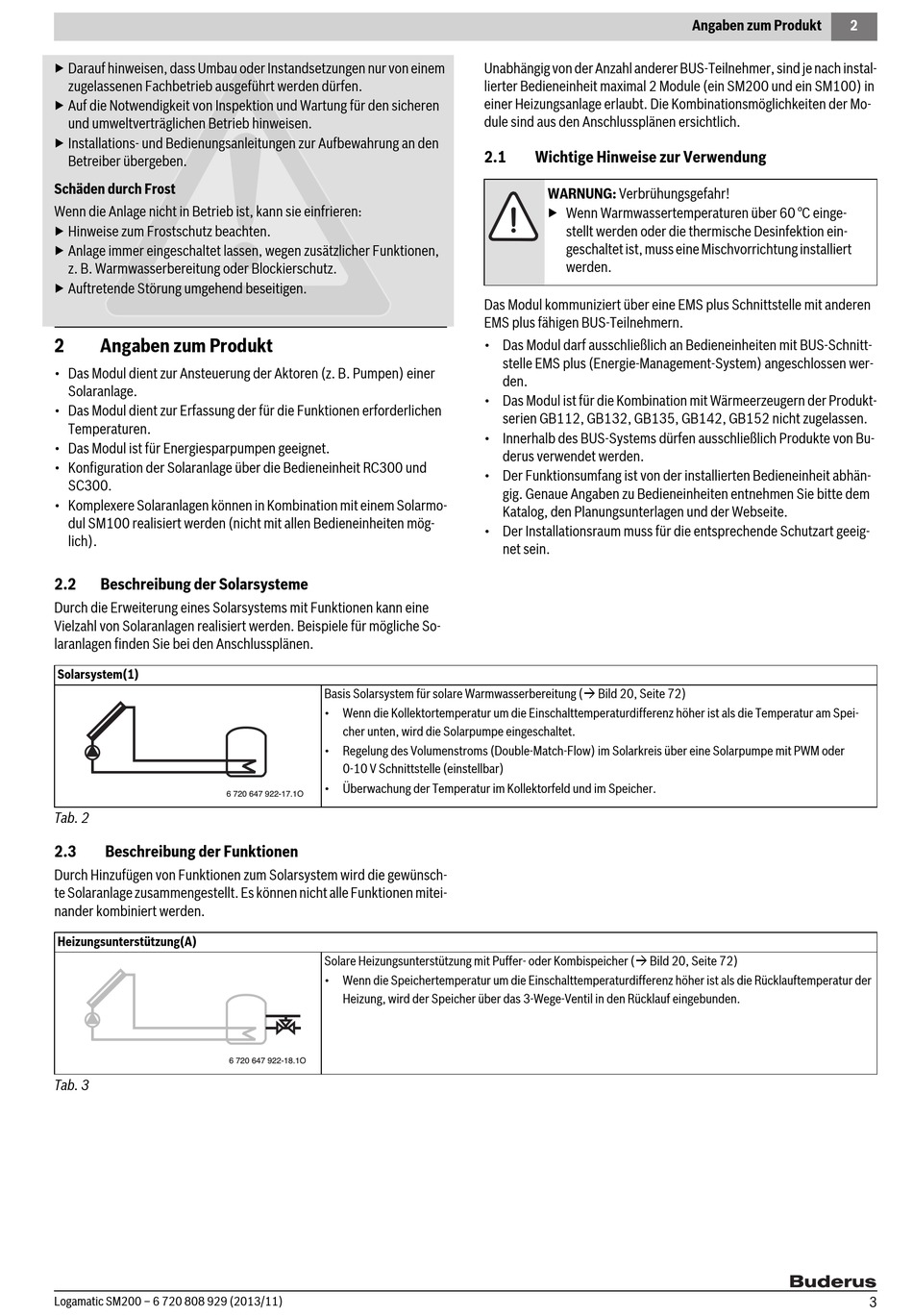

▶ Darauf hinweisen, dass Umbau oder Instandsetzungen nur von einem
zugelassenen Fachbetrieb ausgeführt werden dürfen.
▶ Auf die Notwendigkeit von Inspektion und Wartung für den sicheren
und umweltverträglichen Betrieb hinweisen.
▶ Installations- und Bedienungsanleitungen zur Aufbewahrung an den
Betreiber übergeben.
Schäden durch Frost
Wenn die Anlage nicht in Betrieb ist, kann sie einfrieren:
▶ Hinweise zum Frostschutz beachten.
▶ Anlage immer eingeschaltet lassen, wegen zusätzlicher Funktionen,
z. B. Warmwasserbereitung oder Blockierschutz.
▶ Auftretende Störung umgehend beseitigen.
2

Angaben zum Produkt

• Das Modul dient zur Ansteuerung der Aktoren (z. B. Pumpen) einer
Solaranlage.
• Das Modul dient zur Erfassung der für die Funktionen erforderlichen
Temperaturen.
• Das Modul ist für Energiesparpumpen geeignet.
• Konfiguration der Solaranlage über die Bedieneinheit RC300 und
SC300.
• Komplexere Solaranlagen können in Kombination mit einem Solarmo-
dul SM100 realisiert werden (nicht mit allen Bedieneinheiten mög-
lich).
2.2

Beschreibung der Solarsysteme

Durch die Erweiterung eines Solarsystems mit Funktionen kann eine
Vielzahl von Solaranlagen realisiert werden. Beispiele für mögliche So-
laranlagen finden Sie bei den Anschlussplänen.
Solarsystem(1)
6 720 647 922-17.1O
Tab. 2
2.3

Beschreibung der Funktionen

Durch Hinzufügen von Funktionen zum Solarsystem wird die gewünsch-
te Solaranlage zusammengestellt. Es können nicht alle Funktionen mitei-
nander kombiniert werden.
Heizungsunterstützung(A)
Tab. 3
Logamatic SM200 – 6 720 808 929 (2013/11)
Basis Solarsystem für solare Warmwasserbereitung ( Bild 20, Seite 72)
• Wenn die Kollektortemperatur um die Einschalttemperaturdifferenz höher ist als die Temperatur am Spei-
cher unten, wird die Solarpumpe eingeschaltet.
• Regelung des Volumenstroms (Double-Match-Flow) im Solarkreis über eine Solarpumpe mit PWM oder
0-10 V Schnittstelle (einstellbar)
• Überwachung der Temperatur im Kollektorfeld und im Speicher.
Solare Heizungsunterstützung mit Puffer- oder Kombispeicher ( Bild 20, Seite 72)
• Wenn die Speichertemperatur um die Einschalttemperaturdifferenz höher ist als die Rücklauftemperatur der
Heizung, wird der Speicher über das 3-Wege-Ventil in den Rücklauf eingebunden.
6 720 647 922-18.1O
Unabhängig von der Anzahl anderer BUS-Teilnehmer, sind je nach instal-
lierter Bedieneinheit maximal 2 Module (ein SM200 und ein SM100) in
einer Heizungsanlage erlaubt. Die Kombinationsmöglichkeiten der Mo-
dule sind aus den Anschlussplänen ersichtlich.
2.1

Wichtige Hinweise zur Verwendung

WARNUNG: Verbrühungsgefahr!
▶ Wenn Warmwassertemperaturen über 60 °C einge-
stellt werden oder die thermische Desinfektion ein-
geschaltet ist, muss eine Mischvorrichtung installiert
werden.
Das Modul kommuniziert über eine EMS plus Schnittstelle mit anderen
EMS plus fähigen BUS-Teilnehmern.
• Das Modul darf ausschließlich an Bedieneinheiten mit BUS-Schnitt-
stelle EMS plus (Energie-Management-System) angeschlossen wer-
den.
• Das Modul ist für die Kombination mit Wärmeerzeugern der Produkt-
serien GB112, GB132, GB135, GB142, GB152 nicht zugelassen.
• Innerhalb des BUS-Systems dürfen ausschließlich Produkte von Bu-
derus verwendet werden.
• Der Funktionsumfang ist von der installierten Bedieneinheit abhän-
gig. Genaue Angaben zu Bedieneinheiten entnehmen Sie bitte dem
Katalog, den Planungsunterlagen und der Webseite.
• Der Installationsraum muss für die entsprechende Schutzart geeig-
net sein.
Angaben zum Produkt 2
3
