1.2.2.3

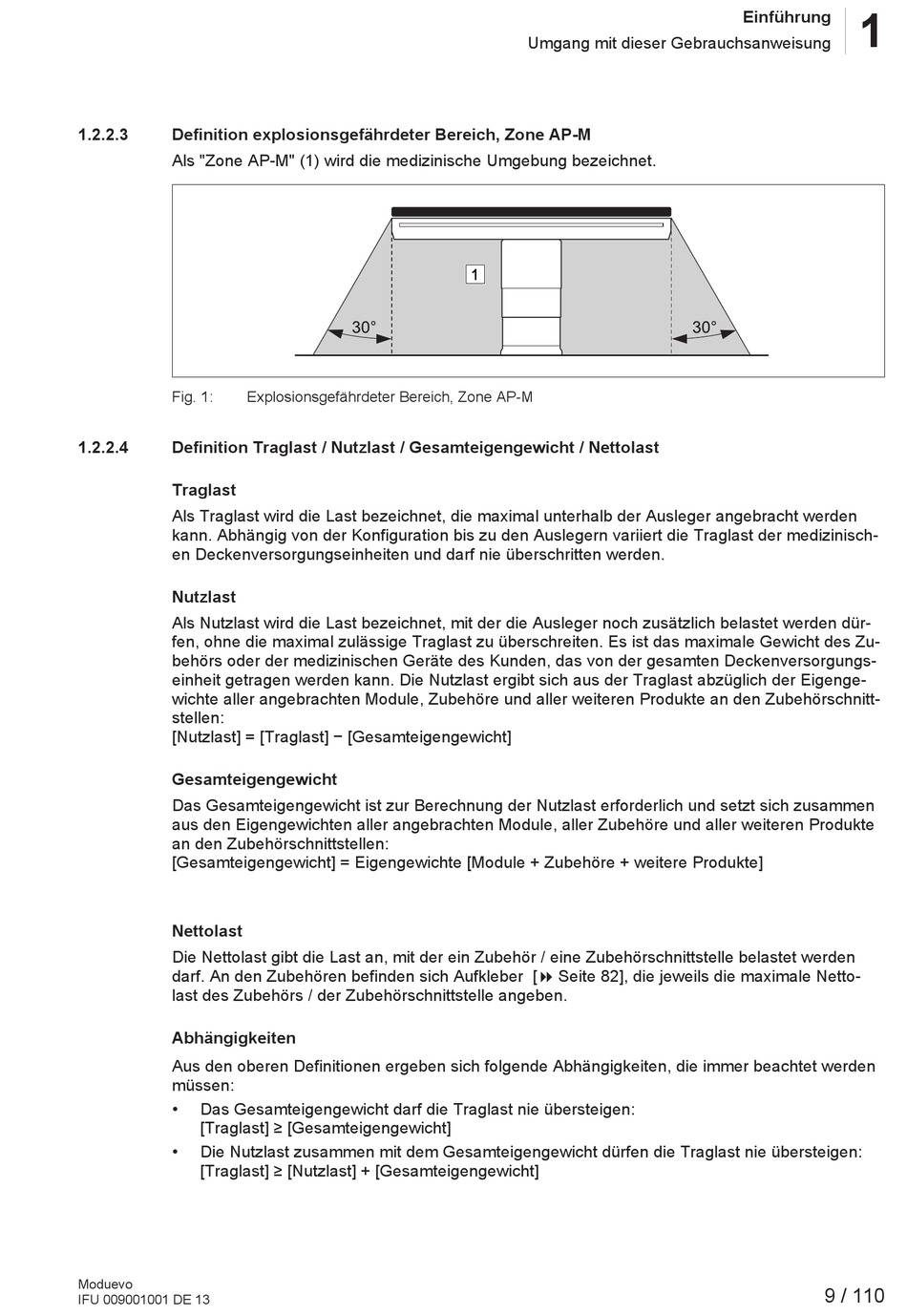

Definition explosionsgefährdeter Bereich, Zone AP-M
Als "Zone AP-M" (1) wird die medizinische Umgebung bezeichnet.
Fig. 1:
Explosionsgefährdeter Bereich, Zone AP-M
1.2.2.4
Definition Traglast / Nutzlast / Gesamteigengewicht / Nettolast
Traglast
Als Traglast wird die Last bezeichnet, die maximal unterhalb der Ausleger angebracht werden
kann. Abhängig von der Konfiguration bis zu den Auslegern variiert die Traglast der medizinisch-
en Deckenversorgungseinheiten und darf nie überschritten werden.
Nutzlast
Als Nutzlast wird die Last bezeichnet, mit der die Ausleger noch zusätzlich belastet werden dür-
fen, ohne die maximal zulässige Traglast zu überschreiten. Es ist das maximale Gewicht des Zu-
behörs oder der medizinischen Geräte des Kunden, das von der gesamten Deckenversorgungs-
einheit getragen werden kann. Die Nutzlast ergibt sich aus der Traglast abzüglich der Eigenge-
wichte aller angebrachten Module, Zubehöre und aller weiteren Produkte an den Zubehörschnitt-
stellen:
[Nutzlast] = [Traglast] − [Gesamteigengewicht]
Gesamteigengewicht
Das Gesamteigengewicht ist zur Berechnung der Nutzlast erforderlich und setzt sich zusammen
aus den Eigengewichten aller angebrachten Module, aller Zubehöre und aller weiteren Produkte
an den Zubehörschnittstellen:
[Gesamteigengewicht] = Eigengewichte [Module + Zubehöre + weitere Produkte]
Nettolast
Die Nettolast gibt die Last an, mit der ein Zubehör / eine Zubehörschnittstelle belastet werden
darf. An den Zubehören befinden sich Aufkleber [8 Seite 82], die jeweils die maximale Netto-
last des Zubehörs / der Zubehörschnittstelle angeben.
Abhängigkeiten
Aus den oberen Definitionen ergeben sich folgende Abhängigkeiten, die immer beachtet werden
müssen:
•
Das Gesamteigengewicht darf die Traglast nie übersteigen:
[Traglast] ≥ [Gesamteigengewicht]
•
Die Nutzlast zusammen mit dem Gesamteigengewicht dürfen die Traglast nie übersteigen:
[Traglast] ≥ [Nutzlast] + [Gesamteigengewicht]
Moduevo
IFU 009001001 DE 13
Umgang mit dieser Gebrauchsanweisung
1
Einführung
1
9 / 110
