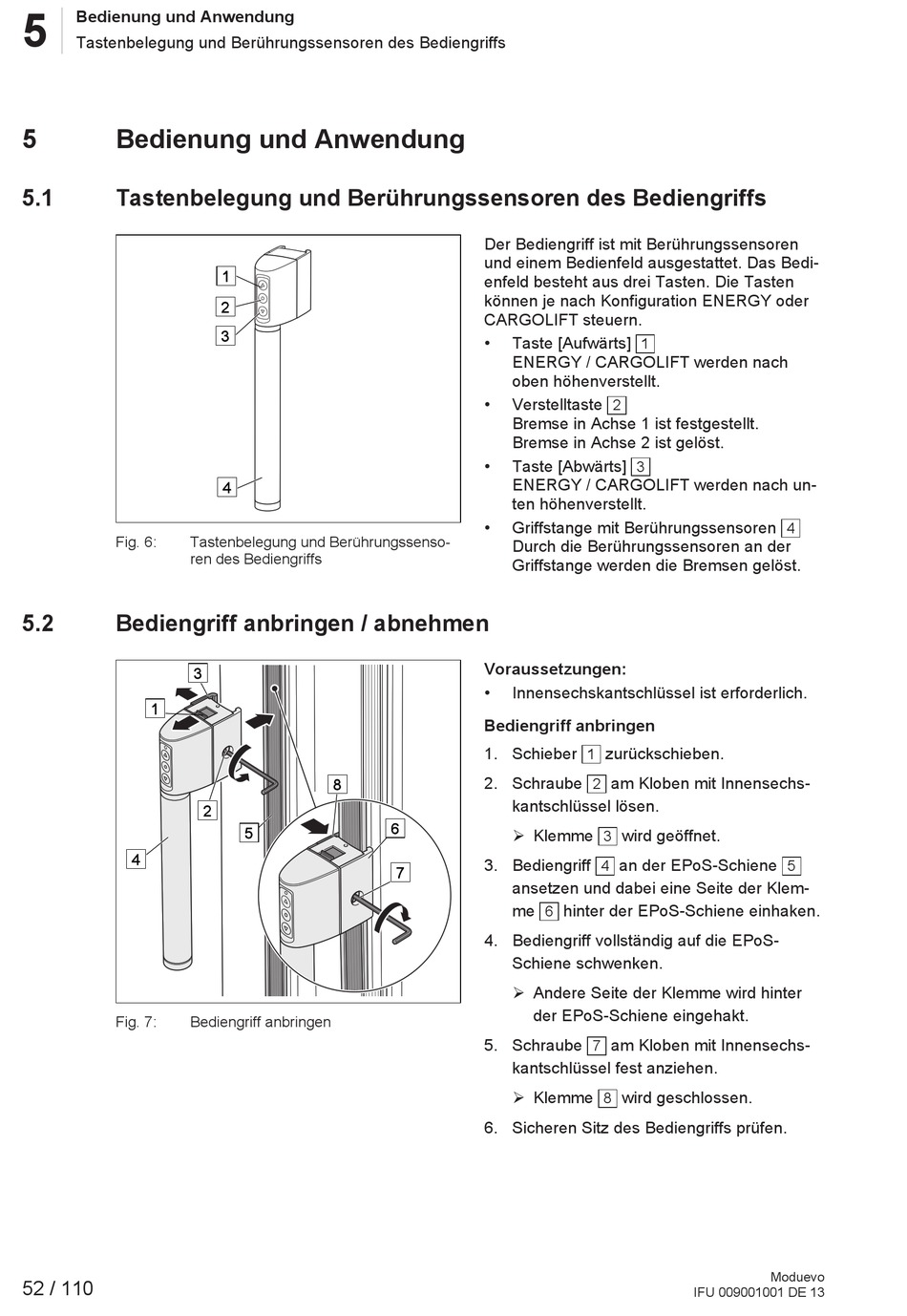

Bedienung und Anwendung
5
Tastenbelegung und Berührungssensoren des Bediengriffs
5
Bedienung und Anwendung
5.1
Tastenbelegung und Berührungssensoren des Bediengriffs
Fig. 6:
Tastenbelegung und Berührungssenso-
ren des Bediengriffs
5.2
Bediengriff anbringen / abnehmen
1
4
Fig. 7:
Bediengriff anbringen
52 / 110
1
2
3
4
3
8
2
5
Der Bediengriff ist mit Berührungssensoren
und einem Bedienfeld ausgestattet. Das Bedi-
enfeld besteht aus drei Tasten. Die Tasten
können je nach Konfiguration ENERGY oder
CARGOLIFT steuern.
•
Taste [Aufwärts]
ENERGY / CARGOLIFT werden nach
oben höhenverstellt.
•
Verstelltaste
Bremse in Achse 1 ist festgestellt.
Bremse in Achse 2 ist gelöst.
•
Taste [Abwärts]
ENERGY / CARGOLIFT werden nach un-
ten höhenverstellt.
•
Griffstange mit Berührungssensoren
Durch die Berührungssensoren an der
Griffstange werden die Bremsen gelöst.
Voraussetzungen:
•
Innensechskantschlüssel ist erforderlich.
Bediengriff anbringen
1. Schieber
2. Schraube
kantschlüssel lösen.
6
Ø Klemme
3. Bediengriff
7
ansetzen und dabei eine Seite der Klem-
me
6
4. Bediengriff vollständig auf die EPoS-
Schiene schwenken.
Ø Andere Seite der Klemme wird hinter
der EPoS-Schiene eingehakt.
5. Schraube
kantschlüssel fest anziehen.
Ø Klemme
6. Sicheren Sitz des Bediengriffs prüfen.
1
2
3
zurückschieben.
1
am Kloben mit Innensechs-
2
wird geöffnet.
3
an der EPoS-Schiene
4
hinter der EPoS-Schiene einhaken.
am Kloben mit Innensechs-
7
wird geschlossen.
8
IFU 009001001 DE 13
4
5
Moduevo
