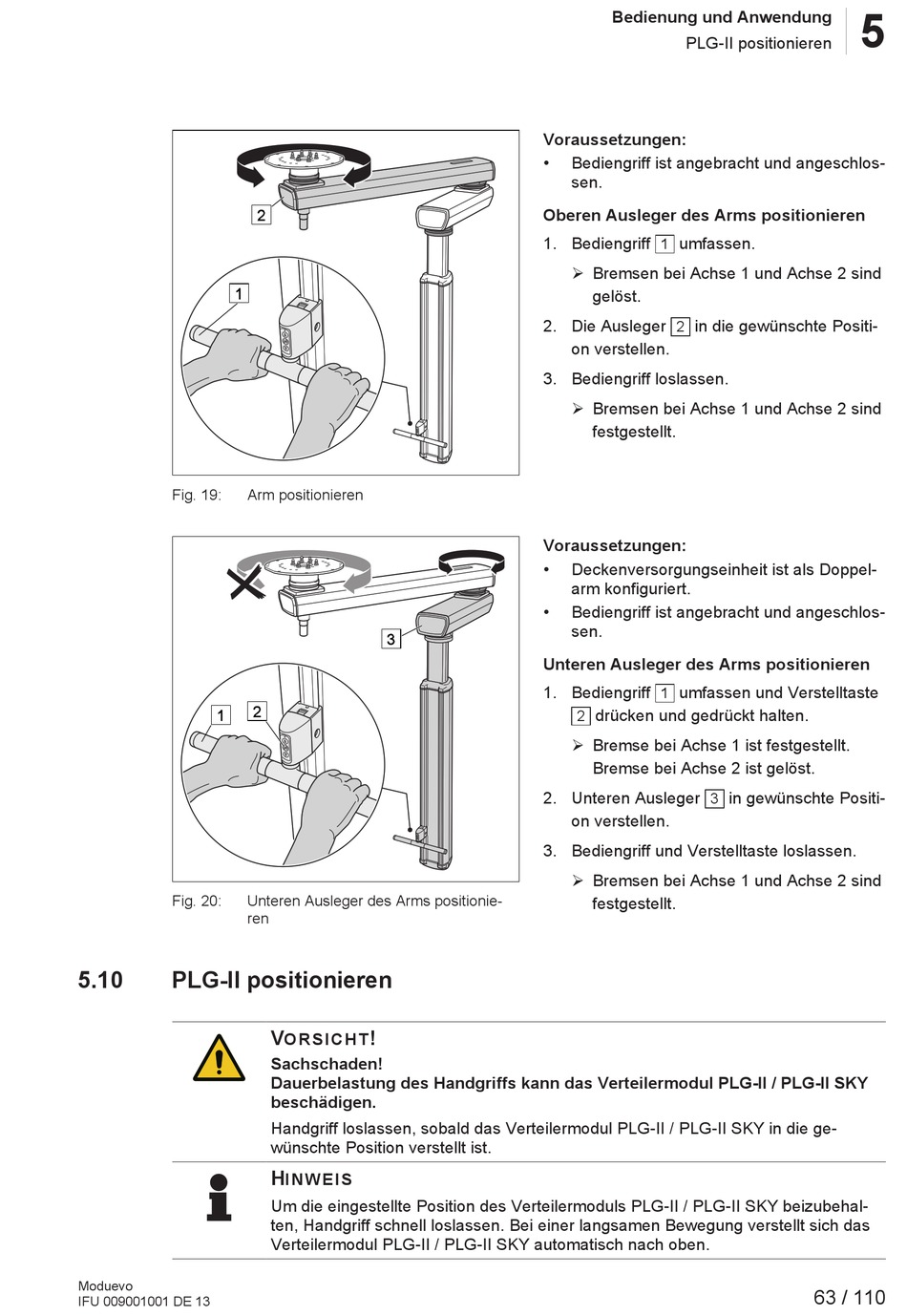

Fig. 19:
Arm positionieren
1
Fig. 20:
Unteren Ausleger des Arms positionie-
ren
5.10
PLG-II positionieren
Moduevo
IFU 009001001 DE 13
2
3
2
V
!
OR S I CH T
Sachschaden!
Dauerbelastung des Handgriffs kann das Verteilermodul PLG-II / PLG-II SKY
beschädigen.
Handgriff loslassen, sobald das Verteilermodul PLG-II / PLG-II SKY in die ge-
wünschte Position verstellt ist.
H
I N WE I S
Um die eingestellte Position des Verteilermoduls PLG-II / PLG-II SKY beizubehal-
ten, Handgriff schnell loslassen. Bei einer langsamen Bewegung verstellt sich das
Verteilermodul PLG-II / PLG-II SKY automatisch nach oben.
Bedienung und Anwendung
PLG-II positionieren
Voraussetzungen:
•
Bediengriff ist angebracht und angeschlos-
sen.
Oberen Ausleger des Arms positionieren
1. Bediengriff
umfassen.
1
Ø Bremsen bei Achse 1 und Achse 2 sind
gelöst.
2. Die Ausleger
in die gewünschte Positi-
2
on verstellen.
3. Bediengriff loslassen.
Ø Bremsen bei Achse 1 und Achse 2 sind
festgestellt.
Voraussetzungen:
•
Deckenversorgungseinheit ist als Doppel-
arm konfiguriert.
•
Bediengriff ist angebracht und angeschlos-
sen.
Unteren Ausleger des Arms positionieren
1. Bediengriff
umfassen und Verstelltaste
1
drücken und gedrückt halten.
2
Ø Bremse bei Achse 1 ist festgestellt.
Bremse bei Achse 2 ist gelöst.
2. Unteren Ausleger
3
on verstellen.
3. Bediengriff und Verstelltaste loslassen.
Ø Bremsen bei Achse 1 und Achse 2 sind
festgestellt.
5
in gewünschte Positi-
