Bedienung und Anwendung
5
Zubehöre

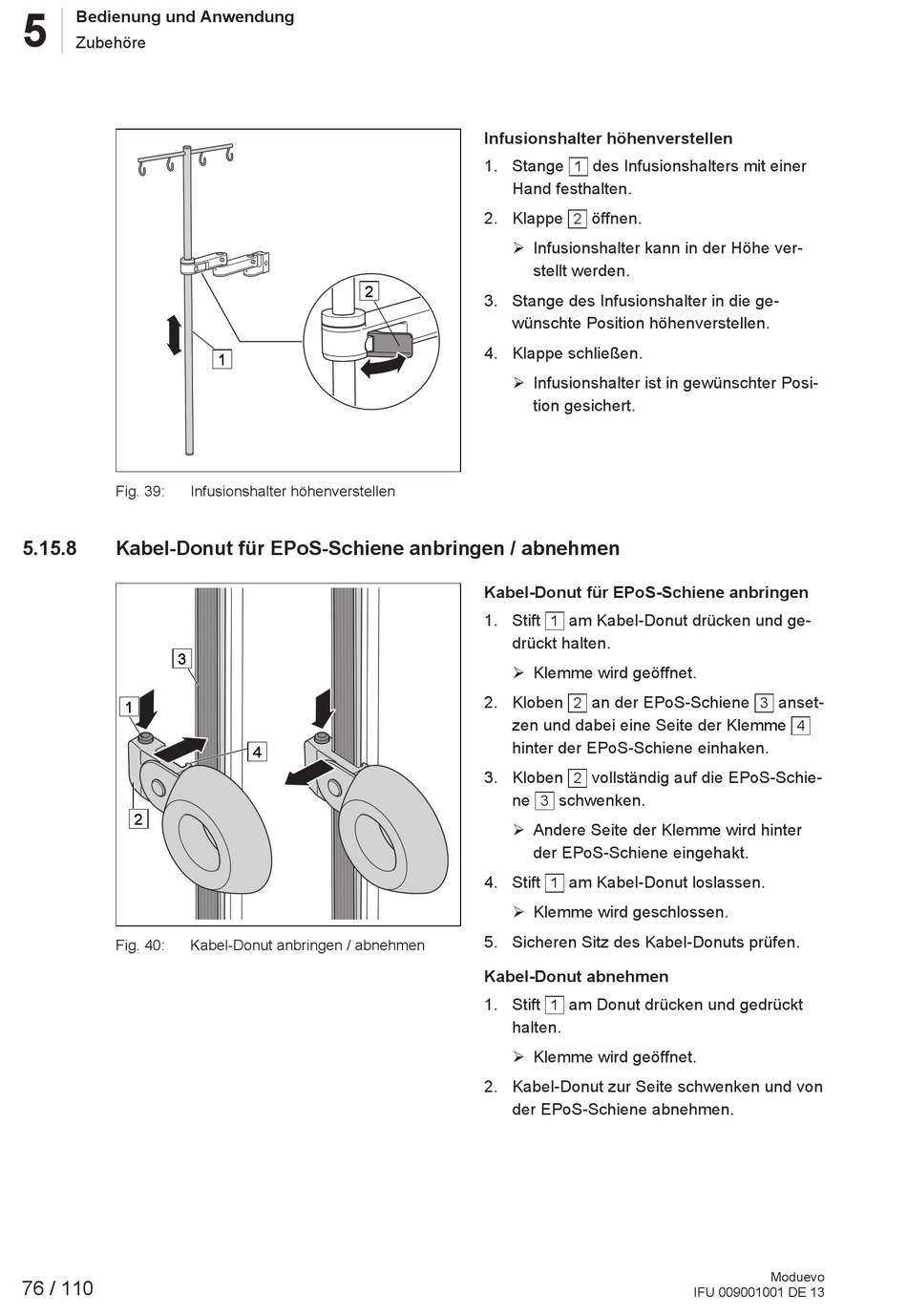

Fig. 39:
Infusionshalter höhenverstellen
5.15.8
Kabel-Donut für EPoS-Schiene anbringen / abnehmen
3
1
2
Fig. 40:
Kabel-Donut anbringen / abnehmen
76 / 110
2
1
4
Infusionshalter höhenverstellen
1. Stange
des Infusionshalters mit einer
1
Hand festhalten.
2. Klappe
öffnen.
2
Ø Infusionshalter kann in der Höhe ver-
stellt werden.
3. Stange des Infusionshalter in die ge-
wünschte Position höhenverstellen.
4. Klappe schließen.
Ø Infusionshalter ist in gewünschter Posi-
tion gesichert.
Kabel-Donut für EPoS-Schiene anbringen
1. Stift
am Kabel-Donut drücken und ge-
1
drückt halten.
Ø Klemme wird geöffnet.
2. Kloben
an der EPoS-Schiene
2
zen und dabei eine Seite der Klemme
hinter der EPoS-Schiene einhaken.
3. Kloben
vollständig auf die EPoS-Schie-
2
ne
schwenken.
3
Ø Andere Seite der Klemme wird hinter
der EPoS-Schiene eingehakt.
4. Stift
am Kabel-Donut loslassen.
1
Ø Klemme wird geschlossen.
5. Sicheren Sitz des Kabel-Donuts prüfen.
Kabel-Donut abnehmen
1. Stift
am Donut drücken und gedrückt
1
halten.
Ø Klemme wird geöffnet.
2. Kabel-Donut zur Seite schwenken und von
der EPoS-Schiene abnehmen.
anset-
3
4
Moduevo
IFU 009001001 DE 13
