Bedienung und Anwendung
5
Bediengriff anschließen / trennen
5.3
Bediengriff anschließen / trennen
1
2

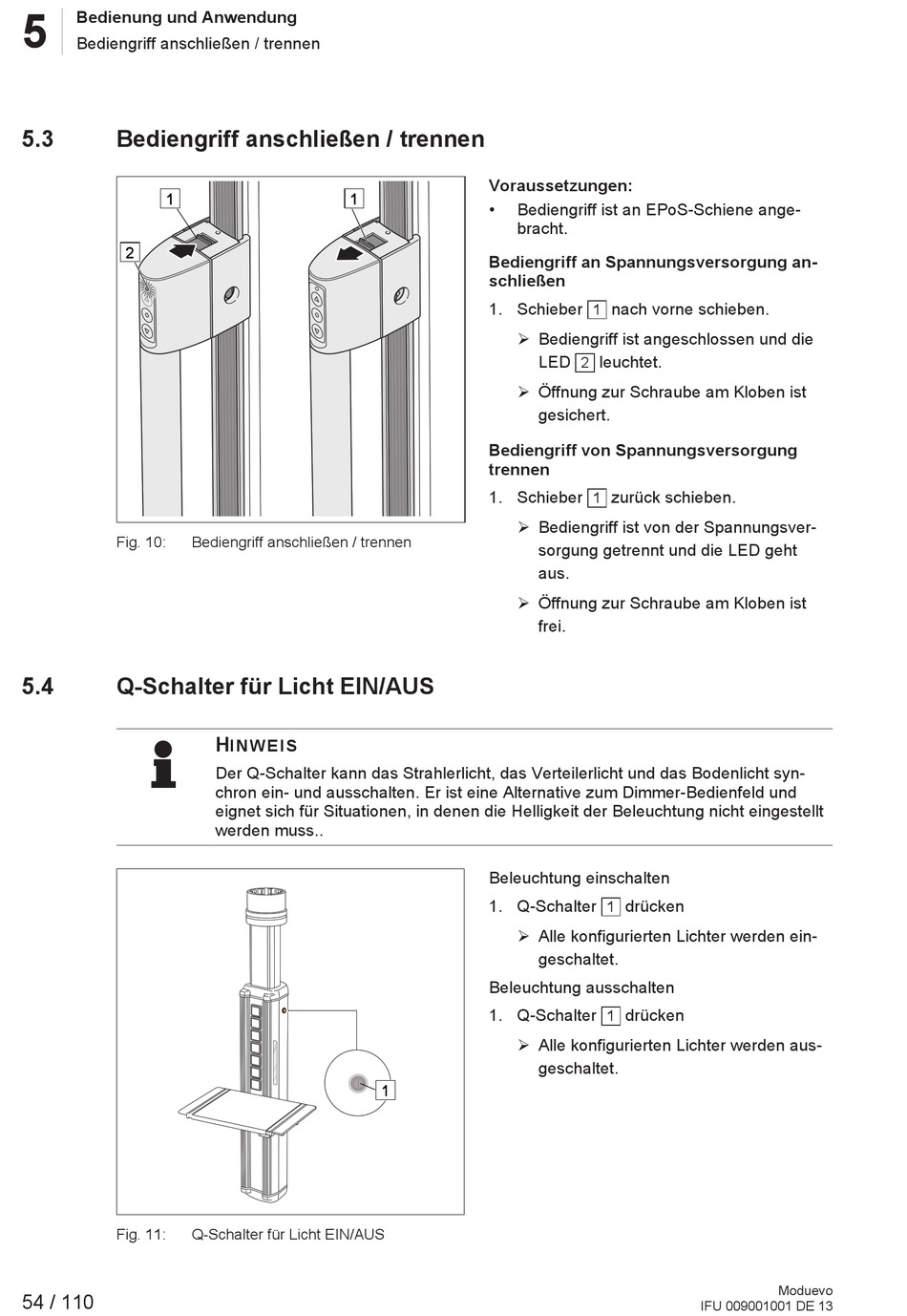

Fig. 10:
Bediengriff anschließen / trennen
5.4
Q-Schalter für Licht EIN/AUS
Fig. 11:
Q-Schalter für Licht EIN/AUS
54 / 110
1
H
I N WE I S
Der Q-Schalter kann das Strahlerlicht, das Verteilerlicht und das Bodenlicht syn-
chron ein- und ausschalten. Er ist eine Alternative zum Dimmer-Bedienfeld und
eignet sich für Situationen, in denen die Helligkeit der Beleuchtung nicht eingestellt
werden muss..
1
Voraussetzungen:
•
Bediengriff ist an EPoS-Schiene ange-
bracht.
Bediengriff an Spannungsversorgung an-
schließen
1. Schieber
nach vorne schieben.
1
Ø Bediengriff ist angeschlossen und die
LED
leuchtet.
2
Ø Öffnung zur Schraube am Kloben ist
gesichert.
Bediengriff von Spannungsversorgung
trennen
1. Schieber
zurück schieben.
1
Ø Bediengriff ist von der Spannungsver-
sorgung getrennt und die LED geht
aus.
Ø Öffnung zur Schraube am Kloben ist
frei.
Beleuchtung einschalten
1. Q-Schalter
drücken
1
Ø Alle konfigurierten Lichter werden ein-
geschaltet.
Beleuchtung ausschalten
1. Q-Schalter
drücken
1
Ø Alle konfigurierten Lichter werden aus-
geschaltet.
