5.15.9

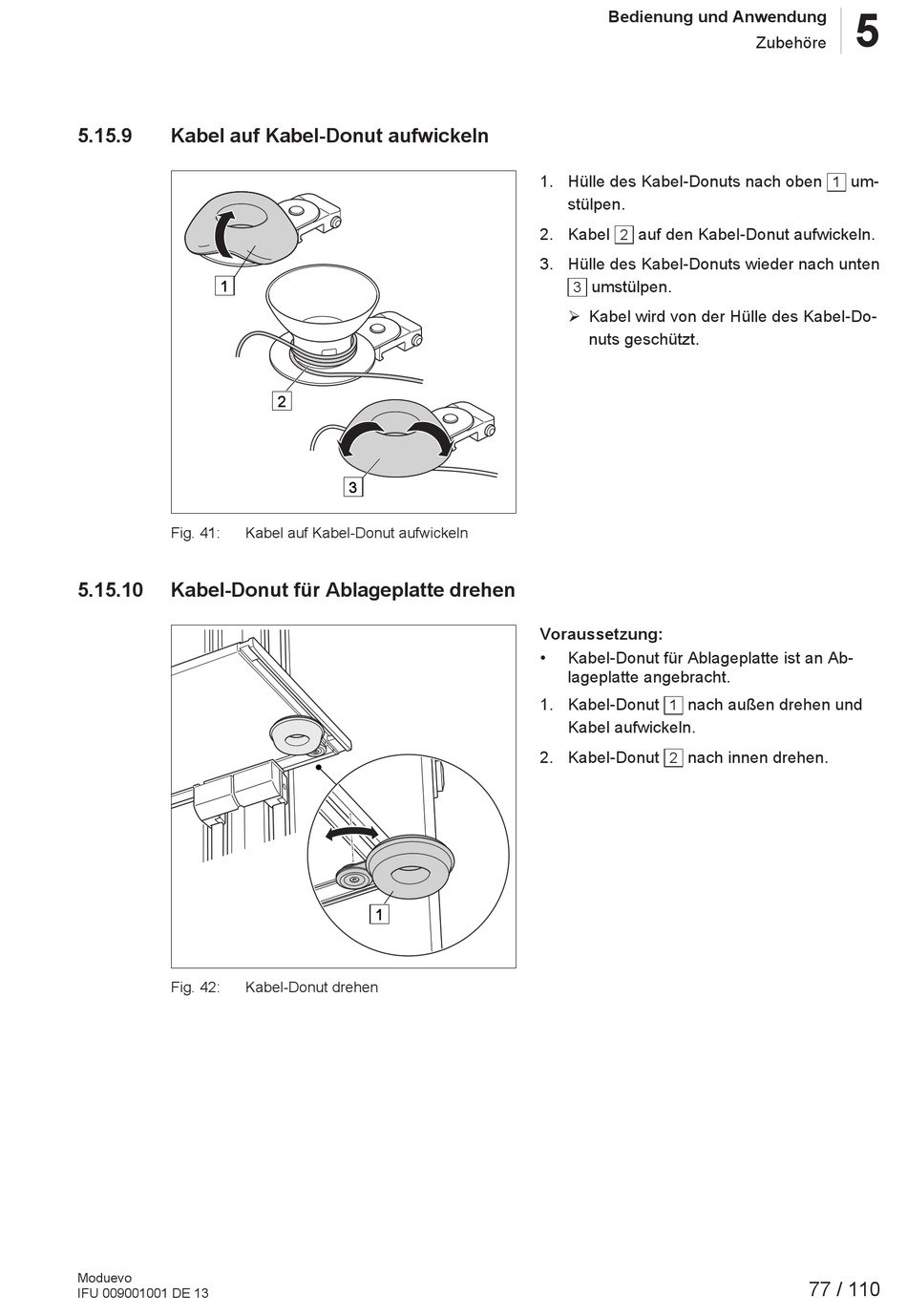

Kabel auf Kabel-Donut aufwickeln
1
Fig. 41:
Kabel auf Kabel-Donut aufwickeln
5.15.10
Kabel-Donut für Ablageplatte drehen
Fig. 42:
Kabel-Donut drehen
Moduevo
IFU 009001001 DE 13
2
3
1
Bedienung und Anwendung
1. Hülle des Kabel-Donuts nach oben
stülpen.
2. Kabel
auf den Kabel-Donut aufwickeln.
2
3. Hülle des Kabel-Donuts wieder nach unten
umstülpen.
3
Ø Kabel wird von der Hülle des Kabel-Do-
nuts geschützt.
Voraussetzung:
•
Kabel-Donut für Ablageplatte ist an Ab-
lageplatte angebracht.
1. Kabel-Donut
nach außen drehen und
1
Kabel aufwickeln.
2. Kabel-Donut
nach innen drehen.
2
5
Zubehöre
um-
1
77 / 110
