5.15
Zubehöre
Zubehöre können mit einem Kloben ausgestattet sein. Anhand dieses Klobens werden die Zube-
höre an die EPoS-Schiene angebracht. Nachfolgend wird das Anbringen und Abnehmen eines
Klobens am Zubehör am Bespiel einer Gleitschiene gezeigt.
5.15.1
Kloben anbringen / abnehmen
4

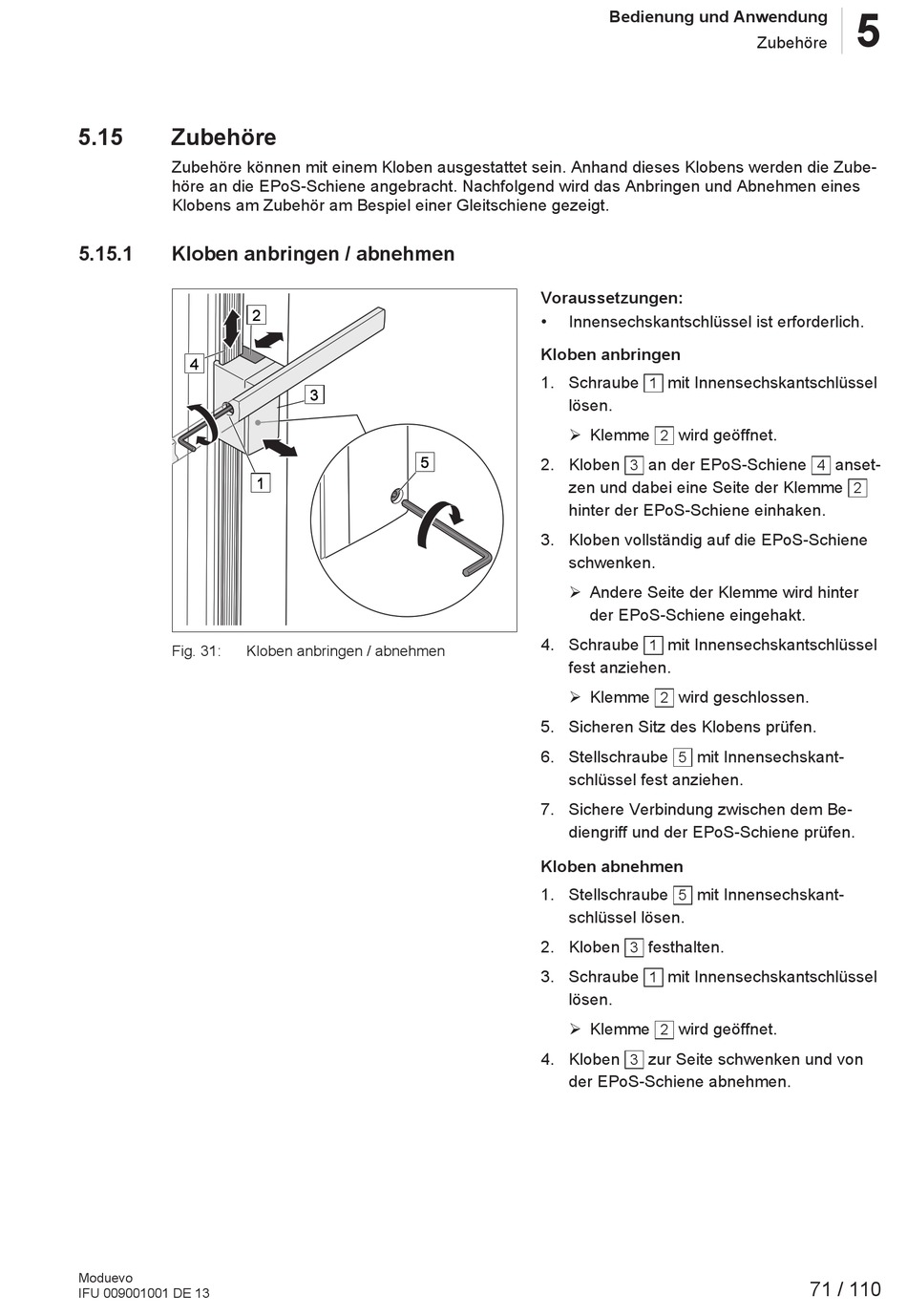

Fig. 31:
Kloben anbringen / abnehmen
Moduevo
IFU 009001001 DE 13
2
3
5
1
Bedienung und Anwendung
Voraussetzungen:
•
Innensechskantschlüssel ist erforderlich.
Kloben anbringen
1. Schraube
mit Innensechskantschlüssel
1
lösen.
Ø Klemme
wird geöffnet.
2
2. Kloben
an der EPoS-Schiene
3
zen und dabei eine Seite der Klemme
hinter der EPoS-Schiene einhaken.
3. Kloben vollständig auf die EPoS-Schiene
schwenken.
Ø Andere Seite der Klemme wird hinter
der EPoS-Schiene eingehakt.
4. Schraube
mit Innensechskantschlüssel
1
fest anziehen.
Ø Klemme
wird geschlossen.
2
5. Sicheren Sitz des Klobens prüfen.
6. Stellschraube
mit Innensechskant-
5
schlüssel fest anziehen.
7. Sichere Verbindung zwischen dem Be-
diengriff und der EPoS-Schiene prüfen.
Kloben abnehmen
1. Stellschraube
mit Innensechskant-
5
schlüssel lösen.
2. Kloben
festhalten.
3
3. Schraube
mit Innensechskantschlüssel
1
lösen.
Ø Klemme
wird geöffnet.
2
4. Kloben
zur Seite schwenken und von
3
der EPoS-Schiene abnehmen.
5
Zubehöre
anset-
4
2
71 / 110
