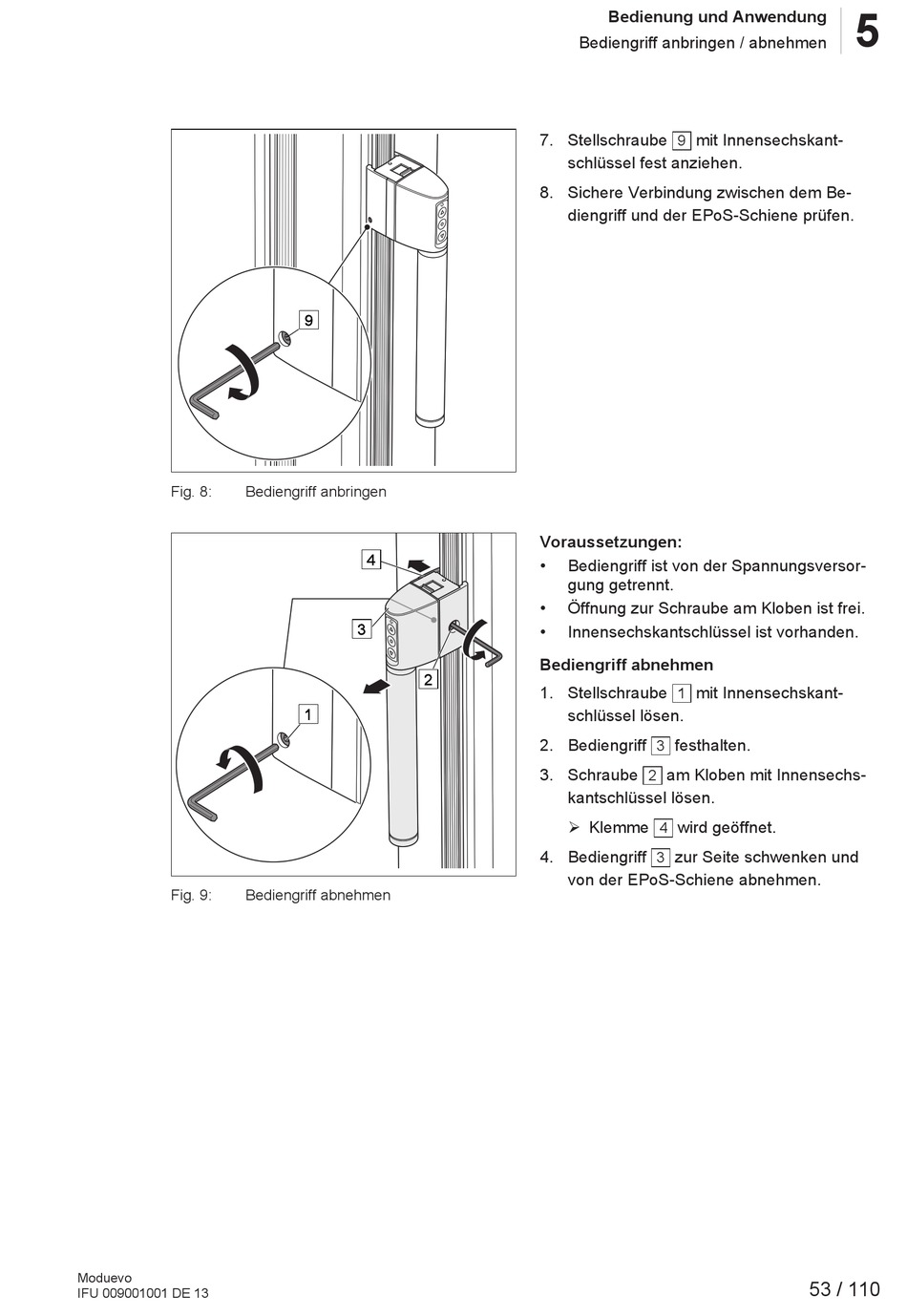

Fig. 8:
Bediengriff anbringen
Fig. 9:
Bediengriff abnehmen
Moduevo
IFU 009001001 DE 13
9
4
3
2
1
Bedienung und Anwendung
Bediengriff anbringen / abnehmen
7. Stellschraube
mit Innensechskant-
9
schlüssel fest anziehen.
8. Sichere Verbindung zwischen dem Be-
diengriff und der EPoS-Schiene prüfen.
Voraussetzungen:
•
Bediengriff ist von der Spannungsversor-
gung getrennt.
•
Öffnung zur Schraube am Kloben ist frei.
•
Innensechskantschlüssel ist vorhanden.
Bediengriff abnehmen
1. Stellschraube
mit Innensechskant-
1
schlüssel lösen.
2. Bediengriff
festhalten.
3
3. Schraube
am Kloben mit Innensechs-
2
kantschlüssel lösen.
Ø Klemme
wird geöffnet.
4
4. Bediengriff
zur Seite schwenken und
3
von der EPoS-Schiene abnehmen.
5
