Die Nutzlast ist die Gewichtslast, mit der der Träger zusätzlich belastet werden darf, ohne die
maximal zulässige Tragfähigkeit zu überschreiten. Die Nutzlast ergibt sich durch Subtraktion der
Tragfähigkeit vom Gesamtnettogewicht:
[Tragfähigkeit] - [Gesamtnettogewicht] = [Nutzlast]
Die maximal zulässige Tragfähigkeit ergibt sich aus der Kombination und Länge der Arme und
wird in diesem Beispiel von Maquet wie folgt angegeben: 296 kg
Das Gesamtnettogewicht ist wie folgt definiert und muss berechnet werden, da die Zusammen-
setzung der Module, des Zubehörs und der Zusatzprodukte variabel ist:
[Gesamtnettogewicht] = [Nettogewicht aller angeschlossenen Module + Zubehör + sonstige Pro-
dukte an den Schnittstellen]
, in diesem Beispiel: 3 kg + 14 kg + 6,4 kg + 5 kg + 6,9 kg = 35,3 kg
Daraus ergibt sich folgende Nutzlastberechnung für das gezeigte Beispiel:
[Tragfähigkeit: 296 kg] - [Gesamtnettogewicht: 35,3 kg] = [Nutzlast: 260,7 kg]
Distributor

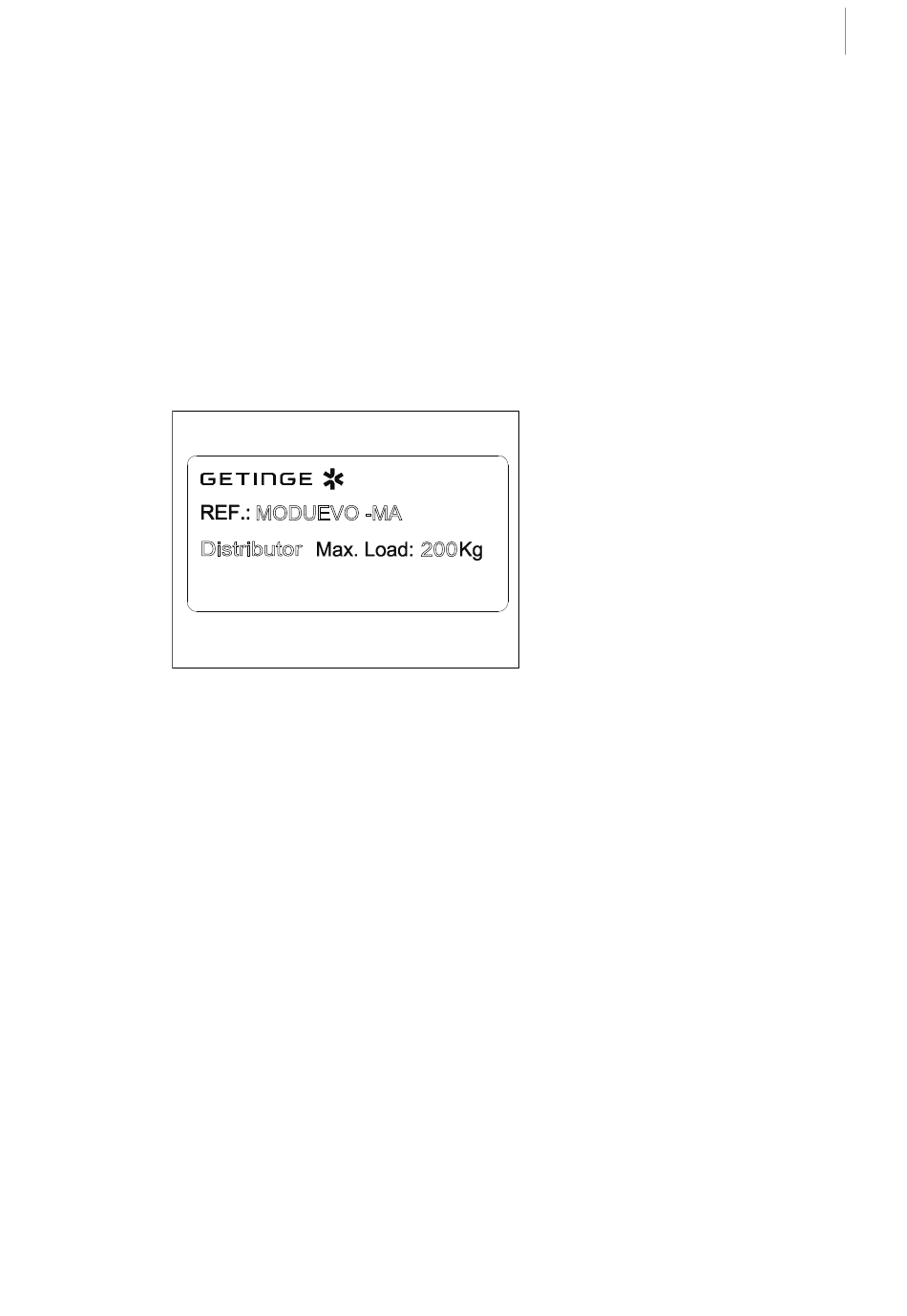

Fig. 5:
Auf dem Tragrohr angebrachtes Etikett
Moduevo
IFU 009001001 DE 13
Nutzlast der medizinischen Deckenversorgungseinheiten berechnen
MODUEVO -MA
200
Beispiel für eine Nutzlastberechnung
Die oben berechnete Nutzlast sollte noch mit
der maximalen Traglast des Verteilermo-
duls verglichen werden, die auf dem Etikett
am Tragrohr angegeben ist. Die endgültige
Nutzlast für den Kunden sollte der niedrigere
der beiden Werte sein.
In diesem Fall beträgt die berechnete Nutzlast
260,7 kg und die auf dem Etikett am Tragrohr
angegebene maximale Traglast des Vertei-
lermoduls beträgt 200 kg. Somit beträgt die
endgültige Nutzlast für den Kunden 200 kg.
Falls jedoch die berechnete Nutzlast 140,5 kg
und die auf dem Etikett am Tragrohr angege-
bene maximale Traglast des Verteilermo-
duls 197 kg beträgt, liegt die endgültige
Nutzlast für den Kunden bei 140,5 kg.
