Nutzlast der medizinischen Deckenversorgungseinheiten berechnen
4
Beispiel für eine Nutzlastberechnung
4.1
Beispiel für eine Nutzlastberechnung

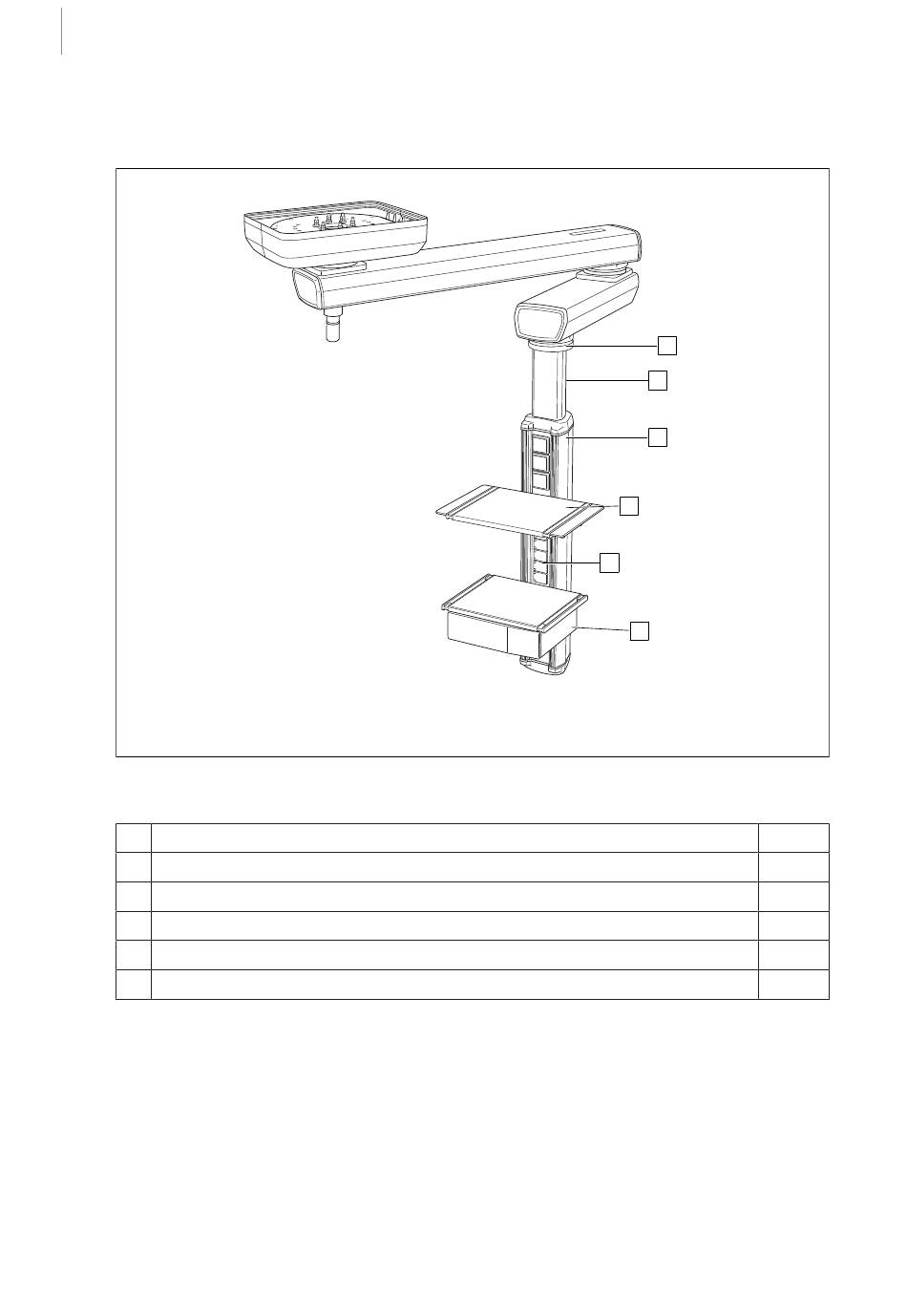

Fig. 4:
Nutzlastberechnung auf Basis einer medizinischen Deckenversorgungseinheit mit Solosystem,
einem Doppelarm und SLIM-Verteilermodul
1 Tragfähigkeit des Doppelarms mit LIGHT-Trägern, Referenznummer 6.6
2 Nettogewicht Tragrohr, 400 mm
3 Nettogewicht Verteilermodul SLIM, 800 mm
4 Nettogewicht Regal, 485 × 450 mm
5 Nettogewicht der 10 Gasanschlüsse (0,5 kg/Gasanschluss)
6 Nettogewicht Schublade, 485 x 450 mm
50 / 110
1
2
3
4
5
6
296 kg
3 kg
14 kg
6,4 kg
5 kg
6,9 kg
Moduevo
IFU 009001001 DE 13
