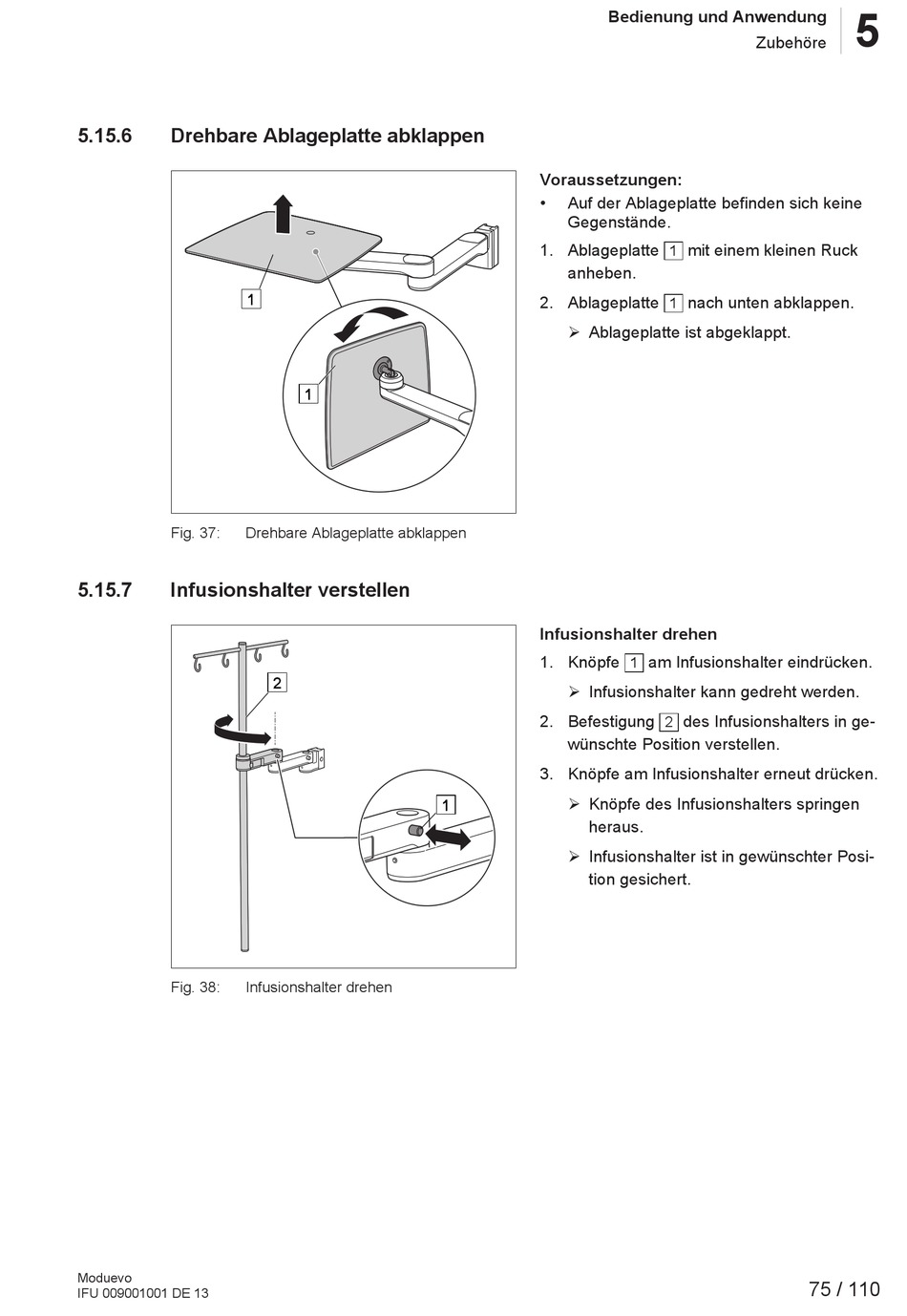

5.15.6
Drehbare Ablageplatte abklappen
1
Fig. 37:
Drehbare Ablageplatte abklappen
5.15.7
Infusionshalter verstellen
Fig. 38:
Infusionshalter drehen
Moduevo
IFU 009001001 DE 13
1
2
1
Bedienung und Anwendung
Voraussetzungen:
•
Auf der Ablageplatte befinden sich keine
Gegenstände.
1. Ablageplatte
mit einem kleinen Ruck
1
anheben.
2. Ablageplatte
nach unten abklappen.
1
Ø Ablageplatte ist abgeklappt.
Infusionshalter drehen
1. Knöpfe
am Infusionshalter eindrücken.
1
Ø Infusionshalter kann gedreht werden.
2. Befestigung
des Infusionshalters in ge-
2
wünschte Position verstellen.
3. Knöpfe am Infusionshalter erneut drücken.
Ø Knöpfe des Infusionshalters springen
heraus.
Ø Infusionshalter ist in gewünschter Posi-
tion gesichert.
5
Zubehöre
75 / 110
