3.1.2
Ausleger
Die Ausleger werden am Distanzrohr montiert. Maximal zwei Ausleger dürfen für die Konfigurati-
on eines Arms verwendet werden. Die Ausleger gibt es in zwei verschiedenen Ausführungen in
unterschiedlichen Längen:
•
HEAVY Ausleger
•
LIGHT Ausleger
Abhängig von den verwendeten Auslegern werden die Arme wie folgt unterschieden:
•
Einzelarm
Ein Einzelarm besteht immer aus nur einem Ausleger (HEAVY oder LIGHT).
•
Doppelarm
Ein Doppelarm besteht immer aus zwei Auslegern. Bei einem Doppelarm ist jeweils nur die
Kombination mit zwei HEAVY oder zwei LIGHT Auslegern möglich. Der obere Ausleger
muss dabei immer länger als der untere Ausleger sein.
Eine Ausnahme bildet die Armausführung ENERGY: Hier wird immer ein Ausleger mit der
Länge von 1000 mm am Motor angebracht, das heißt der obere Ausleger kann kürzer als der
unterer Ausleger sein.
•
Säulensystem
Ein Säulensystem hat keine Ausleger. Statt dessen wird das Aufhängungsrohr mit dem Ver-
teilermodul direkt am Distanzrohr montiert.

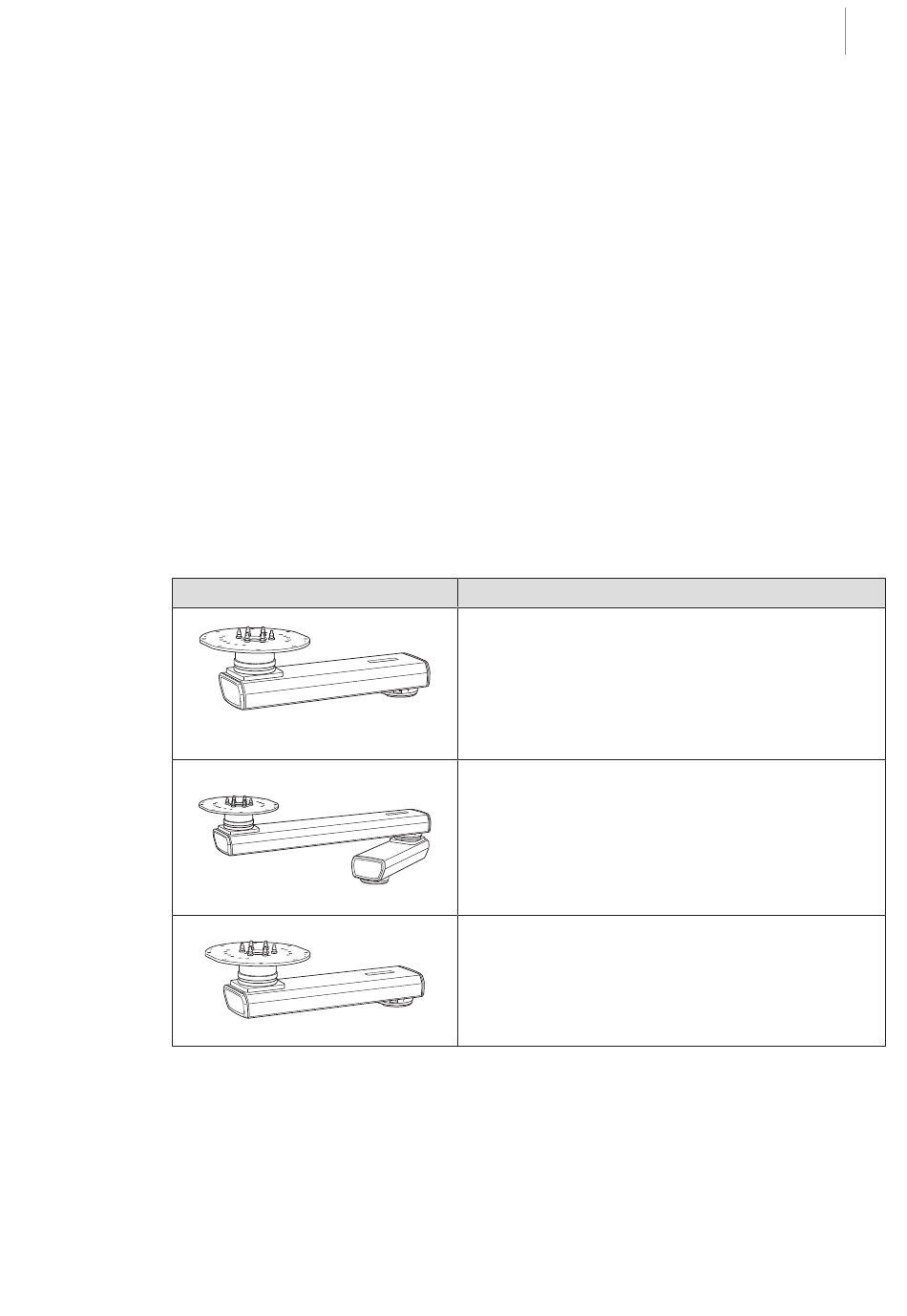

Die Arme können aus folgenden Auslegern konfiguriert werden:
Abbildung
Tab. 6:
Ausleger
Moduevo
IFU 009001001 DE 13
Module der medizinischen Deckenversorgungseinheiten
Beschreibung
Einzelarm mit einem LIGHT Ausleger
Verfügbare Längen:
▪ 600 mm
▪ 900 mm
▪ 1200 mm
▪ 1500 mm
Doppelarm mit zwei LIGHT Auslegern
Verfügbare Längen:
▪ 600 mm
▪ 900 mm
▪ 1200 mm
▪ 1500 mm
Einzelarm mit einem HEAVY Ausleger
Verfügbare Längen:
▪ 900 mm
▪ 1200 mm
▪ 1500 mm
Produktkonfiguration
27 / 110
