5.2.4 Montaje de encoder de eje macizo mediante orificios roscados en la brida
5.2.5 Montaje de encoder de eje macizo con brida servo mediante
pinzas servo
8016866/1PVP/2024-10-31 | SICK
Sujeto a cambio sin previo aviso
Deslice el encoder en el collar de sujeción y el juego de centrado (1).
►
Premonte los tornillos (2) y aplique el medio de fijación de tornillos en la rosca
►
correspondiente (téngase en cuenta
Apriete los tornillos (2); par de apriete:
►
1,2 ± 0,1 Nm.
Realice la unión de eje entre el encoder y el eje del accionamiento mediante un
►
sistema elástico apropiado (téngase en cuenta

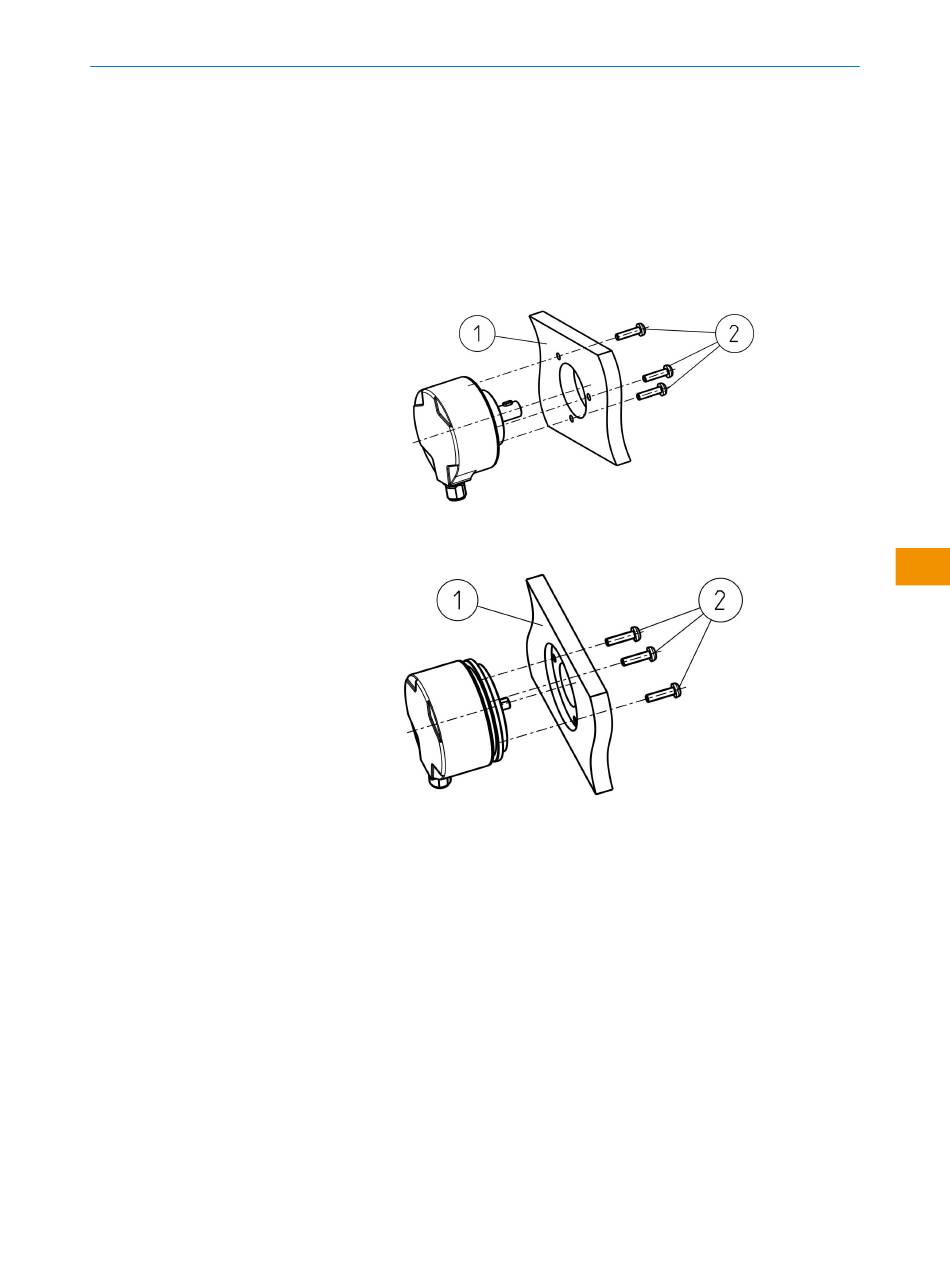

Figura 5: Montaje de brida clamping mediante orificios roscados en la brida
Figura 6: Montaje de brida servo mediante orificios roscados en la brida
Premonte las pinzas servo (1), incluidos los tornillos (2), y aplique el medio de fija‐
►
ción de tornillos en la rosca correspondiente (téngase en cuenta
Alinee las pinzas servo (1) de modo que el encoder pueda deslizarse en el collar
►
de sujeción y el juego de centrado (3).
Deslice el encoder en el collar de sujeción y el juego de centrado (3).
►
Enganche las pinzas servo (1) mediante giros en la ranura servo, prestando la
►
máxima atención a que la superposición sea correcta y fije los tornillos introdu‐
ciéndolos y (2) enroscándolos.
Apriete los tornillos (2); par de apriete:
►
1,2 ± 0,1 Nm.
Realice la unión de eje entre el encoder y el eje del accionamiento mediante un
►
sistema elástico apropiado (téngase en cuenta
INSTRUCCIONES DE USO
apartado 5.2.1).
apartado 4.3.2).
apartado 4.3.2).
I N S T R U C C I O N E S D E U S O | DFS60S Pro
es
apartado 5.2.1).
