A
4
2h9
(0.08)
5
C - C
2:1

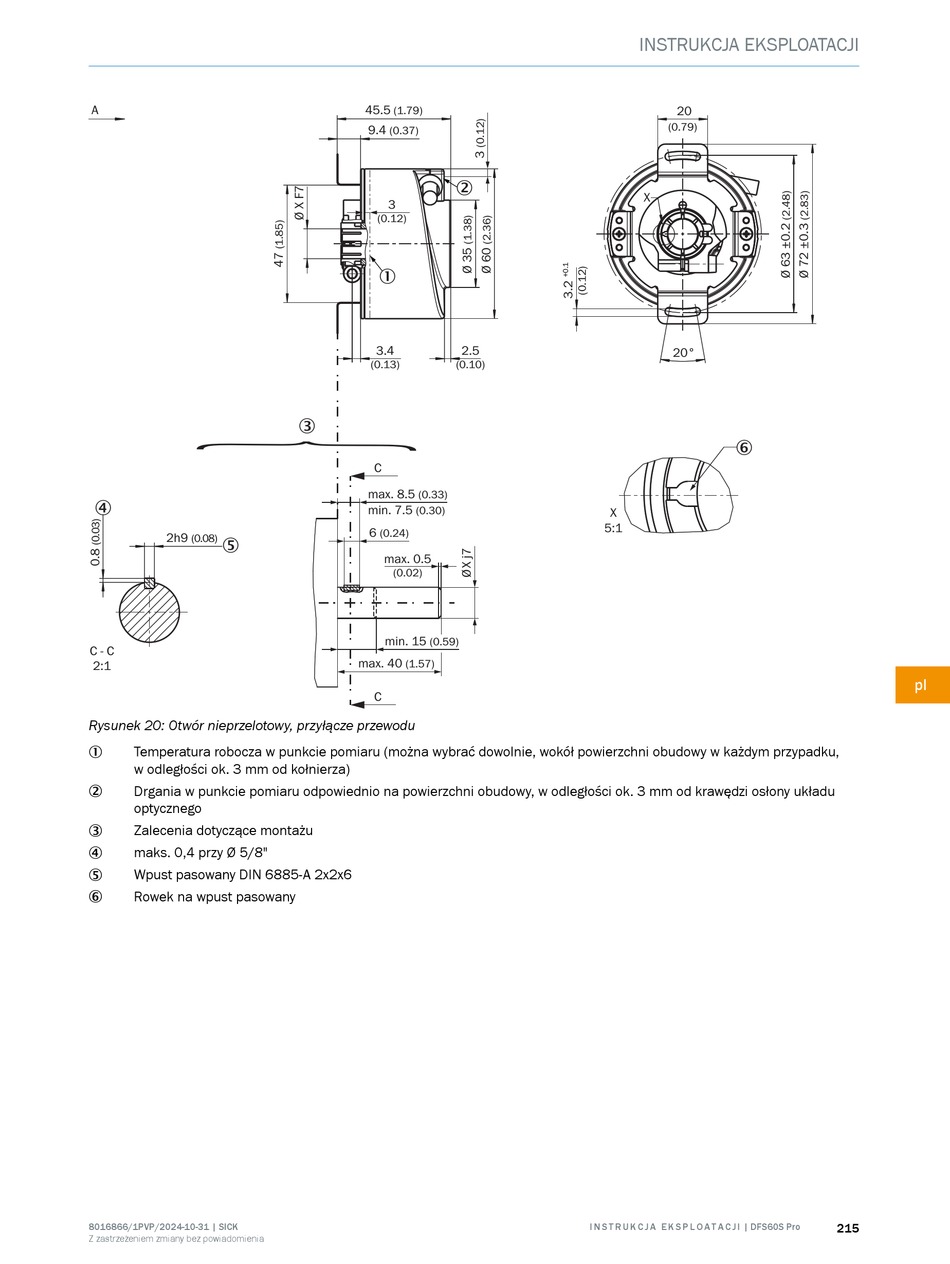

Rysunek 20: Otwór nieprzelotowy, przyłącze przewodu
Temperatura robocza w punkcie pomiaru (można wybrać dowolnie, wokół powierzchni obudowy w każdym przypadku,
1
w odległości ok. 3 mm od kołnierza)
Drgania w punkcie pomiaru odpowiednio na powierzchni obudowy, w odległości ok. 3 mm od krawędzi osłony układu
2
optycznego
Zalecenia dotyczące montażu
3
maks. 0,4 przy Ø 5/8"
4
Wpust pasowany DIN 6885-A 2x2x6
5
Rowek na wpust pasowany
6
8016866/1PVP/2024-10-31 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
45.5
(1.79)
9.4
(0.37)
2
3
(0.12)
1
3.4
2.5
(0.13)
(0.10)
3
C
max. 8.5
(0.33)
min. 7.5
(0.30)
6
(0.24)
max. 0.5
(0.02)
min. 15
(0.59)
max. 40
(1.57)
C
INSTRUKCJA EKSPLOATACJI
20
(0.79)
X
20°
6
X
5:1
