196 I N S T R U K C J A E K S P L O A T A C J I | DFS60S Pro
Zamocować wspornik antyrotacyjny długi (5) za pomocą co najmniej jednej śruby
►
M4 (7) i podkładki (8); zastosować przy tym środek do zabezpieczenia śrub (prze‐
strzegać zaleceń – ustęp
Dokręcić śrubę (7), moment dokręcenia: 1,2 ± 0,1 Nm.
►
Dokręcić śrubę Torx T20 (4) na pierścieniu zaciskowym (3), moment dokręcenia:
►
3,5 ± 0,1 Nm.

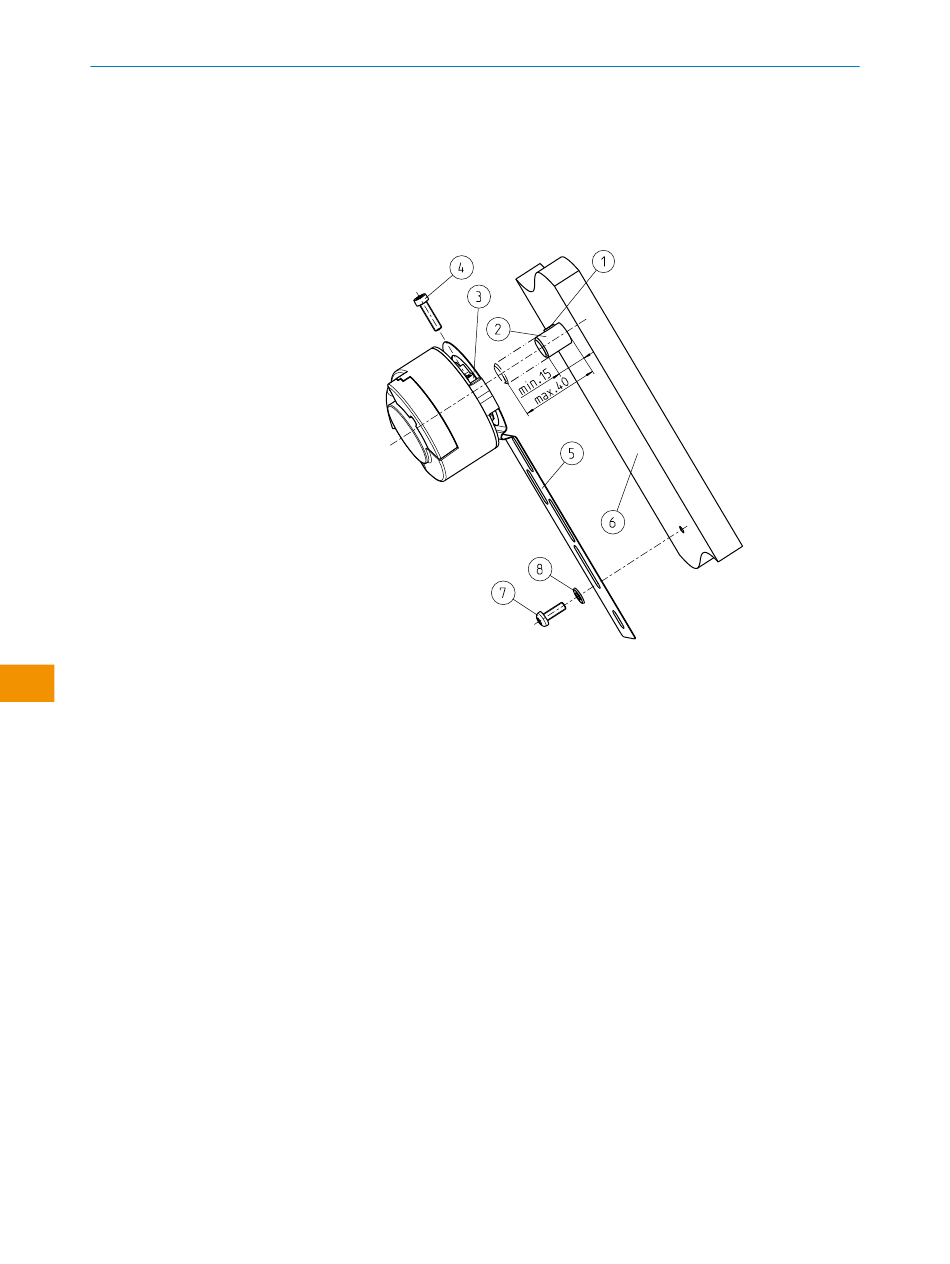

Rysunek 3: Montaż enkodera w wersji z otworem nieprzelotowym z jednostronnym wspornikiem
antyrotacyjnym, długim
5.2.1) na odpowiednim gwincie.
