6 Instalacja elektryczna
8016866/1PVP/2024-10-31 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
Ustawić połówki serwozacisku (2) we wpuście serwo, zwracając przy tym uwagę na
►
maksymalne zachodzenie na siebie, i zamocować je za pomocą wkręcenia śrub
(3).
Dokręcić śruby (3), moment dokręcenia:
►
1,2 ± 0,1 Nm.
Wytworzyć połączenie wałków pomiędzy enkoderem a wałkiem napędowym
►
za pomocą odpowiedniego połączenia elastycznego (przestrzegać zaleceń –
ustęp 4.3.2).

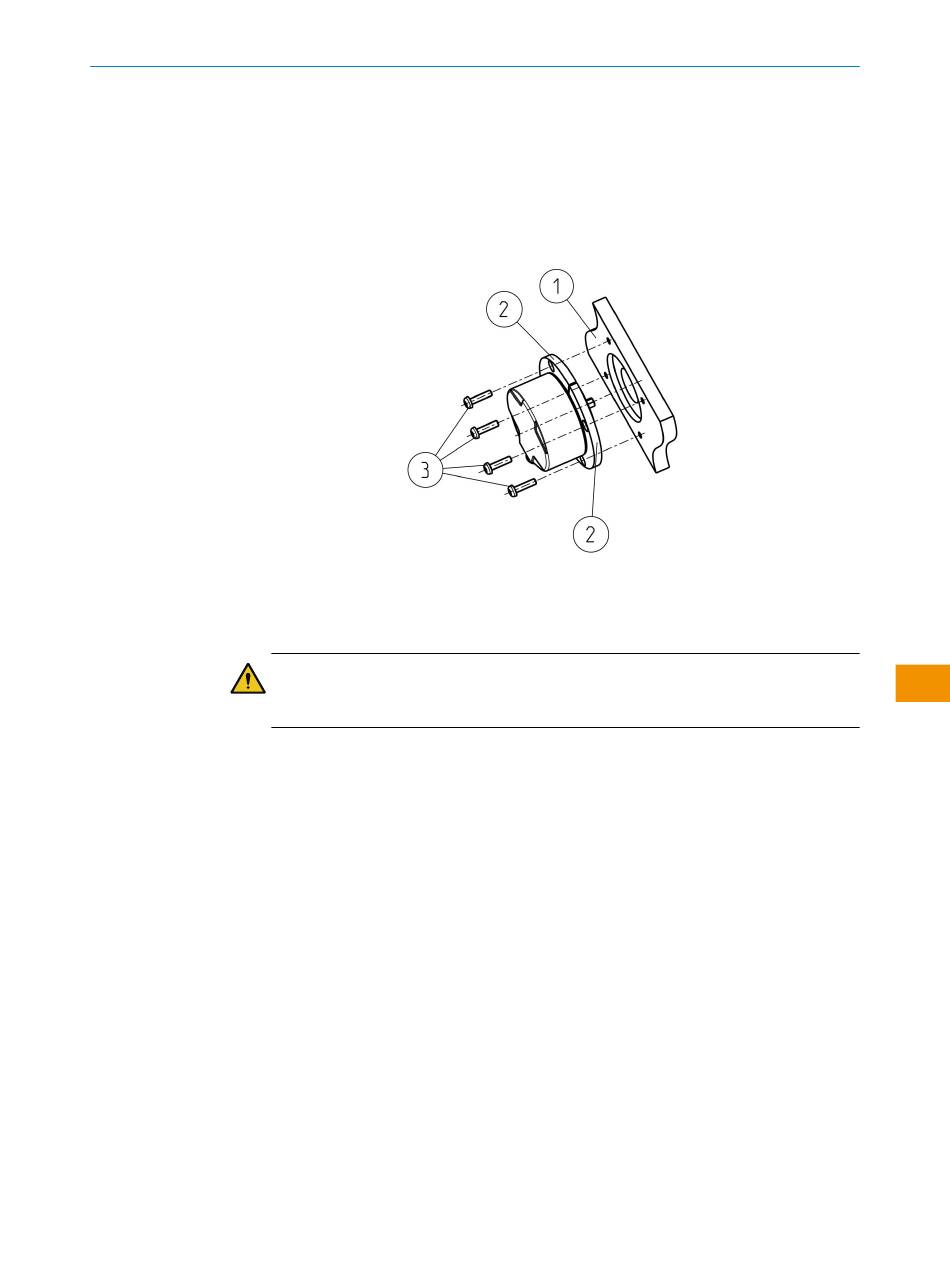

Rysunek 8: Montaż z połówkami serwozacisków
OSTRZEŻENIE
Wyłączyć napięcie we wszystkich maszynach/urządzeniach/pojazdach, których dotyczy
instalacja.
Podczas podłączania enkodera DFS60S Pro należy przestrzegać instrukcji eksploa‐
►
tacji nadrzędnego systemu analizującego.
Zwracać uwagę na staranne założenia podłączenia ekran.
►
Podłączyć obudowę lub ekran do uziemienia lub masy. W tym celu należy połączyć
►
oplot ekranujący przewodu na dużej powierzchni.
Należy stosować wyłącznie ekranowane i skręcone parami przewody. Wszystkie
►
przewody sygnałowe/sygnały interfejsów muszą być skręcone parami z odpowied‐
nim sygnałem uzupełniającym.
Zabezpieczyć wspornik antyrotacyjny przed obciążeniem przez przewody podłącze‐
►
niowe. Należy przestrzegać najmniejszego dopuszczalnego promienia gięcia prze‐
wodów podłączeniowych (dopuszczalny promień gięcia dla enkoderów z wyjściem
przewodu: min. 7,5 × średnica zewnętrzna przewodu).
Stosować odpowiedni przewód w zależności od zastosowania i warunków pracy.
►
Zalecamy stosowanie przewodów akcesoryjnych firmy SICK (patrz odpowiednie
►
karty charakterystyki).
Zasilać enkoder napięciem zasilającym z instalacji PELV (EN 50178) (stopień
►
zanieczyszczenia 2).
Prąd zasilacza sieciowego, który zasila enkoder, musi być ograniczony zewnętrznie
►
do maks. 1 A – albo przez sam zasilacz, albo za pośrednictwem bezpiecznika.
Analizować sygnały enkodera w sposób różnicowy.
►
