INSTRUCCIONES DE USO
A
Ø 0.05 B
B
C

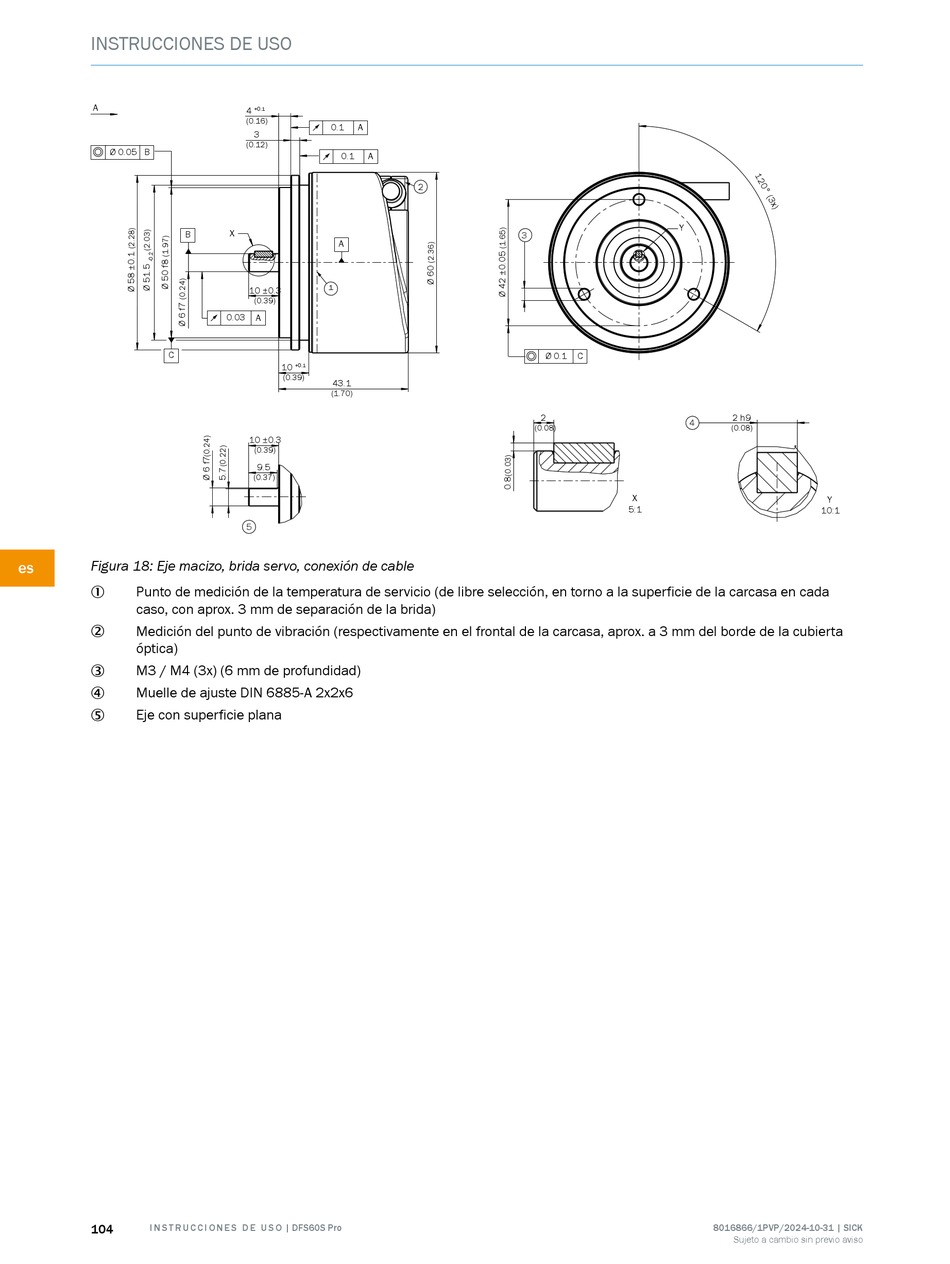

Figura 18: Eje macizo, brida servo, conexión de cable
es
Punto de medición de la temperatura de servicio (de libre selección, en torno a la superficie de la carcasa en cada
1
caso, con aprox. 3 mm de separación de la brida)
Medición del punto de vibración (respectivamente en el frontal de la carcasa, aprox. a 3 mm del borde de la cubierta
2
óptica)
M3 / M4 (3x) (6 mm de profundidad)
3
Muelle de ajuste DIN 6885-A 2x2x6
4
Eje con superficie plana
5
104 I N S T R U C C I O N E S D E U S O | DFS60S Pro
4 +0.1
(0.16)
0.1 A
3
(0.12)
0.1 A
X
A
1
10 ±0.3
(0.39)
0.03 A
10
+0.1
(0.39)
43.1
(1.70)
10 ±0.3
(0.39)
9.5
(0.37)
5
2
3
Ø 0.1 C
2
(0.08)
Y
2 h9
4
(0.08)
X
5:1
8016866/1PVP/2024-10-31 | SICK
Sujeto a cambio sin previo aviso
Y
10:1
