INSTRUCCIONES DE USO
es
80
I N S T R U C C I O N E S D E U S O | DFS60S Pro
Eje macizo
Tipo
S
Eje macizo
Características mecánicas
1
Brida servo, rosca M4, eje macizo Ø 6 x 10 mm con superficie
D
Brida servo, rosca M4, eje macizo Ø 6 x 10 mm con muelle de ajuste
F
Brida servo, rosca M3, eje macizo Ø 6 x 10 mm con superficie
G
Brida servo, rosca M3, eje macizo Ø 6 x 10 mm con muelle de ajuste
4
Brida clamping, rosca M4, eje macizo Ø 10 × 19 mm con superficie
E
Brida clamping, rosca M4, eje macizo Ø 10 × 19 mm con superficie
H
Brida clamping, rosca M3, eje macizo Ø 10 × 19 mm con superficie
J
Brida clamping, rosca M3, eje macizo Ø 10 × 19 mm con muelle de ajuste
Interfaces eléctricas
O

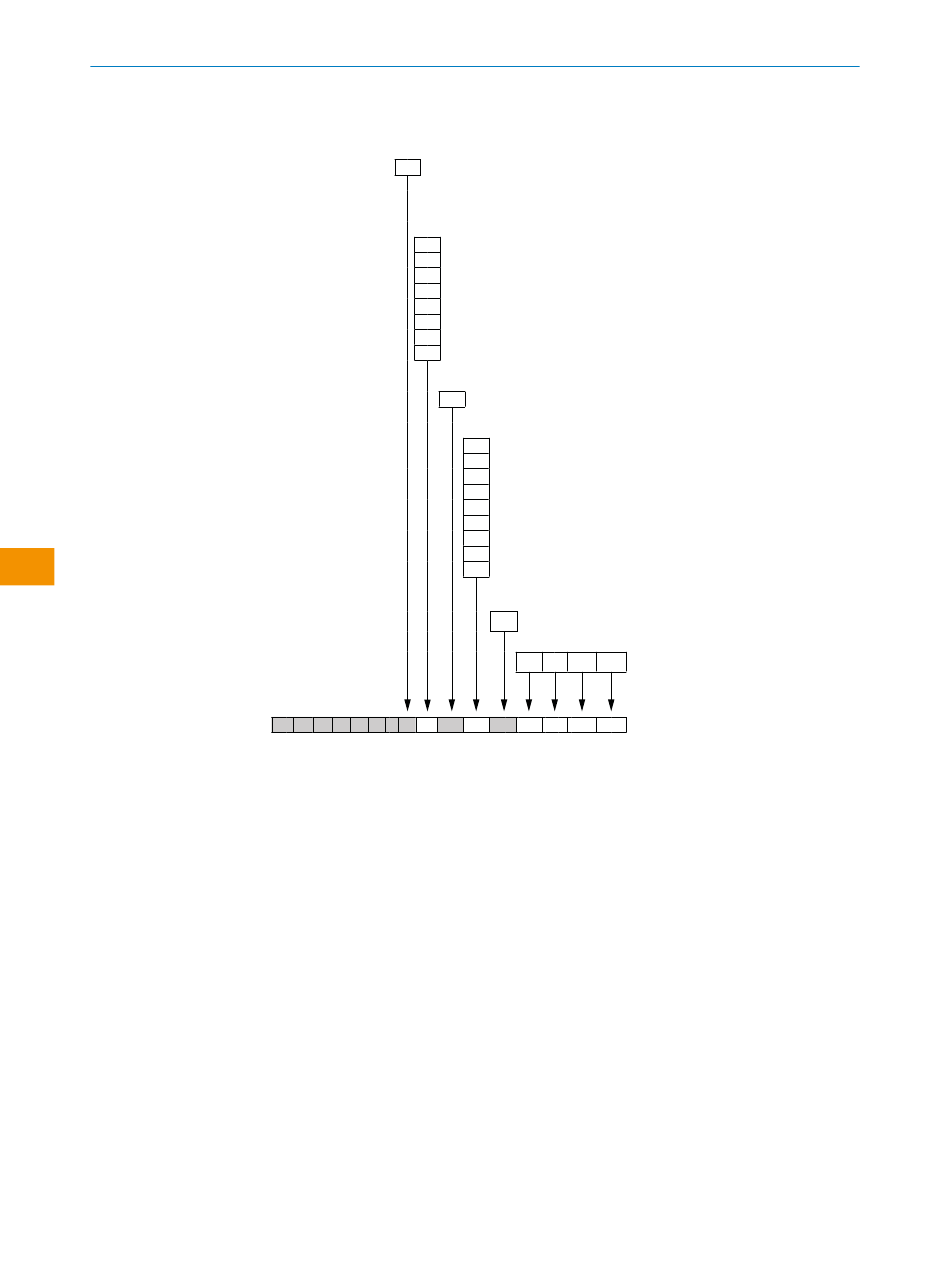

D F S 6 0 S - S
O
1) La salida de cable universal está ubicada de forma que el cable se puede colocar
tanto en sentido radial como axial sin doblarlo. Homologación UL no disponible.
4,5... 32 V, SIN/COS
Interfaces eléctricas
A
Conector macho M23 de 12 polos radial
B
Conector macho M23 de 12 polos axial
C
Conector macho M12 de 8 polos, radial
D
Conector macho M12 de 8 polos, axial
J
Cable de 8 hilos, universal 0,5 m
K
Cable de 8 hilos, universal 1,5 m
L
Cable de 8 hilos, universal 3 m
M
Cable de 8 hilos, universal 5 m
N
Cable de 8 hilos, universal 10 m
Resolución
Periodos por revolución
1
0
2
4
Resolución 1.024 periodos
0
1)
1)
1)
1)
1)
