NOTICE D'INSTRUCTION
A
Ø 0.05 B
B
C

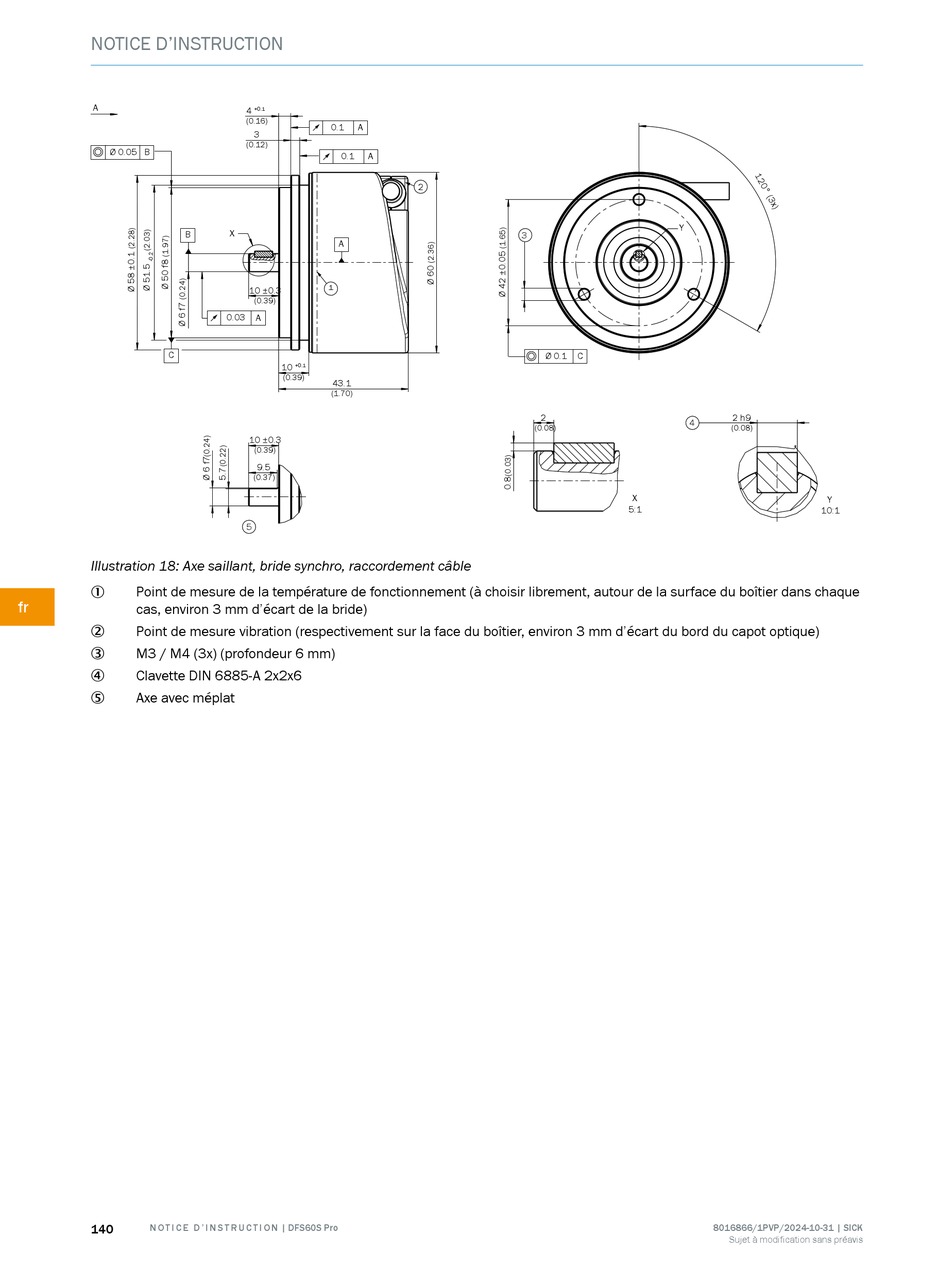

Illustration 18: Axe saillant, bride synchro, raccordement câble
Point de mesure de la température de fonctionnement (à choisir librement, autour de la surface du boîtier dans chaque
1
fr
cas, environ 3 mm d'écart de la bride)
Point de mesure vibration (respectivement sur la face du boîtier, environ 3 mm d'écart du bord du capot optique)
2
M3 / M4 (3x) (profondeur 6 mm)
3
Clavette DIN 6885-A 2x2x6
4
Axe avec méplat
5
140 N O T I C E D ' I N S T R U C T I O N | DFS60S Pro
4 +0.1
(0.16)
0.1 A
3
(0.12)
0.1 A
X
A
1
10 ±0.3
(0.39)
0.03 A
10
+0.1
(0.39)
43.1
(1.70)
10 ±0.3
(0.39)
9.5
(0.37)
5
2
3
Ø 0.1 C
2
(0.08)
Y
2 h9
4
(0.08)
X
5:1
8016866/1PVP/2024-10-31 | SICK
Sujet à modification sans préavis
Y
10:1
