ISTRUZIONI PER L'USO
5.2.2 Montaggio di encoder con albero cavo con limitatore di coppia
it
158 I S T R U Z I O N I P E R L ' U S O | DFS60S Pro
Tutte le superfici di montaggio devono presentare una pressione delle superfici
►
limite > 200 N/mm².
Per varianti con limitatore di coppia, il limitatore di coppia deve poggiare in piano e
►
con l'intera superficie sulla superficie di montaggio.
Nessuna delle viti di fissaggio dovrebbe presentare una profondità di avvitamento
►
inferiore a 5 passi di filettatura.
Per varianti con limitatore di coppia, la chiave dinamometrica non può essere applicata
verticalmente sulla vite. Nella tolleranza della coppia di serraggio è compresa una
posizione angolare fino a 20°. Il frequente allentamento o fissaggio della vite con varia‐
zione di angolazione può causare il danneggiamento della vite
und paragrafo 5.2.3)
Se necessario, montare le chiavette in dotazione (1) sull'albero motore dal lato
►
utente (2) (vedere paragrafo
Bloccare l'albero motore (2) dal lato cliente.
►
Applicare sigillante per viti (vedere
►
caggio (3) o sulla vite Torx T20 (4) in dotazione.
Introdurre la vite Torx T20 (4) nell'anello di bloccaggio (3) e premontarla senza
►
stringerla.
Infilare l'encoder sull'albero motore (2) dal lato cliente orientato secondo la chia‐
►
vetta (1), tenendo conto della distanza del limitatore di coppia (5) dalla superficie
di montaggio (6) in funzione della lunghezza della vite (7).
Premontare le viti (7) con le rondelle (8) applicando sigillante per viti sul rispettivo
►
filetto (vedere paragrafo
Avvitare ulteriormente le viti (7) fino all'inserimento completo dell'encoder e al
►
posizionamento del limitatore di coppia (5) sulla superficie di montaggio (6).
Stringere le viti (7), coppia di serraggio: 1,2 ± 0,1 Nm.
►
Stringere la vite Torx T20 (4), coppia di serraggio: 3,5 ± 0,1 Nm.
►

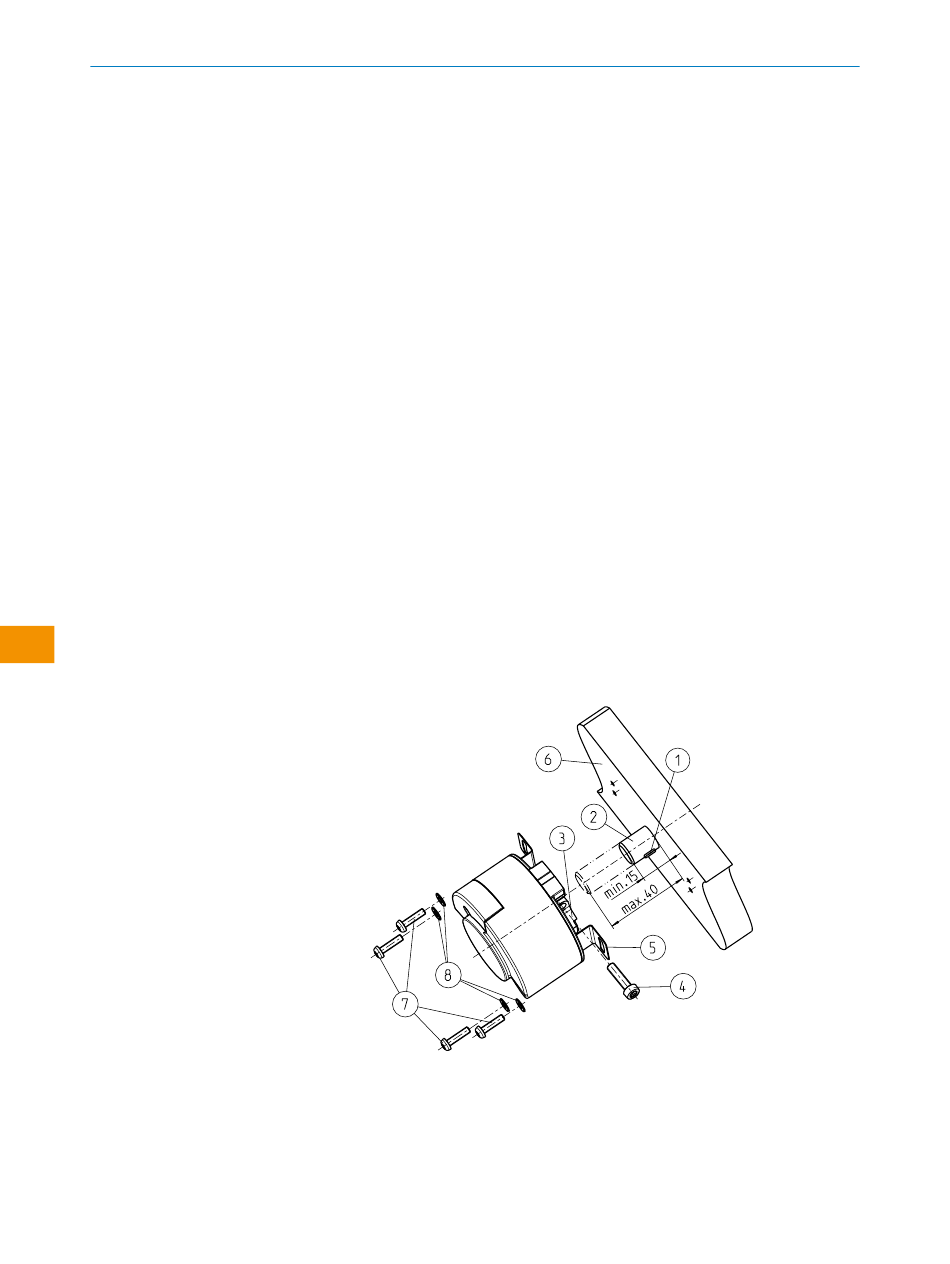

Figura 1: Montaggio di encoder con albero cavo cieco
4.3.1).
paragrafo 5.2.1) sul filetto dell'anello di bloc‐
5.2.1).
(vedere paragrafo 5.2.2
