BETRIEBSANLEITUNG
A
Ø 0,05 B
B
X
0,03
C
de

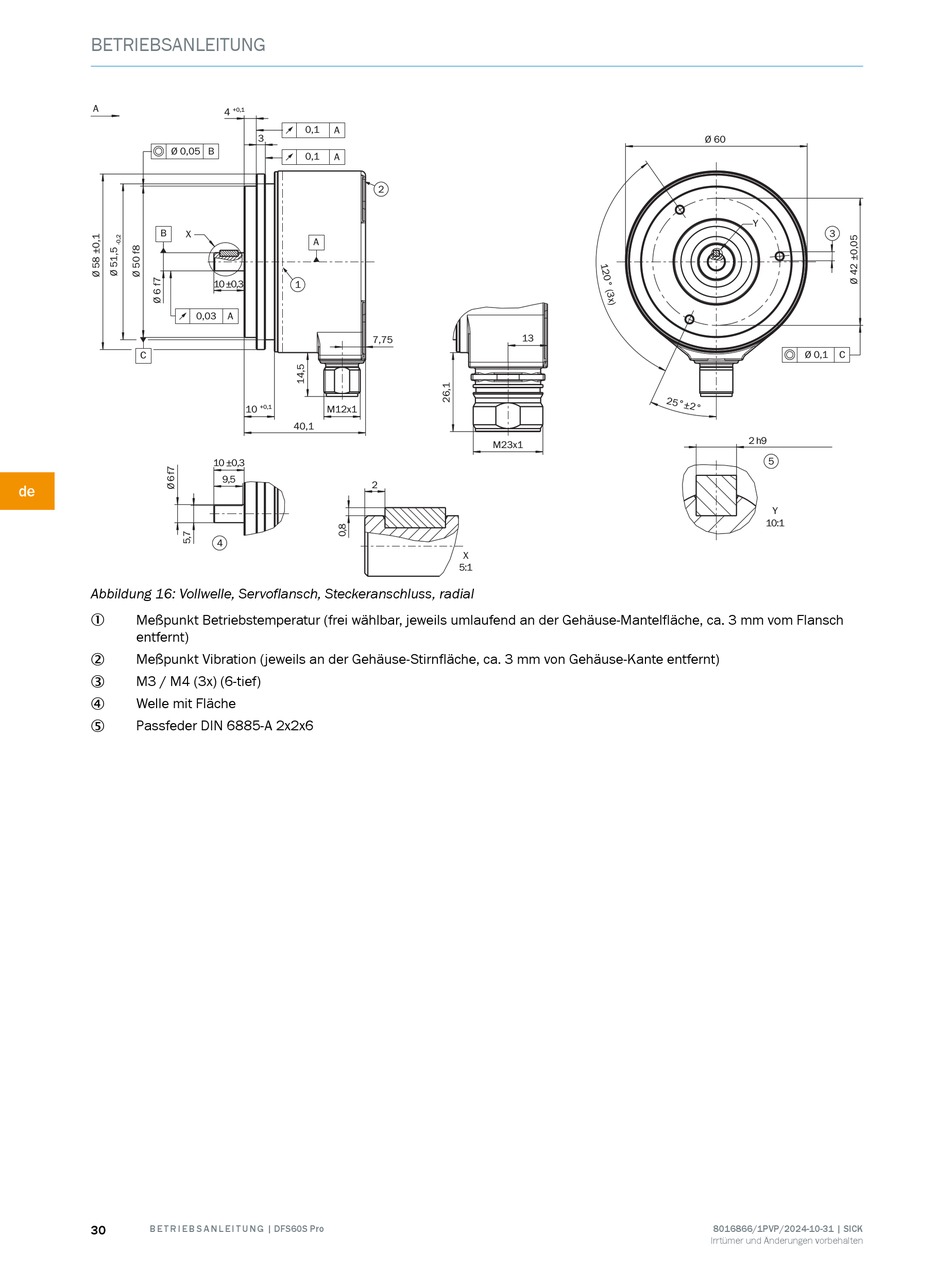

Abbildung 16: Vollwelle, Servoflansch, Steckeranschluss, radial
Meßpunkt Betriebstemperatur (frei wählbar, jeweils umlaufend an der Gehäuse-Mantelfläche, ca. 3 mm vom Flansch
1
entfernt)
Meßpunkt Vibration (jeweils an der Gehäuse-Stirnfläche, ca. 3 mm von Gehäuse-Kante entfernt)
2
M3 / M4 (3x) (6-tief)
3
Welle mit Fläche
4
Passfeder DIN 6885-A 2x2x6
5
30
B E T R I E B S A N L E I T U N G | DFS60S Pro
+0,1
4
0,1
A
3
0,1
A
2
A
10 ±0,3
1
A
7,75
10
+0,1
M12x1
40,1
10 ±0,3
9,5
2
4
13
M23x1
X
5:1
Ø 60
Y
3
Ø 0,1
C
2 h9
5
Y
10:1
8016866/1PVP/2024-10-31 | SICK
