NOTICE D'INSTRUCTION
A
4
2h9
(0.08)
fr
C - C
2:1

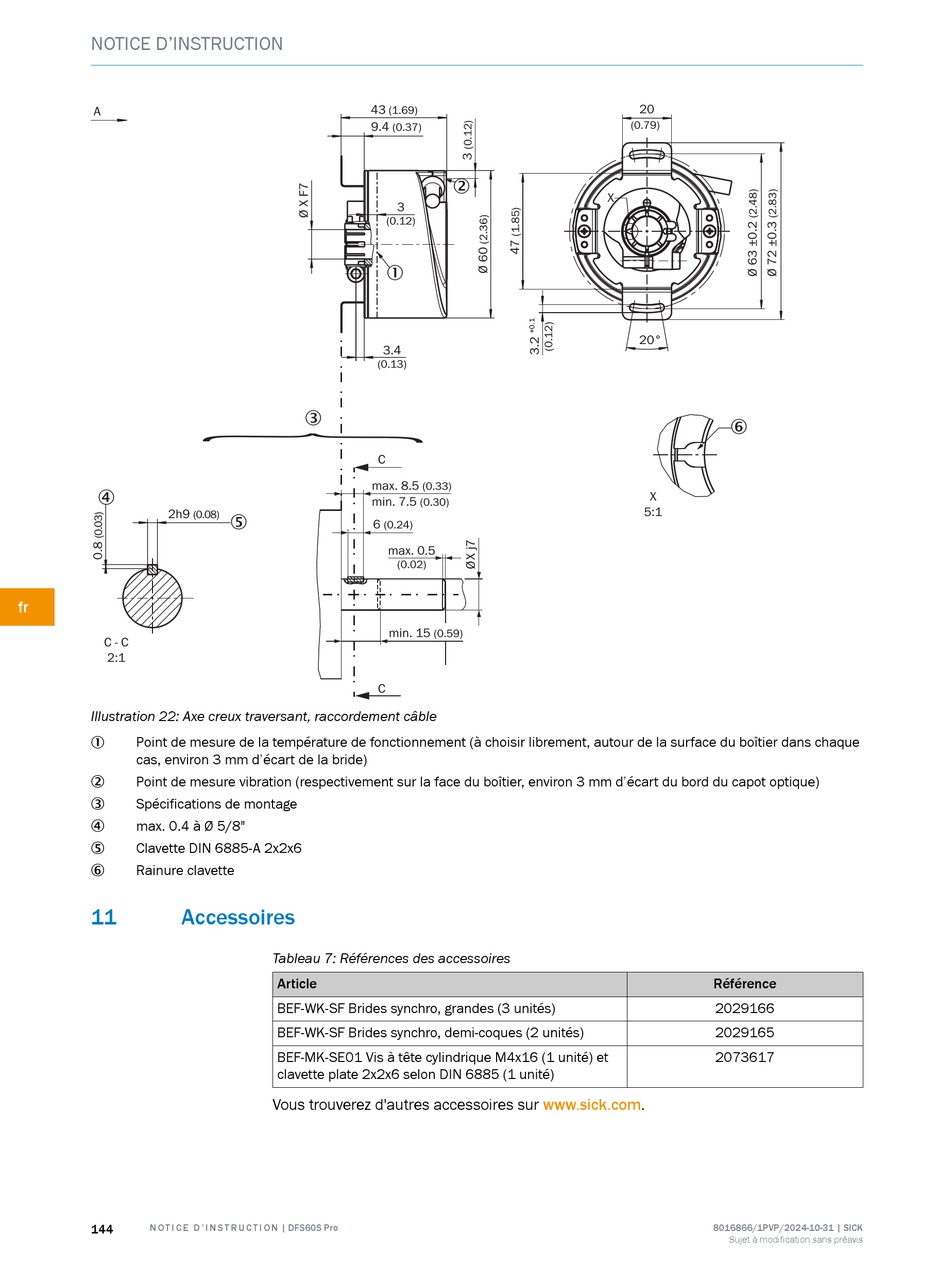

Illustration 22: Axe creux traversant, raccordement câble
Point de mesure de la température de fonctionnement (à choisir librement, autour de la surface du boîtier dans chaque
1
cas, environ 3 mm d'écart de la bride)
Point de mesure vibration (respectivement sur la face du boîtier, environ 3 mm d'écart du bord du capot optique)
2
Spécifications de montage
3
max. 0.4 à Ø 5/8"
4
Clavette DIN 6885-A 2x2x6
5
Rainure clavette
6
11
Accessoires
144
N O T I C E D ' I N S T R U C T I O N | DFS60S Pro
43
(1.69)
9.4
(0.37)
3
(0.12)
1
3.4
(0.13)
3
C
max. 8.5
min. 7.5
5
6
(0.24)
max. 0.5
(0.02)
min. 15
C
Tableau 7: Références des accessoires
Article
BEF-WK-SF Brides synchro, grandes (3 unités)
BEF-WK-SF Brides synchro, demi-coques (2 unités)
BEF-MK-SE01 Vis à tête cylindrique M4x16 (1 unité) et
clavette plate 2x2x6 selon DIN 6885 (1 unité)
Vous trouverez d'autres accessoires sur www.sick.com.
2
(0.33)
(0.30)
(0.59)
20
(0.79)
X
20°
6
X
5:1
Référence
2029166
2029165
2073617
8016866/1PVP/2024-10-31 | SICK
Sujet à modification sans préavis
