6.1 Anschlussübersicht
8016866/1PVP/2024-10-31 | SICK
Irrtümer und Änderungen vorbehalten
Beim Anschluss des DFS60S Pro die Betriebsanleitung des übergeordneten Aus‐
►
wertesystems beachten.
Auf eine sauber aufgelegte Schirmanbindung achten.
►
Gehäuse bzw. Schirmung an Erde bzw. Masse anschließen. Dazu das Kabel-
►
Schirmgeflecht großflächig anschließen.
Nur abgeschirmte und paarweise verdrillte Leitungen verwenden. Alle Signallei‐
►
tungen/Schnittstellensignale müssen mit dem jeweiligen komplementären Signal
paarweise verdrillt sein.
Drehmomentstütze gegenüber jeglicher Belastung durch die Anschlussleitungen
►
absichern. Den kleinsten zulässigen Biegeradius der Anschlussleitungen beachten
(zulässiger Biegeradius für Encoder mit Leitungsabgang: min. 7,5 × Außendurch‐
messer Leitung).
Geeignete Leitung in Abhängigkeit der Applikation und Einsatzbedingungen ver‐
►
wenden.
Wir empfehlen die Verwendung von SICK-Zubehörleitungen (siehe entsprechende
►
Datenblätter).
Den Encoder mit Versorgungsspannung, die aus PELV-Systemen
►
(EN 50178) erzeugt wird, versorgen (Verschmutzungsgrad 2).
Der Strom des Netzteils, das den Encoder versorgt, muss extern auf max. 1 A
►
begrenzt werden – entweder durch das Netzteil selbst oder durch eine Sicherung.
Encodersignale differenziell auswerten.
►
Verwendete und nicht verwendete Encodersignale differenziell abschließen, d.h.
►
zwischen dem Signal und dem Komplementärsignal einen Abschlusswiderstand
von ≥ 120 Ω einfügen.
Bei Encodern mit Steckerabgang nicht verwendete Signale nicht weiterführen.
►
Abschließen ist hier nicht erforderlich.
Der DFS60S Pro wird mit einem der folgenden Anschlüsse geliefert:
• M12-Stecker, 8-polig
•
M23-Stecker, 12-polig
• offene Leitungsenden

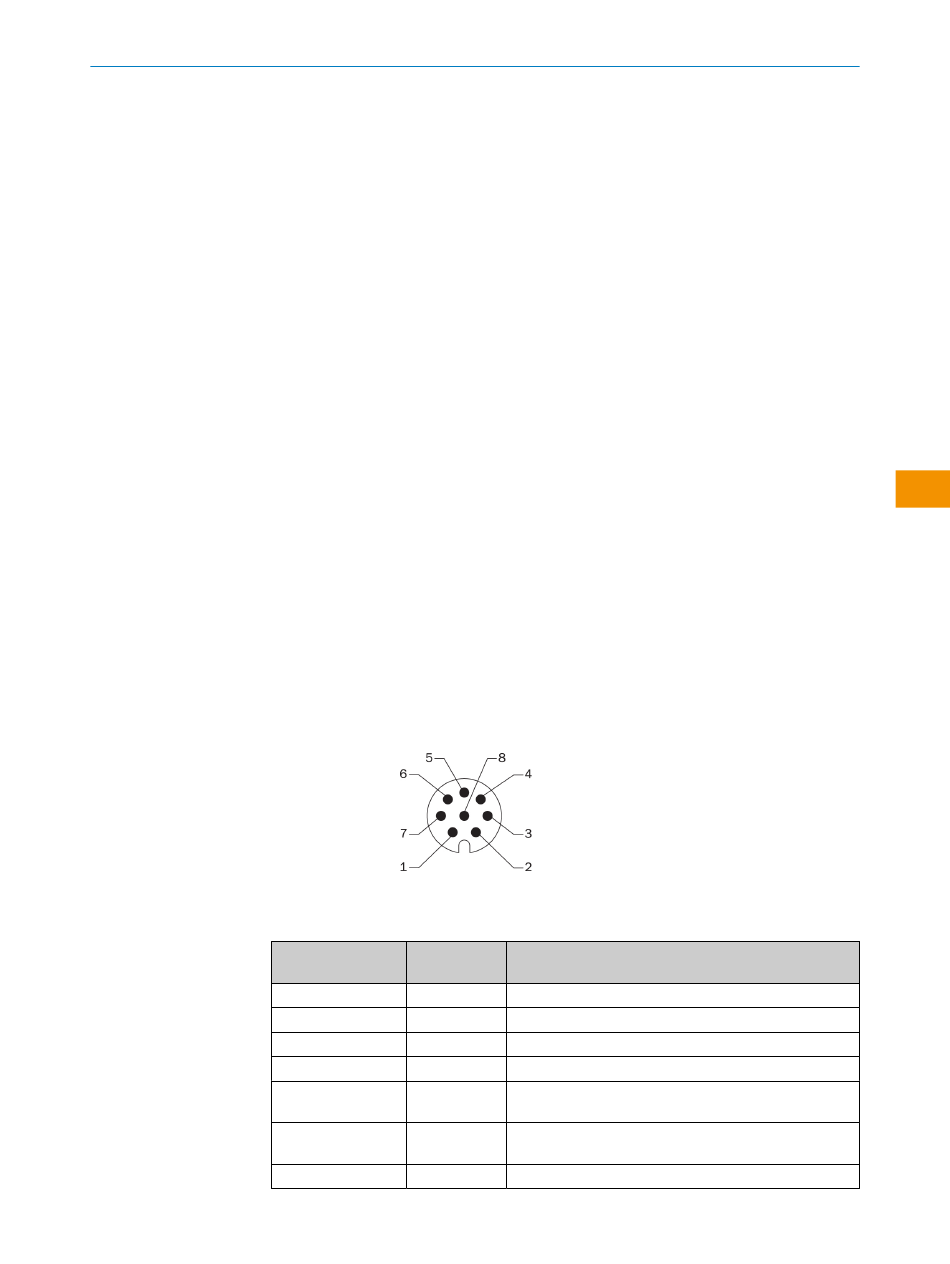

Abbildung 9: Anschluss M12, 8-polig
Tabelle 1: Pin-Belegung Anschluss M12, 8-polig
Pin Signal
M12, 8polig
1 COS–
2 COS+
3 SIN–
4 SIN+
5 Z¯
6
7 GND
Signalleitung
Signalleitung
Signalleitung
Signalleitung
Signalleitung (nicht für sicherheitsgerichtete Betriebsar‐
ten!)
Z Signalleitung (nicht für sicherheitsgerichtete Betriebsar‐
ten!)
Masseanschluss
