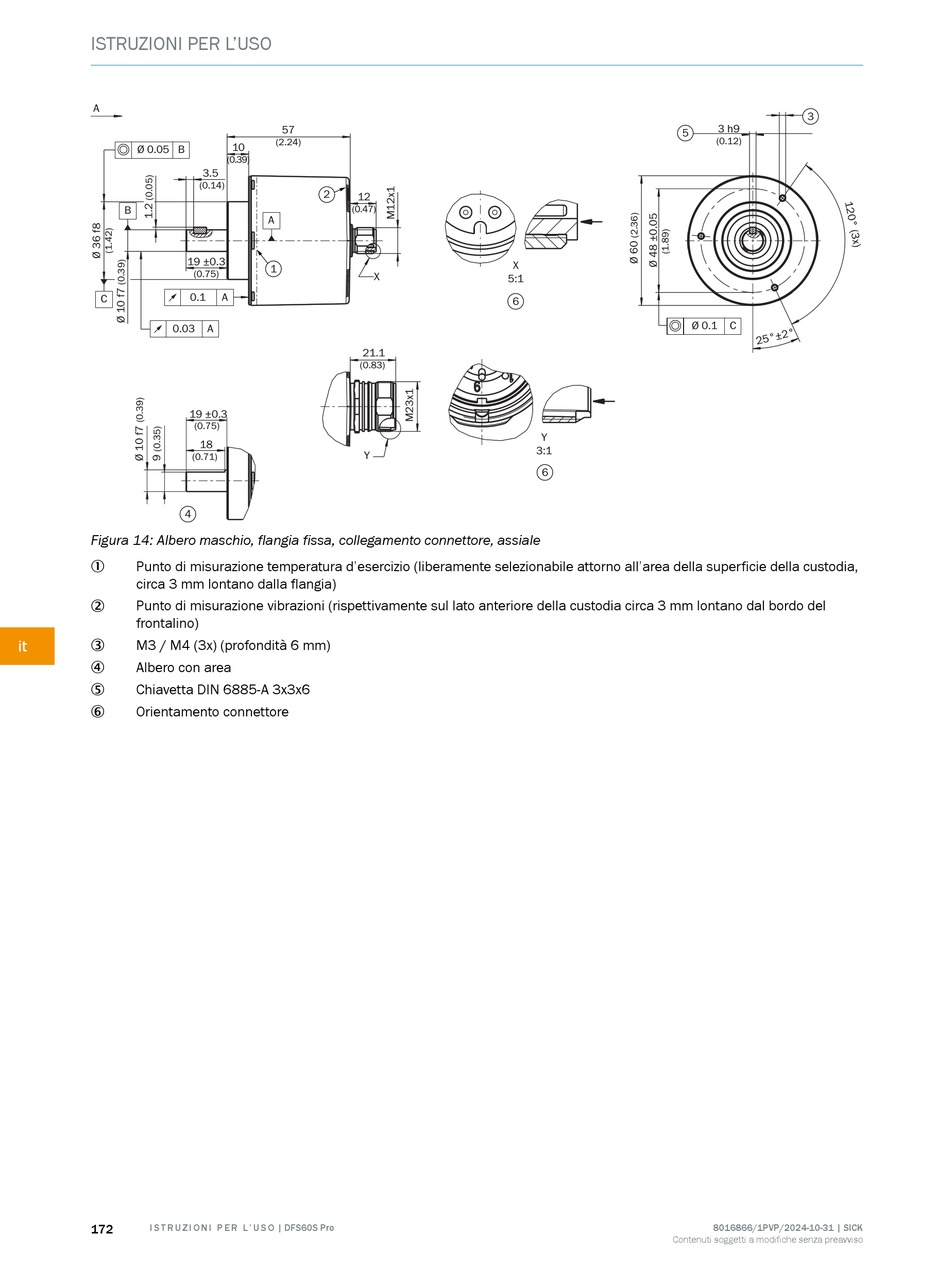

Figura 14: Albero maschio, flangia fissa, collegamento connettore, assiale
Punto di misurazione temperatura d'esercizio (liberamente selezionabile attorno all'area della superficie della custodia,
1
circa 3 mm lontano dalla flangia)
Punto di misurazione vibrazioni (rispettivamente sul lato anteriore della custodia circa 3 mm lontano dal bordo del
2
frontalino)
it M3 / M4 (3x) (profondità 6 mm)
3
Albero con area
4
Chiavetta DIN 6885-A 3x3x6
5
Orientamento connettore
6
