BETRIEBSANLEITUNG
A
de
4
2h9
5
C - C
2:1

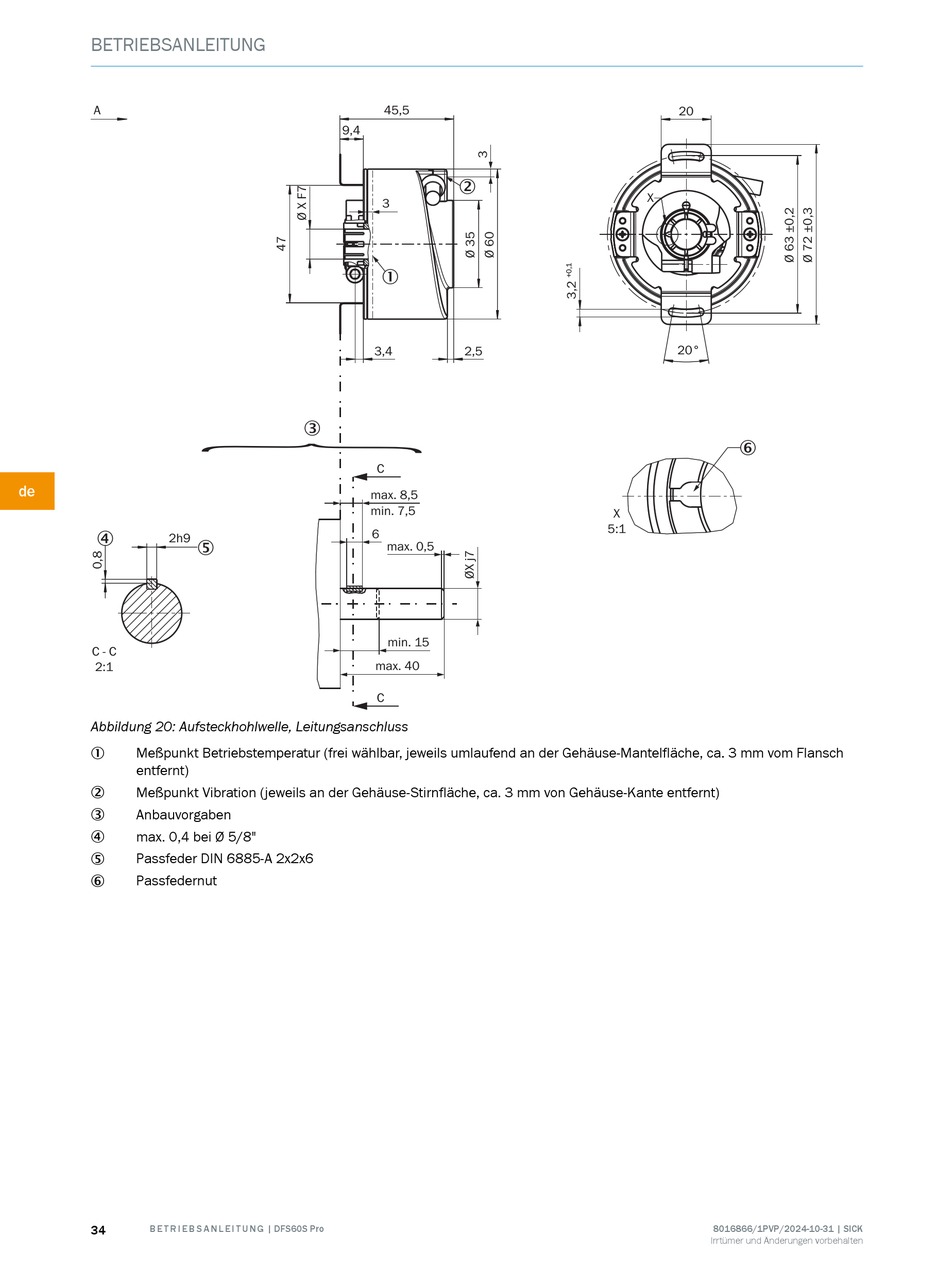

Abbildung 20: Aufsteckhohlwelle, Leitungsanschluss
Meßpunkt Betriebstemperatur (frei wählbar, jeweils umlaufend an der Gehäuse-Mantelfläche, ca. 3 mm vom Flansch
1
entfernt)
Meßpunkt Vibration (jeweils an der Gehäuse-Stirnfläche, ca. 3 mm von Gehäuse-Kante entfernt)
2
Anbauvorgaben
3
max. 0,4 bei Ø 5/8"
4
Passfeder DIN 6885-A 2x2x6
5
Passfedernut
6
34 B E T R I E B S A N L E I T U N G | DFS60S Pro
45,5
9,4
2
3
1
3,4 2,5
3
C
max. 8,5
min. 7,5
6
max. 0,5
min. 15
max. 40
C
20
X
20°
6
X
5:1
8016866/1PVP/2024-10-31 | SICK
Irrtümer und Änderungen vorbehalten
