88 I N S T R U C C I O N E S D E U S O | DFS60S Pro
Fije el par de apoyo largo (5) con un tornillo M4 (7) y una arandela (8) como
►
mínimo, y aplique el medio de fijación de tornillos en la rosca correspondiente
(téngase en cuenta apartado
Apriete el tornillo (7), par de apriete: 1,2 ± 0,1 Nm.
►
Apriete el tornillo Torx T20 (4) en el anillo de fijación (3); par de apriete:
►
3,5 ± 0,1 Nm.

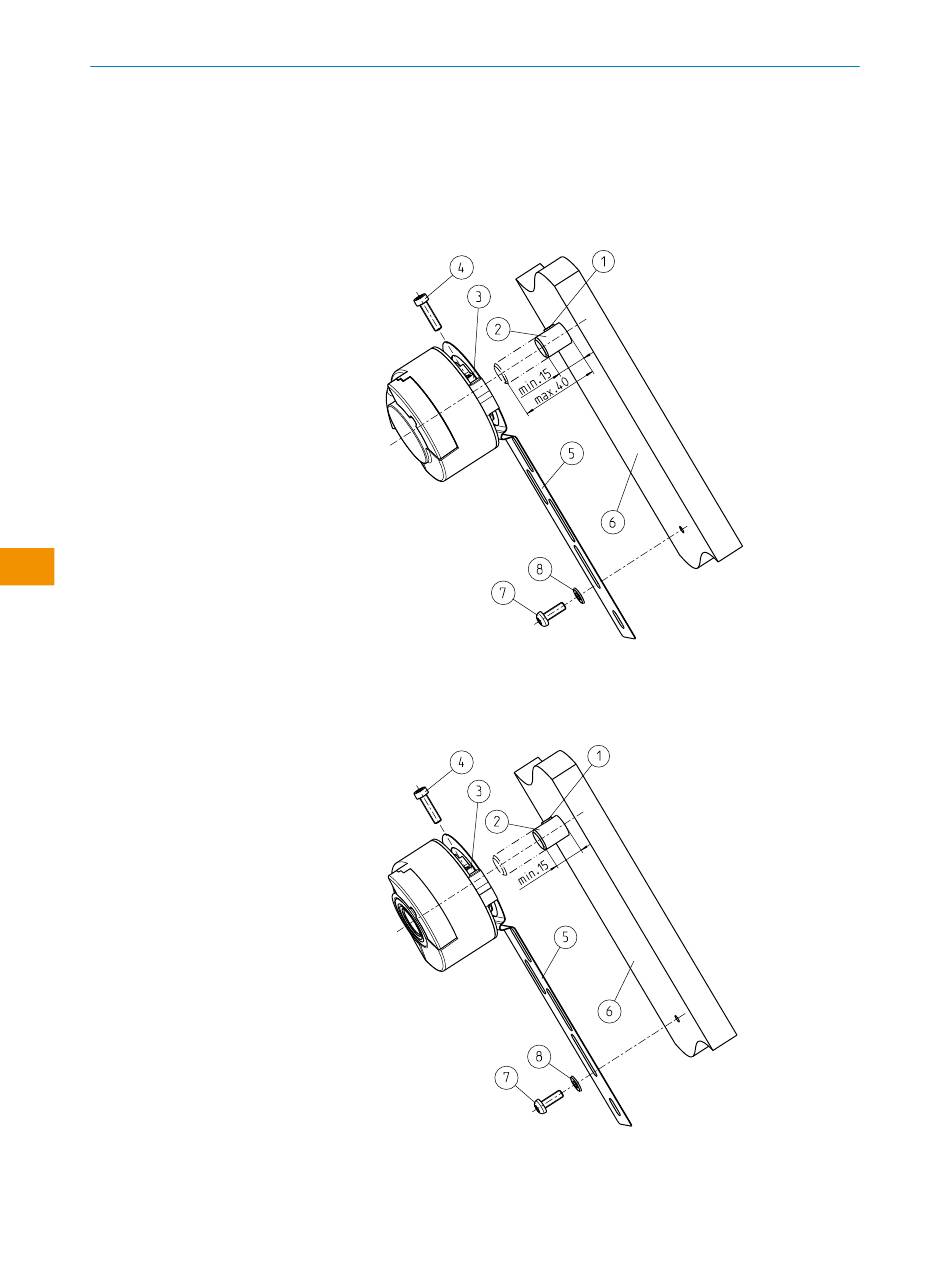

Figura 3: Montaje de encoder de eje hueco de inserción con par de apoyo unilateral largo
Figura 4: Montaje de encoder de eje hueco pasante con par de apoyo unilateral largo
5.2.1).
