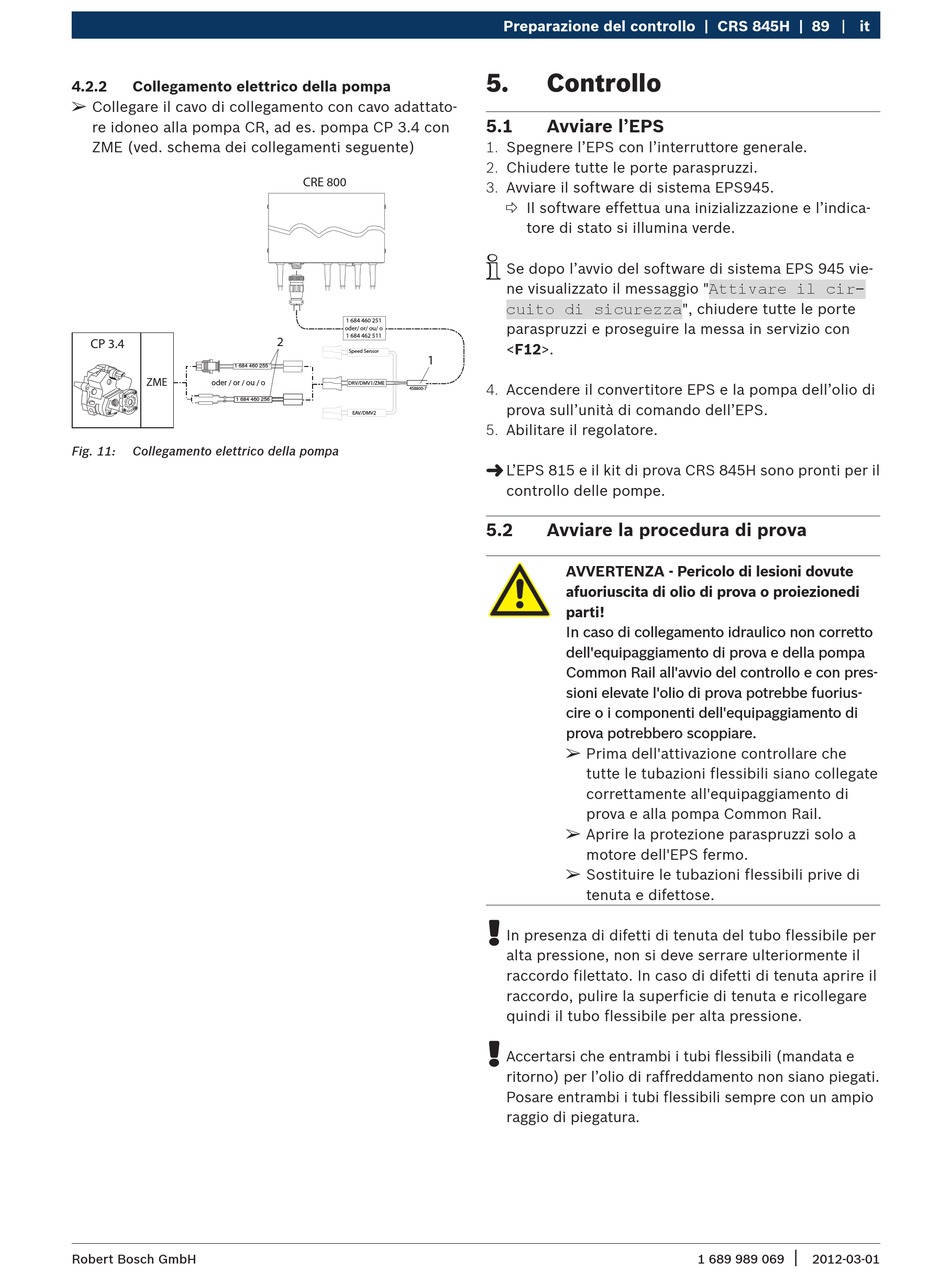

4.2.2 Collegamento elettrico della pompa
¶
Collegare il cavo di collegamento con cavo adattato-
re idoneo alla pompa CR, ad es. pompa CP 3.4 con
ZME (ved. schema dei collegamenti seguente)
CP 3.4
1 684 460 255
ZME
oder / or / ou / o
1 684 460 256
Fig. 11: Collegamento elettrico della pompa
Robert Bosch GmbH
CRE 800
1 684 460 251
oder/ or/ ou/ o
1 684 462 511
2
Speed Sensor
1
DRV/DMV1/ZME
458800-7
EAV/DMV2
Preparazione del controllo | CRS 845H | 89
5. Controllo
5.1 Avviare l'EPS
1. Spegnere l'EPS con l'interruttore generale.
2. Chiudere tutte le porte paraspruzzi.
3. Avviare il software di sistema EPS945.
 Il software effettua una inizializzazione e l'indica-
tore di stato si illumina verde.
i
Se dopo l'avvio del software di sistema EPS 945 vie-
ne visualizzato il messaggio "
cuito di sicurezza
paraspruzzi e proseguire la messa in servizio con
<F12>.
4. Accendere il convertitore EPS e la pompa dell'olio di
prova sull'unità di comando dell'EPS.
5. Abilitare il regolatore.
"
L 'EPS 815 e il kit di prova CRS 845H sono pronti per il
controllo delle pompe.
5.2 Avviare la procedura di prova
AVVERTENZA - Pericolo di lesioni dovute
afuoriuscita di olio di prova o proiezionedi
parti!
In caso di collegamento idraulico non corretto
dell'equipaggiamento di prova e della pompa
Common Rail all'avvio del controllo e con pres-
sioni elevate l'olio di prova potrebbe fuorius-
cire o i componenti dell'equipaggiamento di
prova potrebbero scoppiare.
¶
Prima dell'attivazione controllare che
tutte le tubazioni flessibili siano collegate
correttamente all'equipaggiamento di
prova e alla pompa Common Rail.
¶
Aprire la protezione paraspruzzi solo a
motore dell'EPS fermo.
¶
Sostituire le tubazioni flessibili prive di
tenuta e difettose.
!
In presenza di difetti di tenuta del tubo flessibile per
alta pressione, non si deve serrare ulteriormente il
raccordo filettato. In caso di difetti di tenuta aprire il
raccordo, pulire la superficie di tenuta e ricollegare
quindi il tubo flessibile per alta pressione.
!
Accertarsi che entrambi i tubi flessibili (mandata e
ritorno) per l'olio di raffreddamento non siano piegati.
Posare entrambi i tubi flessibili sempre con un ampio
raggio di piegatura.
it
Attivare il cir-
", chiudere tutte le porte
|
