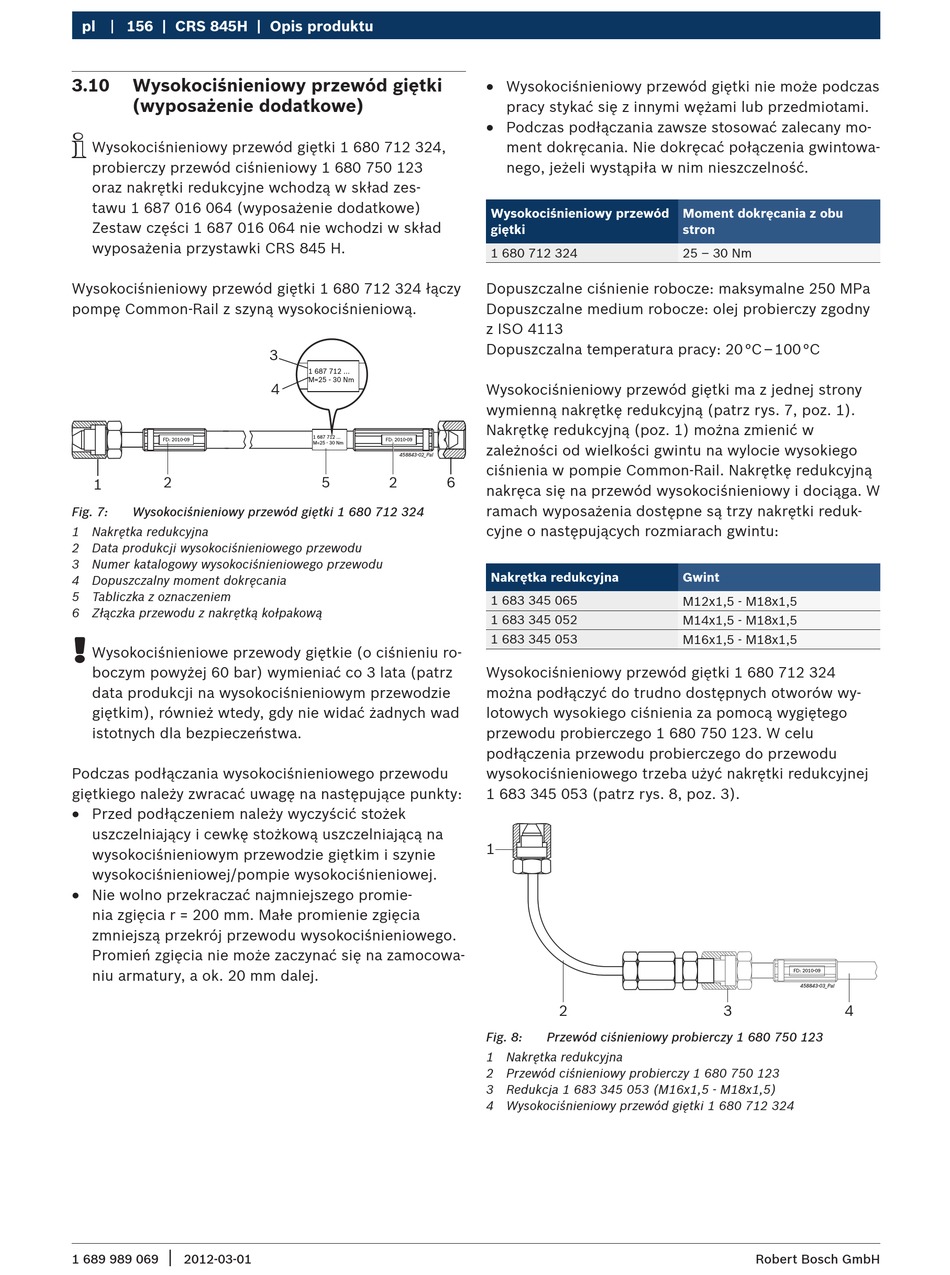

pl 156 | CRS 845H | Opis produktu
3.10 Wysokociśnieniowy przewód giętki
(wyposażenie dodatkowe)
i
Wysokociśnieniowy przewód giętki 1 680 712 324,
probierczy przewód ciśnieniowy 1 680 750 123
oraz nakrętki redukcyjne wchodzą w skład zes-
tawu 1 687 016 064 (wyposażenie dodatkowe)
Zestaw części 1 687 016 064 nie wchodzi w skład
wyposażenia przystawki CRS 845 H.
Wysokociśnieniowy przewód giętki 1 680 712 324 łączy
pompę Common-Rail z szyną wysokociśnieniową.
FD: 2010-09
2
1
Fig. 7: Wysokociśnieniowy przewód giętki 1 680 712 324
1 Nakrętka redukcyjna
2 Data produkcji wysokociśnieniowego przewodu
3 Numer katalogowy wysokociśnieniowego przewodu
4 Dopuszczalny moment dokręcania
5 Tabliczka z oznaczeniem
6 Złączka przewodu z nakrętką kołpakową
!
Wysokociśnieniowe przewody giętkie (o ciśnieniu ro-
boczym powyżej 60 bar) wymieniać co 3 lata (patrz
data produkcji na wysokociśnieniowym przewodzie
giętkim), również wtedy, gdy nie widać żadnych wad
istotnych dla bezpieczeństwa.
Podczas podłączania wysokociśnieniowego przewodu
giętkiego należy zwracać uwagę na następujące punkty:
R
Przed podłączeniem należy wyczyścić stożek
uszczelniający i cewkę stożkową uszczelniającą na
wysokociśnieniowym przewodzie giętkim i szynie
wysokociśnieniowej/pompie wysokociśnieniowej.
R
Nie wolno przekraczać najmniejszego promie-
nia zgięcia r = 200 mm. Małe promienie zgięcia
zmniejszą przekrój przewodu wysokociśnieniowego.
Promień zgięcia nie może zaczynać się na zamocowa-
niu armatury, a ok. 20 mm dalej.
|
1 689 989 069 2012-03-01
3
1 687 712 ...
M=25 - 30 Nm
4
1 687 712 ...
FD: 2010-09
M=25 - 30 Nm
458843-02_Pal
5 2 6
R
Wysokociśnieniowy przewód giętki nie może podczas
pracy stykać się z innymi wężami lub przedmiotami.
R
Podczas podłączania zawsze stosować zalecany mo-
ment dokręcania. Nie dokręcać połączenia gwintowa-
nego, jeżeli wystąpiła w nim nieszczelność.
Wysokociśnieniowy przewód
giętki
1 680 712 324
Dopuszczalne ciśnienie robocze: maksymalne 250 MPa
Dopuszczalne medium robocze: olej probierczy zgodny
z ISO 4113
Dopuszczalna temperatura pracy: 20 °C – 100 °C
Wysokociśnieniowy przewód giętki ma z jednej strony
wymienną nakrętkę redukcyjną (patrz rys. 7, poz. 1).
Nakrętkę redukcyjną (poz. 1) można zmienić w
zależności od wielkości gwintu na wylocie wysokiego
ciśnienia w pompie Common-Rail. Nakrętkę redukcyjną
nakręca się na przewód wysokociśnieniowy i dociąga. W
ramach wyposażenia dostępne są trzy nakrętki reduk-
cyjne o następujących rozmiarach gwintu:
Nakrętka redukcyjna
1 683 345 065
1 683 345 052
1 683 345 053
Wysokociśnieniowy przewód giętki 1 680 712 324
można podłączyć do trudno dostępnych otworów wy-
lotowych wysokiego ciśnienia za pomocą wygiętego
przewodu probierczego 1 680 750 123. W celu
podłączenia przewodu probierczego do przewodu
wysokociśnieniowego trzeba użyć nakrętki redukcyjnej
1 683 345 053 (patrz rys. 8, poz. 3).
1
2
Fig. 8: Przewód ciśnieniowy probierczy 1 680 750 123
1 Nakrętka redukcyjna
2 Przewód ciśnieniowy probierczy 1 680 750 123
3 Redukcja 1 683 345 053 (M16x1,5 - M18x1,5)
4 Wysokociśnieniowy przewód giętki 1 680 712 324
Moment dokręcania z obu
stron
25 – 30 Nm
Gwint
M12x1,5 - M18x1,5
M14x1,5 - M18x1,5
M16x1,5 - M18x1,5
FD: 2010-09
458843-03_Pal
3 4
