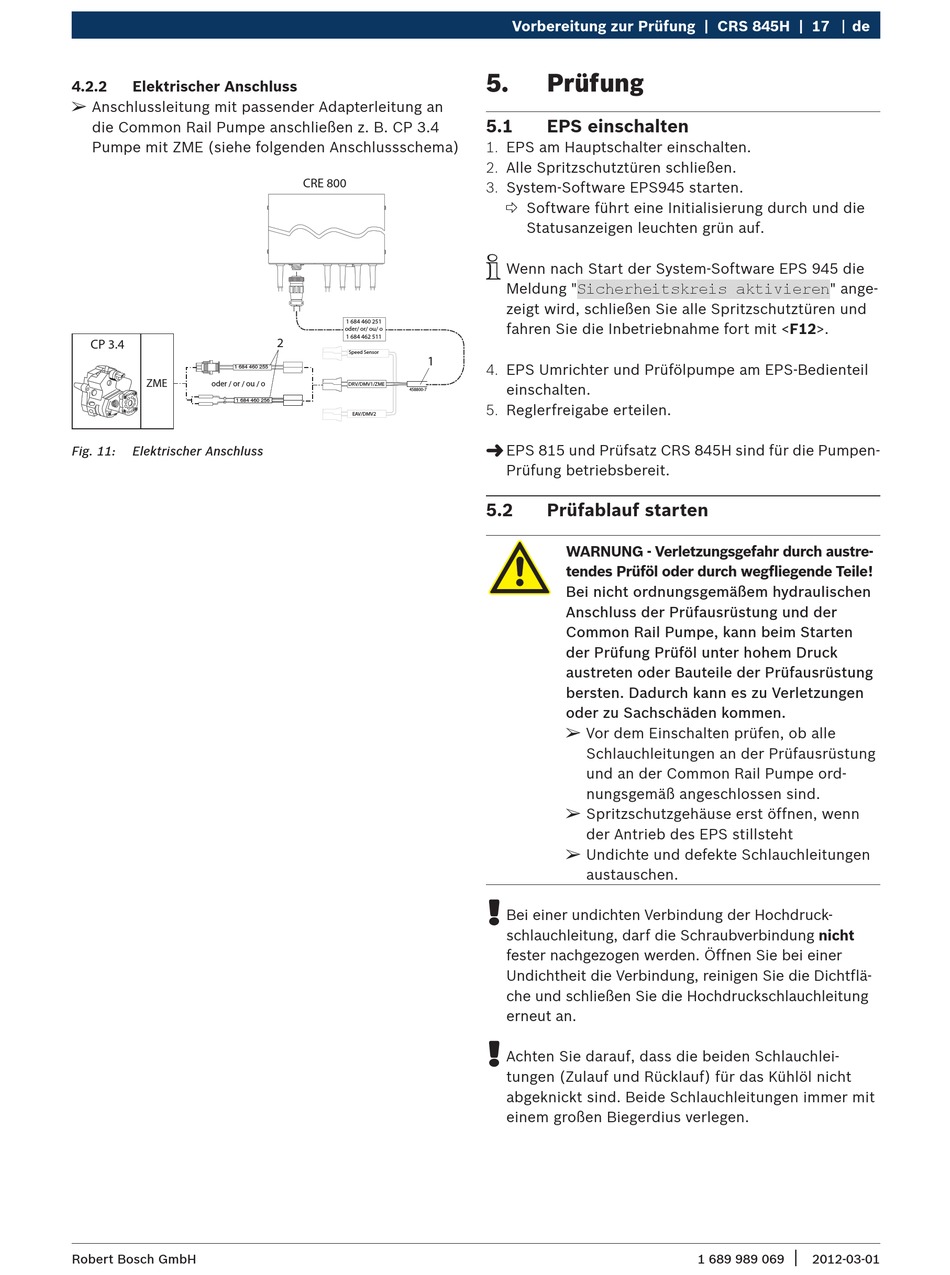

Bosch CRS 845H Originalbetriebsanleitung Seite 17

4.2.2 Elektrischer Anschluss
¶
Anschlussleitung mit passender Adapterleitung an
die Common Rail Pumpe anschließen z. B. CP 3.4
Pumpe mit ZME (siehe folgenden Anschlussschema)
CP 3.4
1 684 460 255
ZME
oder / or / ou / o
1 684 460 256
Fig. 11: Elektrischer Anschluss
Robert Bosch GmbH
CRE 800
1 684 460 251
oder/ or/ ou/ o
1 684 462 511
2
Speed Sensor
1
DRV/DMV1/ZME
458800-7
EAV/DMV2
Vorbereitung zur Prüfung | CRS 845H | 17
5. Prüfung
5.1 EPS einschalten
1. EPS am Hauptschalter einschalten.
2. Alle Spritzschutztüren schließen.
3. System-Software EPS945 starten.
 Software führt eine Initialisierung durch und die
Statusanzeigen leuchten grün auf.
i
Wenn nach Start der System-Software EPS 945 die
Sicherheitskreis aktivieren
Meldung "
zeigt wird, schließen Sie alle Spritzschutztüren und
fahren Sie die Inbetriebnahme fort mit <F12>.
4. EPS Umrichter und Prüfölpumpe am EPS-Bedienteil
einschalten.
5. Reglerfreigabe erteilen.
"
EPS 815 und Prüfsatz CRS 845H sind für die Pumpen-
Prüfung betriebsbereit.
5.2 Prüfablauf starten
WARNUNG - Verletzungsgefahr durch austre-
tendes Prüföl oder durch wegfliegende Teile!
Bei nicht ordnungsgemäßem hydraulischen
Anschluss der Prüfausrüstung und der
Common Rail Pumpe, kann beim Starten
der Prüfung Prüföl unter hohem Druck
austreten oder Bauteile der Prüfausrüstung
bersten. Dadurch kann es zu Verletzungen
oder zu Sachschäden kommen.
¶
Vor dem Einschalten prüfen, ob alle
Schlauchleitungen an der Prüfausrüstung
und an der Common Rail Pumpe ord-
nungsgemäß angeschlossen sind.
¶
Spritzschutzgehäuse erst öffnen, wenn
der Antrieb des EPS stillsteht
¶
Undichte und defekte Schlauchleitungen
austauschen.
!
Bei einer undichten Verbindung der Hochdruck-
schlauchleitung, darf die Schraubverbindung nicht
fester nachgezogen werden. Öffnen Sie bei einer
Undichtheit die Verbindung, reinigen Sie die Dichtflä-
che und schließen Sie die Hochdruckschlauchleitung
erneut an.
!
Achten Sie darauf, dass die beiden Schlauchlei-
tungen (Zulauf und Rücklauf) für das Kühlöl nicht
abgeknickt sind. Beide Schlauchleitungen immer mit
einem großen Biegerdius verlegen.
