Módulo de memoria para la detección de rail
(Fig. 5, Pos. 12).
El software reconoce la configuración de rail actual
mediante el modo de memoria. La información sobre
la configuración del rail (presión de desconexión de
emergencia, presión máxima, etc.) viene configurada de
fábrica y no se puede modificar.
Válvulas de regulación de presión (Fig. 5, Pos. 8)
Las válvulas de regulación de presión (Pos. 8) tienen la
tarea de ajustar y mantener la presión en el Rail de alta
presión. Las tres válvulas de regulación de presión es-
tán conmutadas en paralelo, por lo que se encuentran
siempre simultáneamente en servicio.
Modo de funcionamiento:
En el interior de una válvula reguladora de presión se
encuentra un inducido. El inducido presiona hacia abajo
con fuerza elástica una bola en el anillo obturador y aísla
el lado de alta presión del lado de baja presión. Adicio-
nalmente a la fuerza elástica, un electroimán aplica una
fuerza sobre el inducido.
Si no se excitan las válvulas de regulación de presión,
es decir, que el electroimán permanece sin corriente, la
fuerza de alta presión en el Rail aprieta contra la fuerza
elástica de tal modo, que las válvulas de regulación de
presión se mantienen más o menos abiertas en función
del caudal de la bomba.
Si se quiere aumentar la presión en el Rail, además de la
fuerza elástica debe generarse la fuerza magnética. Se
excitan (se aplica tensión a) las válvulas de regulación de
presión, por lo que se cierran las mismas, hasta alcanzar
un equilibrio de fuerzas entra la fuerza de alta presión,
por un lado, y la fuerza elástica, por otro lado. Las mis-
mas se quedan en una posición abierta y mantienen
constante la presión en el Rail.
3.9.2
Distribuidor
Tanto el distribuidor (Fig. 4, Pos. 2) como el Rail de alta
presión están montados a la pared de montaje (Fig. 4,
Pos. 1) con una escuadra de sujeción. El distribuidor re-
parte el caudal total procedente del rail de alta presión
en seis canales y el aceite de ensayo en los distintos inter-
cambiadores de calor a través las mangueras hidráulicas.
Robert Bosch GmbH
Descripción del producto | CRS 845H | 65
3.9.3
Válvula de regulación de presión
Con la válvula de regulación de presión se ajusta la pre-
sión de retorno o de rebose de la bomba CR necesaria
para la comprobación de bombas. La válvula reguladora
está unida a la conexión de manómetro para depresión/
presión interior de bomba del EPS a través de una man-
guera de conexión (Pos. 1). De este modo puede leerse
la presión de retorno o de rebose en el manómetro
(Pos. 2). Con la manguera de conexión (Pos. 3) se une la
válvula reguladora a la conexión de retorno o de rebose
de la bomba CR. Girando el volante (Pos. 4) en la válvula
de regulación de presión y con la ayuda del manómetro
se ajusta el retorno necesario o la presión de rebose
necesaria (ver las instrucciones de comprobación para
la correspondiente bomba de alta presión con Common
Rail). La gama de ajuste de la válvula de regulación de
presión es de 0 -250 KPa.
2
3

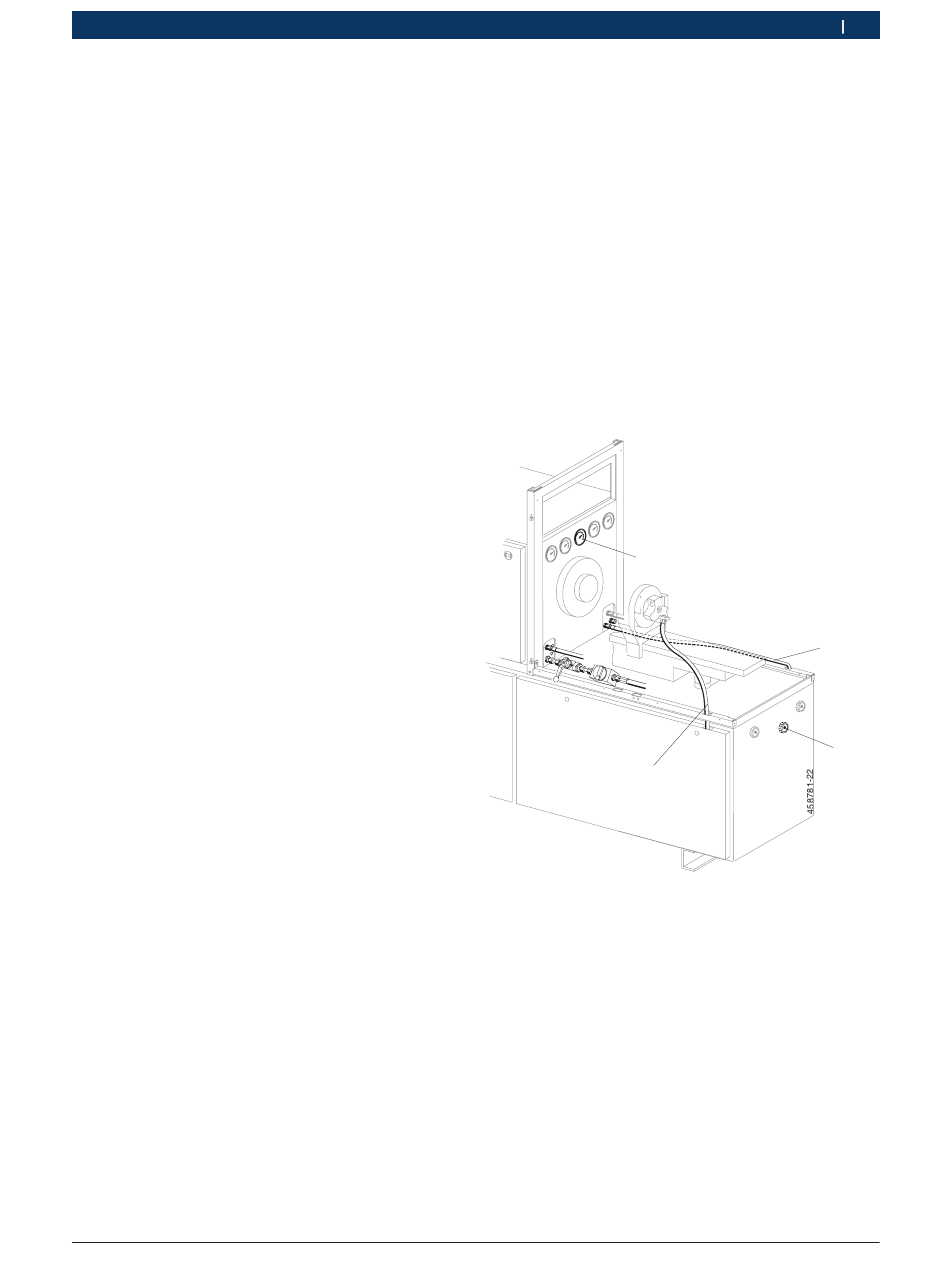

Fig. 6:
Válvula de regulación de presión
1 Manguera de conexión
2 Manómetro
3 Manguera de conexión (bomba CR)
4 Volante
es
1
4
|
1 689 989 069
2012-03-01
