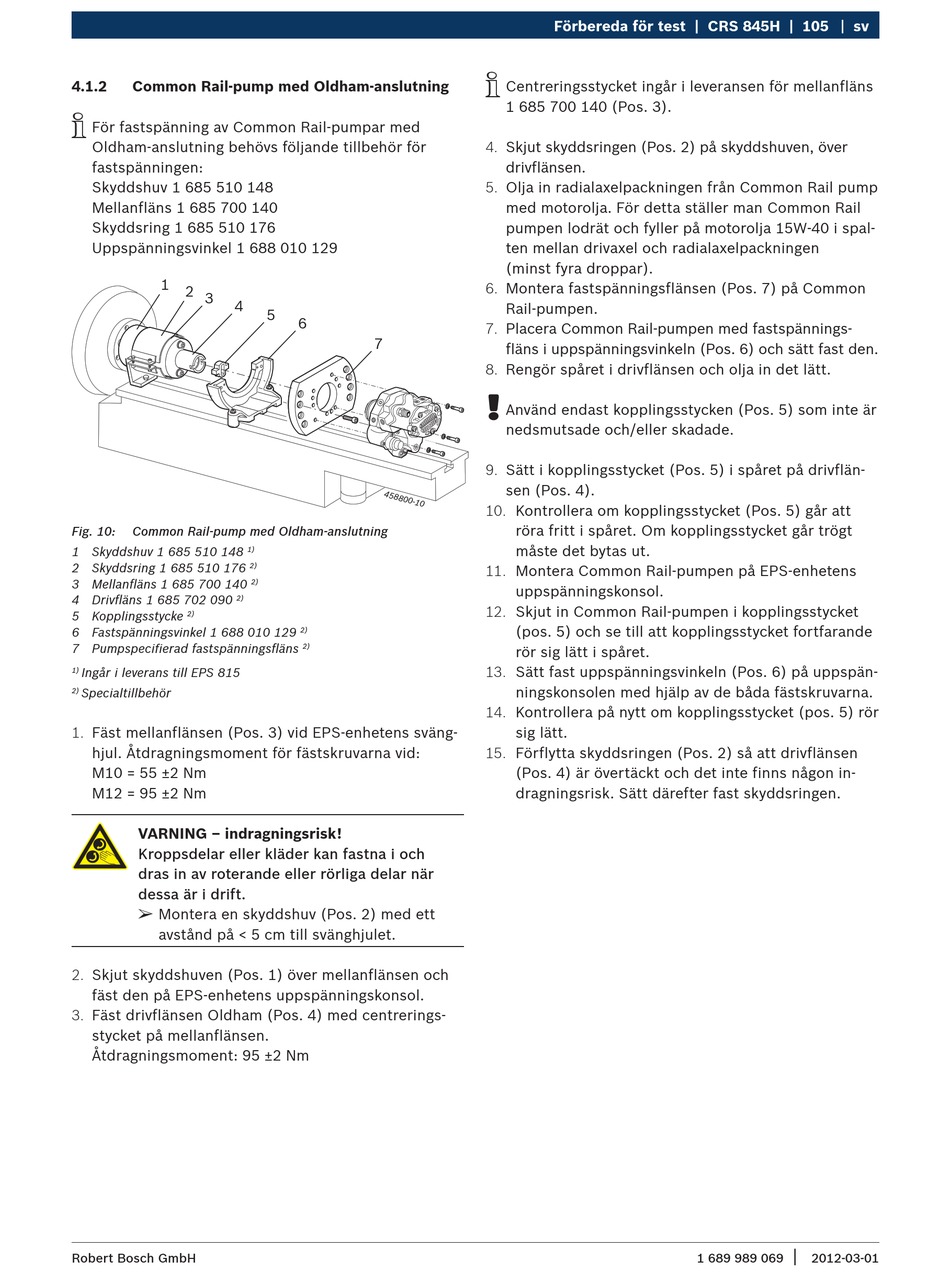

Bosch CRS 845H Originalbetriebsanleitung Seite 105

4.1.2 Common Rail-pump med Oldham-anslutning
i
För fastspänning av Common Rail-pumpar med
Oldham-anslutning behövs följande tillbehör för
fastspänningen:
Skyddshuv 1 685 510 148
Mellanfläns 1 685 700 140
Skyddsring 1 685 510 176
Uppspänningsvinkel 1 688 010 129
1
2
3
4
Fig. 10: Common Rail-pump med Oldham-anslutning
1 Skyddshuv 1 685 510 148
1)
2 Skyddsring 1 685 510 176
2)
3 Mellanfläns 1 685 700 140
4 Drivfläns 1 685 702 090
2)
5 Kopplingsstycke
2)
6 Fastspänningsvinkel 1 688 010 129
7 Pumpspecifierad fastspänningsfläns
Ingår i leverans till EPS 815
1)
Specialtillbehör
2)
1. Fäst mellanflänsen (Pos. 3) vid EPS-enhetens sväng-
hjul. Åtdragningsmoment för fästskruvarna vid:
M10 = 55 ±2 Nm
M12 = 95 ±2 Nm
VARNING – indragningsrisk!
Kroppsdelar eller kläder kan fastna i och
dras in av roterande eller rörliga delar när
dessa är i drift.
¶
Montera en skyddshuv (Pos. 2) med ett
avstånd på < 5 cm till svänghjulet.
2. Skjut skyddshuven (Pos. 1) över mellanflänsen och
fäst den på EPS-enhetens uppspänningskonsol.
3. Fäst drivflänsen Oldham (Pos. 4) med centrerings-
stycket på mellanflänsen.
Åtdragningsmoment: 95 ±2 Nm
Robert Bosch GmbH
5
6
7
2)
2)
2)
Förbereda för test | CRS 845H | 105
i
Centreringsstycket ingår i leveransen för mellanfläns
1 685 700 140 (Pos. 3).
4. Skjut skyddsringen (Pos. 2) på skyddshuven, över
drivflänsen.
5. Olja in radialaxelpackningen från Common Rail pump
med motorolja. För detta ställer man Common Rail
pumpen lodrät och fyller på motorolja 15W-40 i spal-
ten mellan drivaxel och radialaxelpackningen
(minst fyra droppar).
6. Montera fastspänningsflänsen (Pos. 7) på Common
Rail-pumpen.
7. Placera Common Rail-pumpen med fastspännings-
fläns i uppspänningsvinkeln (Pos. 6) och sätt fast den.
8. Rengör spåret i drivflänsen och olja in det lätt.
!
Använd endast kopplingsstycken (Pos. 5) som inte är
nedsmutsade och/eller skadade.
9. Sätt i kopplingsstycket (Pos. 5) i spåret på drivflän-
sen (Pos. 4).
10. Kontrollera om kopplingsstycket (Pos. 5) går att
röra fritt i spåret. Om kopplingsstycket går trögt
måste det bytas ut.
11. Montera Common Rail-pumpen på EPS-enhetens
uppspänningskonsol.
12. Skjut in Common Rail-pumpen i kopplingsstycket
(pos. 5) och se till att kopplingsstycket fortfarande
rör sig lätt i spåret.
13. Sätt fast uppspänningsvinkeln (Pos. 6) på uppspän-
ningskonsolen med hjälp av de båda fästskruvarna.
14. Kontrollera på nytt om kopplingsstycket (pos. 5) rör
sig lätt.
15. Förflytta skyddsringen (Pos. 2) så att drivflänsen
(Pos. 4) är övertäckt och det inte finns någon in-
dragningsrisk. Sätt därefter fast skyddsringen.
sv
|
