用于油轨识别的存储模块（图 5，编号 12）
软件通过存储模块察觉当前的油轨配置。关于油轨配置的信
息（紧急截止压力、最大压力等等）是车间方面决定的，并
且是不能改变的。
调压阀（图 5，编号 8）
调压阀（编号 8）的任务是调节高压轨内压力并保持。所有
这三个调压阀是并联连接的，并且因此始终是同时使用的。
作用原理：
调压阀内部有一个电枢。该电枢利用弹力将一个球体向下推进
密封座上，并且将高压侧与低压侧隔离。 除了弹簧力，电磁
铁向衔铁施加了一个力。
如果调压阀没有被驱动，即电磁铁保持断电状态，油轨中的
高压力压向弹簧力，使得调压阀根据油泵供给量更多或更少
得保持打开状态。
如果应在油轨中提高压力，必须除了弹簧力外还建立磁力。
调压阀被驱动（通电了）并且因此关闭，直到一侧的高压力
和另一侧的磁力和弹簧力之间达到力平衡。然后它们停在一
个打开位置并在油轨内保持恒压。
3.9.2 分配器
分配器 （图 4，编号 2） 是像高压轨一样，通过一个支架
被装配在安装板 （图 4，编号 1） 上的。分配器将来自高
压轨的总供给量分配入六个通道，并且将检测用油通过液压
软管分配入热交换器。
Robert Bosch GmbH
产品说明 | CRS 845H | 209
3.9.3 调压阀
通过调压阀调节对于油泵检测必需的CR 油泵的回流压力或溢
出压力。调压阀是通过连接软管（编号 1）与用于 EPS 的
负压/泵内压力的压力表接头相连的。
由此可读出压力表（编号 2）上的回流压力或溢出压力。用连
接软管（编号 3）将调压阀与 CR 泵的回流接头或溢流接头相
连。通过转动调压阀上的手轮（编号 4）并借助压力表调节必
需的回流压力或溢出压力（参见各个共轨高压泵的检测说明
书）。调压阀的调节范围是 0–250 Kpa。
2
3

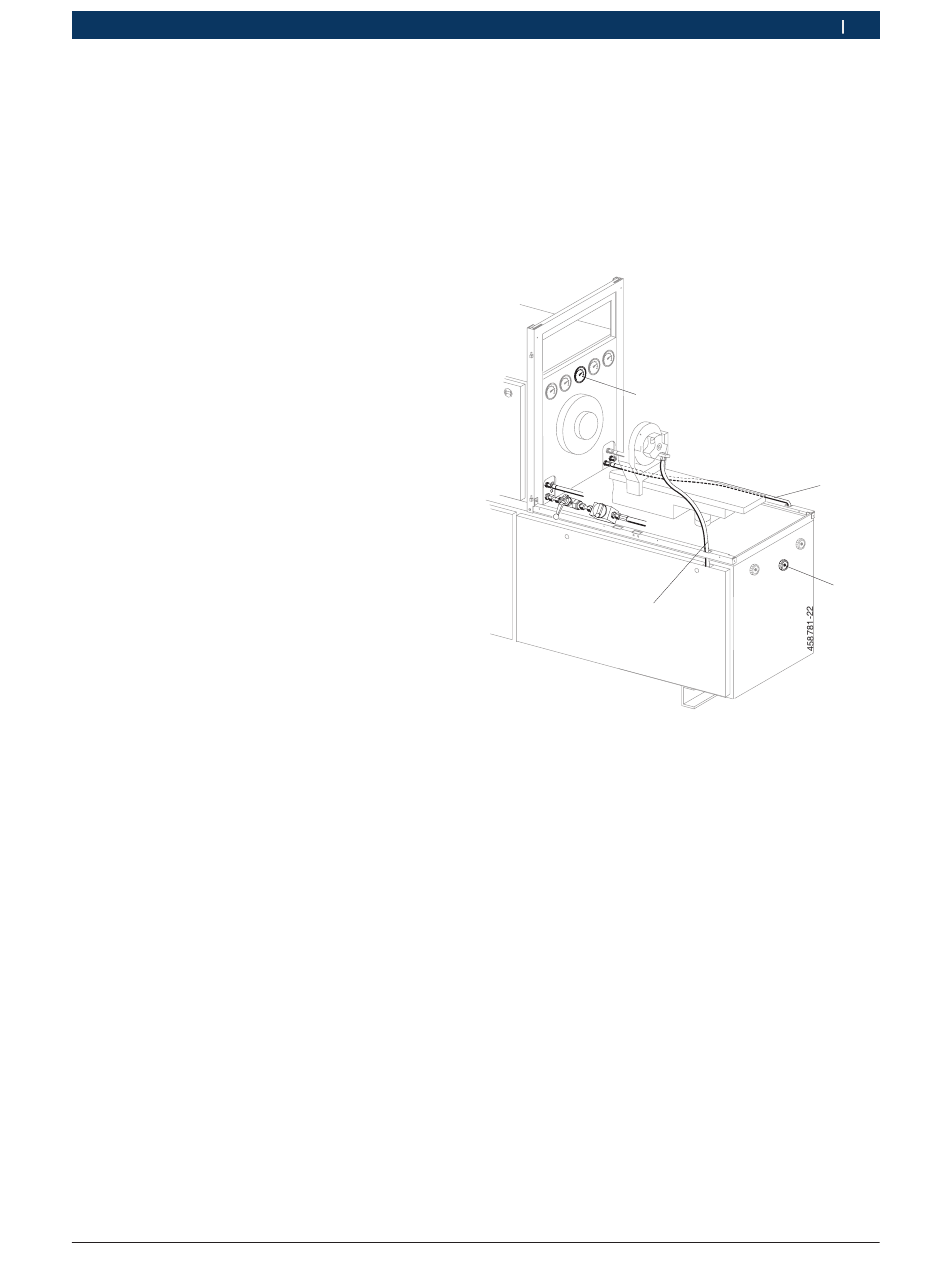

插图 6: 调压阀
1 连接软管（压力显示）
2 压力表
3 连接软管（CR 泵）
4 手轮
cs
1
4
|
