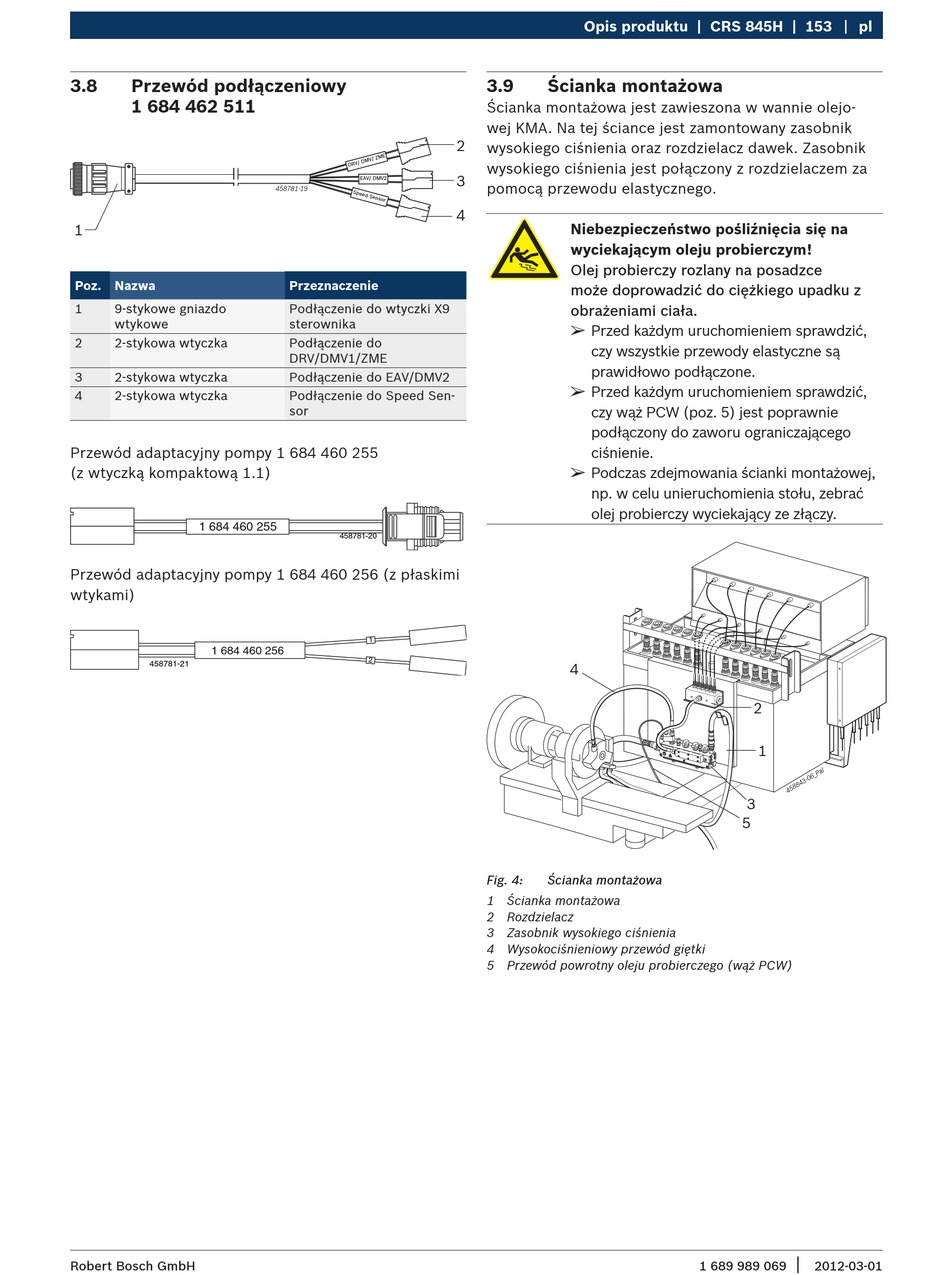

3.8
Przewód podłączeniowy
1 684 462 511
1
Poz.
Nazwa
1
9-stykowe gniazdo
wtykowe
2
2-stykowa wtyczka
3
2-stykowa wtyczka
4
2-stykowa wtyczka
Przewód adaptacyjny pompy 1 684 460 255
(z wtyczką kompaktową 1.1)
1 684 460 255
Przewód adaptacyjny pompy 1 684 460 256 (z płaskimi
wtykami)
1 684 460 256
458781-21
Robert Bosch GmbH
2
3
EAV/ DMV2
458781-19
4
Przeznaczenie
Podłączenie do wtyczki X9
sterownika
Podłączenie do
DRV/DMV1/ZME
Podłączenie do EAV/DMV2
Podłączenie do Speed Sen-
sor
458781-20
Opis produktu | CRS 845H | 153
3.9
Ścianka montażowa
Ścianka montażowa jest zawieszona w wannie olejo-
wej KMA. Na tej ściance jest zamontowany zasobnik
wysokiego ciśnienia oraz rozdzielacz dawek. Zasobnik
wysokiego ciśnienia jest połączony z rozdzielaczem za
pomocą przewodu elastycznego.
Niebezpieczeństwo pośliźnięcia się na
wyciekającym oleju probierczym!
Olej probierczy rozlany na posadzce
może doprowadzić do ciężkiego upadku z
obrażeniami ciała.
Przed każdym uruchomieniem sprawdzić,
czy wszystkie przewody elastyczne są
prawidłowo podłączone.
Przed każdym uruchomieniem sprawdzić,
czy wąż PCW (poz. 5) jest poprawnie
podłączony do zaworu ograniczającego
ciśnienie.
Podczas zdejmowania ścianki montażowej,
np. w celu unieruchomienia stołu, zebrać
olej probierczy wyciekający ze złączy.
4
Fig. 4:
Ścianka montażowa
1 Ścianka montażowa
2 Rozdzielacz
3 Zasobnik wysokiego ciśnienia
4 Wysokociśnieniowy przewód giętki
5 Przewód powrotny oleju probierczego (wąż PCW)
pl
2
1
3
5
|
1 689 989 069
2012-03-01
