it 88 | CRS 845H | Preparazione del controllo

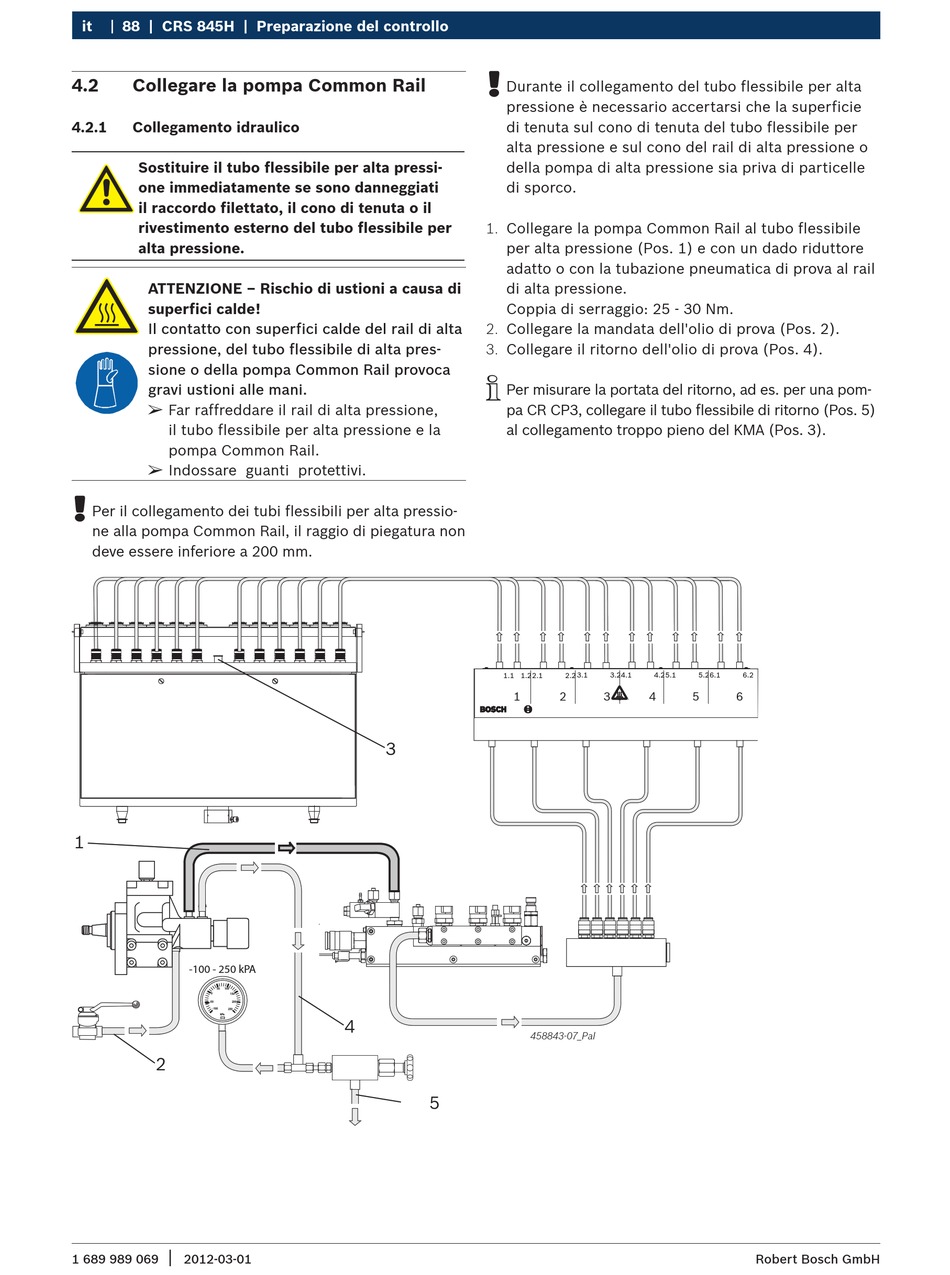

4.2 Collegare la pompa Common Rail
4.2.1 Collegamento idraulico
Sostituire il tubo flessibile per alta pressi-
one immediatamente se sono danneggiati
il raccordo filettato, il cono di tenuta o il
rivestimento esterno del tubo flessibile per
alta pressione.
ATTENZIONE – Rischio di ustioni a causa di
superfici calde!
Il contatto con superfici calde del rail di alta
pressione, del tubo flessibile di alta pres-
sione o della pompa Common Rail provoca
gravi ustioni alle mani.
¶
Far raffreddare il rail di alta pressione,
il tubo flessibile per alta pressione e la
pompa Common Rail.
¶
Indossare guanti protettivi.
!
Per il collegamento dei tubi flessibili per alta pressio-
ne alla pompa Common Rail, il raggio di piegatura non
deve essere inferiore a 200 mm.
1
-100 - 250 kPA
100
50
0
150
-50 200
-100 250
kPa
2
|
1 689 989 069 2012-03-01
!
Durante il collegamento del tubo flessibile per alta
pressione è necessario accertarsi che la superficie
di tenuta sul cono di tenuta del tubo flessibile per
alta pressione e sul cono del rail di alta pressione o
della pompa di alta pressione sia priva di particelle
di sporco.
1. Collegare la pompa Common Rail al tubo flessibile
per alta pressione (Pos. 1) e con un dado riduttore
adatto o con la tubazione pneumatica di prova al rail
di alta pressione.
Coppia di serraggio: 25 - 30 Nm.
2. Collegare la mandata dell'olio di prova (Pos. 2).
3. Collegare il ritorno dell'olio di prova (Pos. 4).
i
Per misurare la portata del ritorno, ad es. per una pom-
pa CR CP3, collegare il tubo flessibile di ritorno (Pos. 5)
al collegamento troppo pieno del KMA (Pos. 3).
1.1 1.22.1
1
3
4
5
2.2 3.1 3.24.1 4.25.1 5.26.1
2 3 4 5
458843-07_Pal
6.2
6
