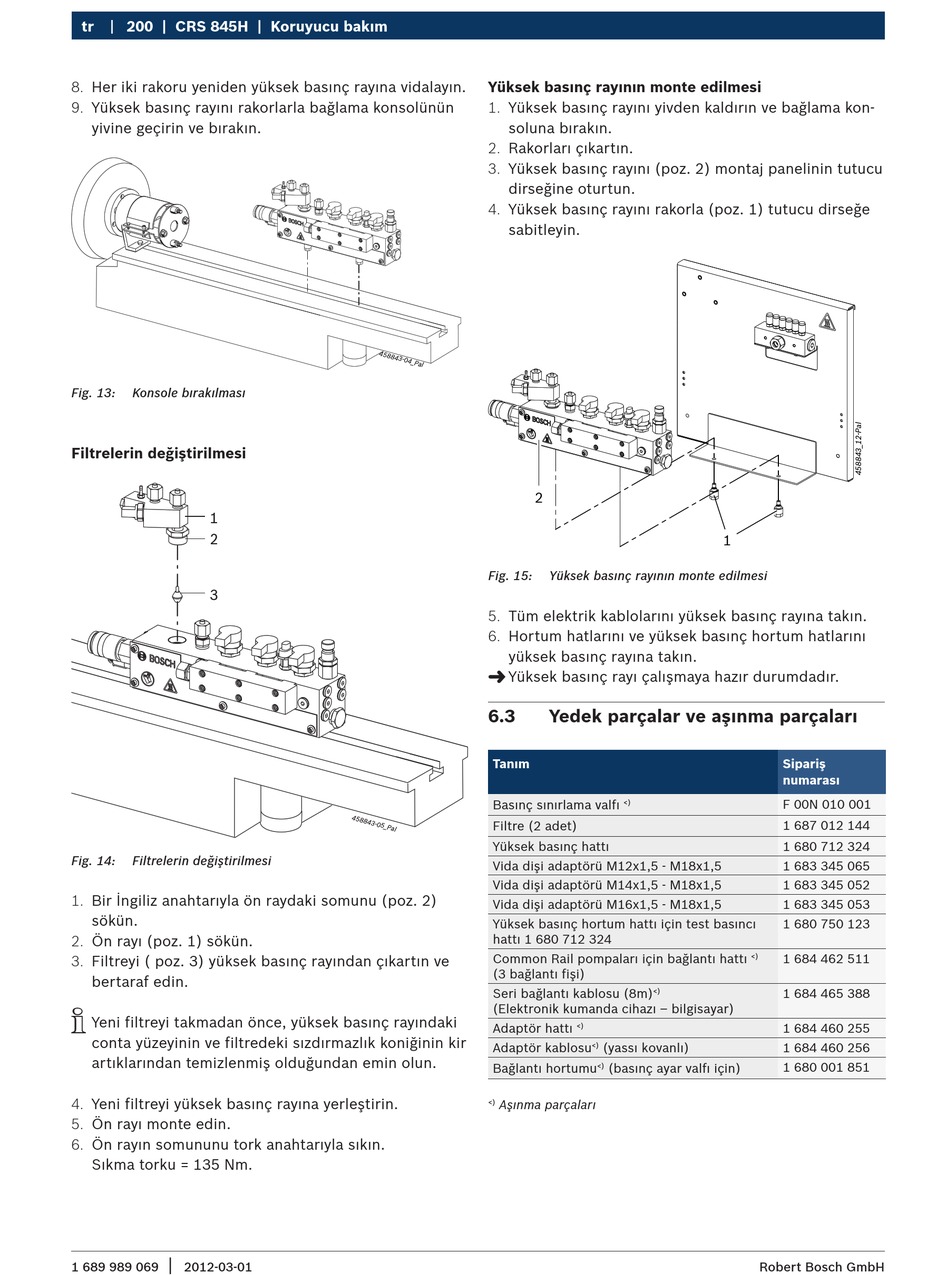

tr 200 | CRS 845H | Koruyucu bakım
8. Her iki rakoru yeniden yüksek basınç rayına vidalayın.
9. Yüksek basınç rayını rakorlarla bağlama konsolünün
yivine geçirin ve bırakın.
Fig. 13: Konsole bırakılması
Filtrelerin değiştirilmesi
1
2
3
Fig. 14: Filtrelerin değiştirilmesi
1. Bir İngiliz anahtarıyla ön raydaki somunu (poz. 2)
sökün.
2. Ön rayı (poz. 1) sökün.
3. Filtreyi ( poz. 3) yüksek basınç rayından çıkartın ve
bertaraf edin.
i
Yeni filtreyi takmadan önce, yüksek basınç rayındaki
conta yüzeyinin ve filtredeki sızdırmazlık koniğinin kir
artıklarından temizlenmiş olduğundan emin olun.
4. Yeni filtreyi yüksek basınç rayına yerleştirin.
5. Ön rayı monte edin.
6. Ön rayın somununu tork anahtarıyla sıkın.
Sıkma torku = 135 Nm.
|
1 689 989 069 2012-03-01
Yüksek basınç rayının monte edilmesi
1. Yüksek basınç rayını yivden kaldırın ve bağlama kon-
soluna bırakın.
2. Rakorları çıkartın.
3. Yüksek basınç rayını (poz. 2) montaj panelinin tutucu
dirseğine oturtun.
4. Yüksek basınç rayını rakorla (poz. 1) tutucu dirseğe
sabitleyin.
2
Fig. 15: Yüksek basınç rayının monte edilmesi
5. Tüm elektrik kablolarını yüksek basınç rayına takın.
6. Hortum hatlarını ve yüksek basınç hortum hatlarını
yüksek basınç rayına takın.
"
Yüksek basınç rayı çalışmaya hazır durumdadır.
6.3 Yedek parçalar ve aşınma parçaları
Tanım
Basınç sınırlama valfı
<)
Filtre (2 adet)
Yüksek basınç hattı
Vida dişi adaptörü M12x1,5 - M18x1,5
Vida dişi adaptörü M14x1,5 - M18x1,5
Vida dişi adaptörü M16x1,5 - M18x1,5
Yüksek basınç hortum hattı için test basıncı
hattı 1 680 712 324
Common Rail pompaları için bağlantı hattı
(3 bağlantı fişi)
Seri bağlantı kablosu (8m)
<)
(Elektronik kumanda cihazı – bilgisayar)
Adaptör hattı
<)
Adaptör kablosu (yassı kovanlı)
<)
Bağlantı hortumu (basınç ayar valfı için)
<)
Aşınma parçaları
<)
1
Sipariş
numarası
F 00N 010 001
1 687 012 144
1 680 712 324
1 683 345 065
1 683 345 052
1 683 345 053
1 680 750 123
1 684 462 511
<)
1 684 465 388
1 684 460 255
1 684 460 256
1 680 001 851
