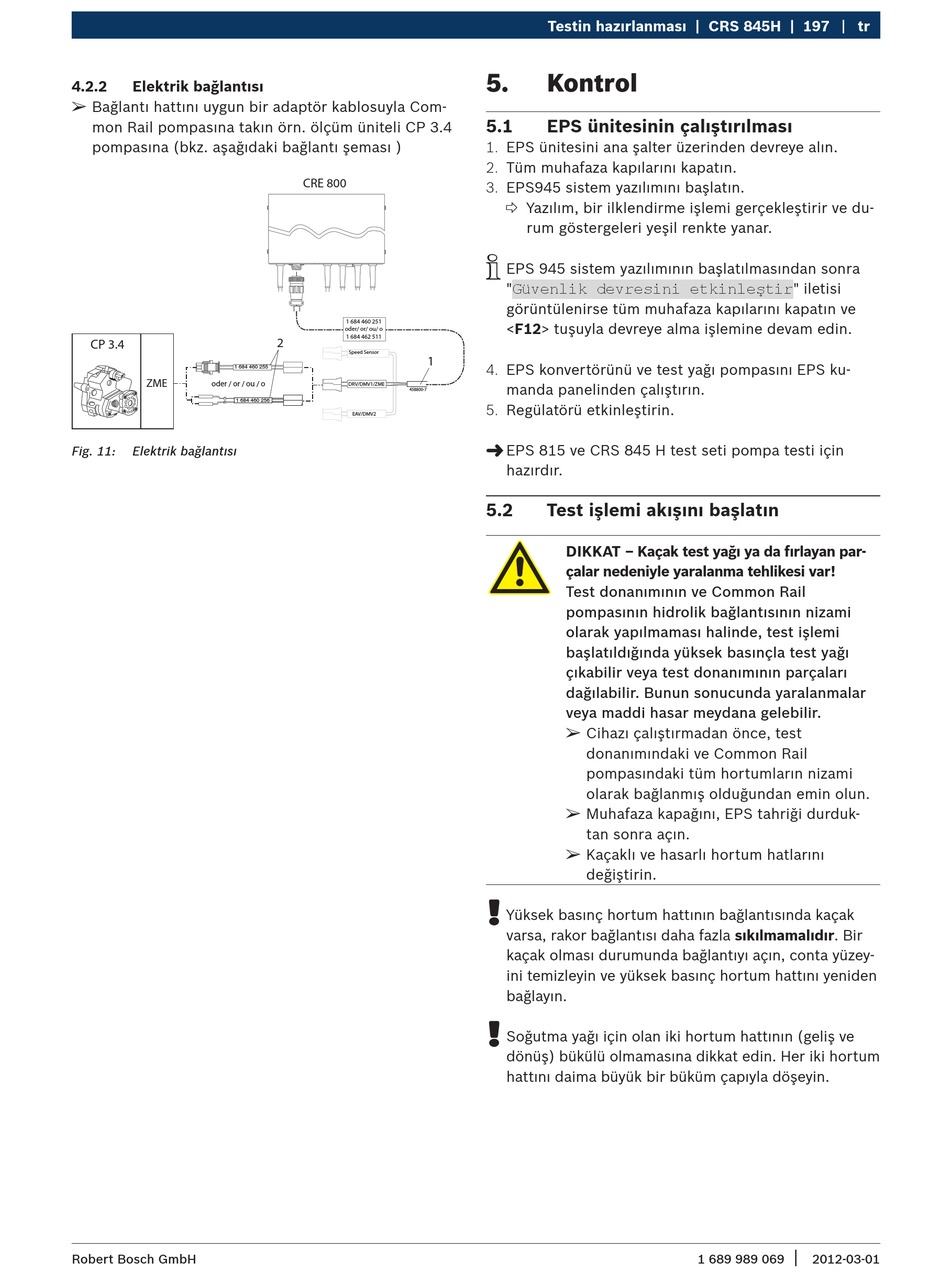

4.2.2 Elektrik bağlantısı
¶
Bağlantı hattını uygun bir adaptör kablosuyla Com-
mon Rail pompasına takın örn. ölçüm üniteli CP 3.4
pompasına (bkz. aşağıdaki bağlantı şeması )
CP 3.4
1 684 460 255
ZME
oder / or / ou / o
1 684 460 256
Fig. 11: Elektrik bağlantısı
Robert Bosch GmbH
CRE 800
1 684 460 251
oder/ or/ ou/ o
1 684 462 511
2
Speed Sensor
1
DRV/DMV1/ZME
458800-7
EAV/DMV2
Testin hazırlanması | CRS 845H | 197
5. Kontrol
5.1 EPS ünitesinin çalıştırılması
1. EPS ünitesini ana şalter üzerinden devreye alın.
2. Tüm muhafaza kapılarını kapatın.
3. EPS945 sistem yazılımını başlatın.
 Yazılım, bir ilklendirme işlemi gerçekleştirir ve du-
rum göstergeleri yeşil renkte yanar.
i
EPS 945 sistem yazılımının başlatılmasından sonra
Güvenlik devresini etkinleştir
"
görüntülenirse tüm muhafaza kapılarını kapatın ve
<F12> tuşuyla devreye alma işlemine devam edin.
4. EPS konvertörünü ve test yağı pompasını EPS ku-
manda panelinden çalıştırın.
5. Regülatörü etkinleştirin.
"
EPS 815 ve CRS 845 H test seti pompa testi için
hazırdır.
5.2 Test işlemi akışını başlatın
DIKKAT – Kaçak test yağı ya da fırlayan par-
çalar nedeniyle yaralanma tehlikesi var!
Test donanımının ve Common Rail
pompasının hidrolik bağlantısının nizami
olarak yapılmaması halinde, test işlemi
başlatıldığında yüksek basınçla test yağı
çıkabilir veya test donanımının parçaları
dağılabilir. Bunun sonucunda yaralanmalar
veya maddi hasar meydana gelebilir.
¶
Cihazı çalıştırmadan önce, test
donanımındaki ve Common Rail
pompasındaki tüm hortumların nizami
olarak bağlanmış olduğundan emin olun.
¶
Muhafaza kapağını, EPS tahriği durduk-
tan sonra açın.
¶
Kaçaklı ve hasarlı hortum hatlarını
değiştirin.
!
Yüksek basınç hortum hattının bağlantısında kaçak
varsa, rakor bağlantısı daha fazla sıkılmamalıdır. Bir
kaçak olması durumunda bağlantıyı açın, conta yüzey-
ini temizleyin ve yüksek basınç hortum hattını yeniden
bağlayın.
!
Soğutma yağı için olan iki hortum hattının (geliş ve
dönüş) bükülü olmamasına dikkat edin. Her iki hortum
hattını daima büyük bir büküm çapıyla döşeyin.
tr
" iletisi
|
