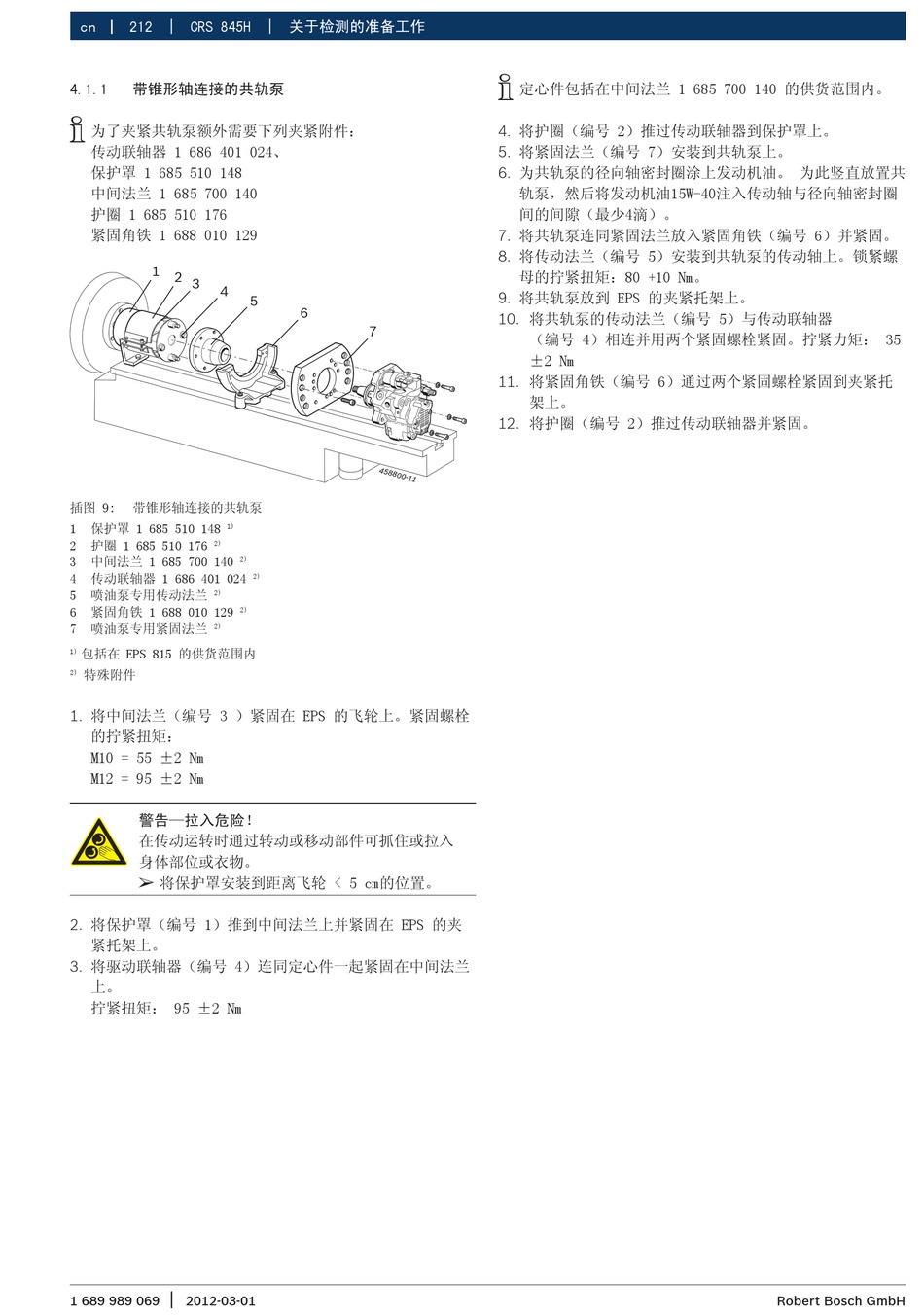

cn 212 | CRS 845H | 关于检测的准备工作
4.1.1 带锥形轴连接的共轨泵
i
为了夹紧共轨泵额外需要下列夹紧附件：
传动联轴器 1 686 401 024、
保护罩 1 685 510 148
中间法兰 1 685 700 140
护圈 1 685 510 176
紧固角铁 1 688 010 129
1
2
3
4
5
插图 9: 带锥形轴连接的共轨泵
1 保护罩 1 685 510 148 1)
2 护圈 1 685 510 176 2)
3 中间法兰 1 685 700 140
2)
4 传动联轴器 1 686 401 024
2)
5 喷油泵专用传动法兰
2)
6 紧固角铁 1 688 010 129 2)
7 喷油泵专用紧固法兰 2)
1) 包括在 EPS 815 的供货范围内
特殊附件
2)
1. 将中间法兰（编号 3 ）紧固在 EPS 的飞轮上。紧固螺栓
的拧紧扭矩：
M10 = 55 ±2 Nm
M12 = 95 ±2 Nm
警告—拉入危险！
在传动运转时通过转动或移动部件可抓住或拉入
身体部位或衣物。
¶
将保护罩安装到距离飞轮 < 5 cm的位置。
2. 将保护罩（编号 1）推到中间法兰上并紧固在 EPS 的夹
紧托架上。
3. 将驱动联轴器（编号 4）连同定心件一起紧固在中间法兰
上。
拧紧扭矩： 95 ±2 Nm
|
1 689 989 069 2012-03-01
6
7
i
定心件包括在中间法兰 1 685 700 140 的供货范围内。
4. 将护圈（编号 2）推过传动联轴器到保护罩上。
5. 将紧固法兰（编号 7）安装到共轨泵上。
6. 为共轨泵的径向轴密封圈涂上发动机油。 为此竖直放置共
轨泵，然后将发动机油15W-40注入传动轴与径向轴密封圈
间的间隙（最少4滴）。
7. 将共轨泵连同紧固法兰放入紧固角铁（编号 6）并紧固。
8. 将传动法兰（编号 5）安装到共轨泵的传动轴上。锁紧螺
母的拧紧扭矩：80 +10 Nm。
9. 将共轨泵放到 EPS 的夹紧托架上。
10. 将共轨泵的传动法兰（编号 5）与传动联轴器
（编号 4）相连并用两个紧固螺栓紧固。拧紧力矩： 35
±2 Nm
11. 将紧固角铁（编号 6）通过两个紧固螺栓紧固到夹紧托
架上。
12. 将护圈（编号 2）推过传动联轴器并紧固。
