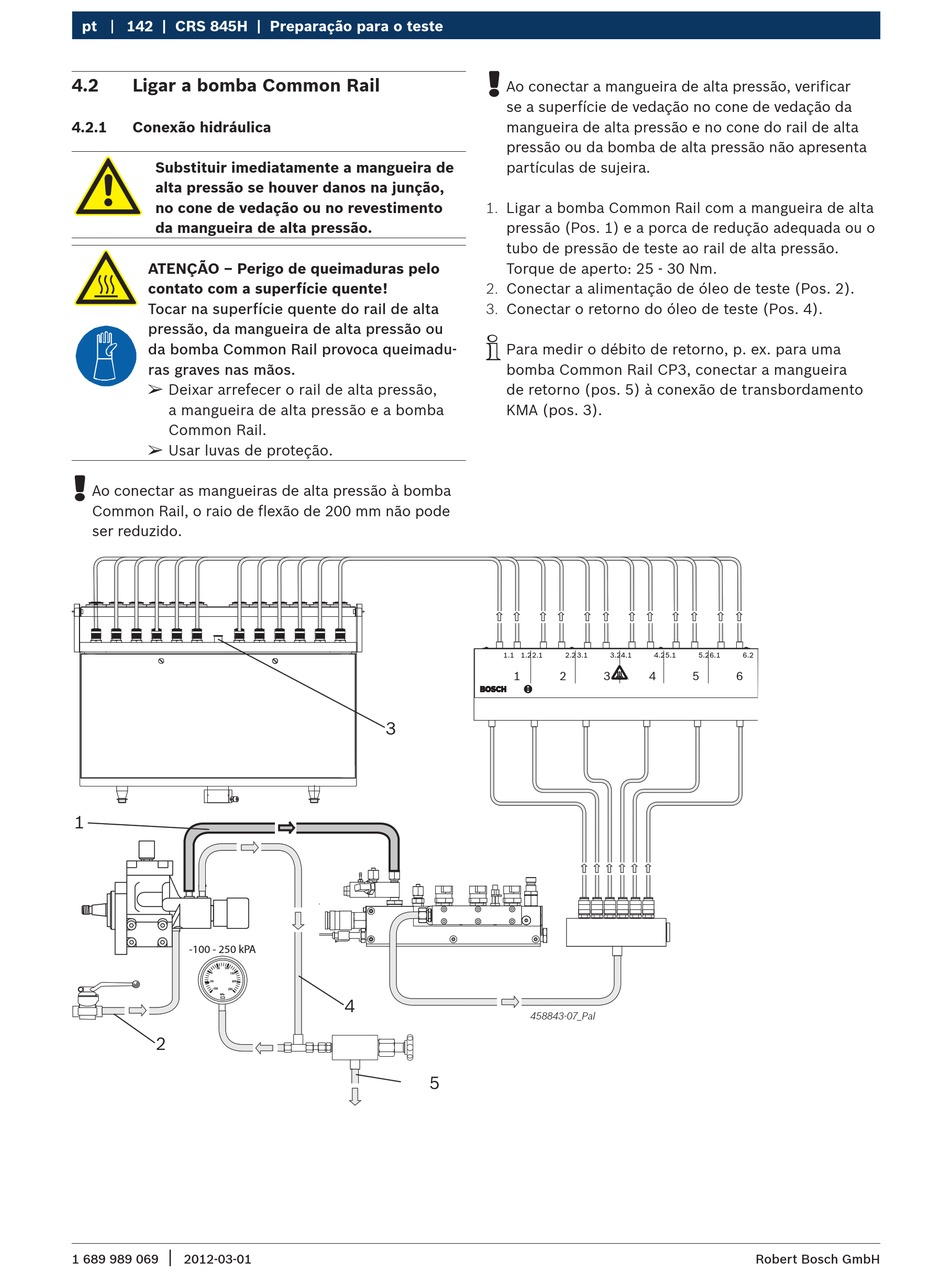

pt 142 | CRS 845H | Preparação para o teste
4.2 Ligar a bomba Common Rail
4.2.1 Conexão hidráulica
Substituir imediatamente a mangueira de
alta pressão se houver danos na junção,
no cone de vedação ou no revestimento
da mangueira de alta pressão.
ATENÇÃO – Perigo de queimaduras pelo
contato com a superfície quente!
Tocar na superfície quente do rail de alta
pressão, da mangueira de alta pressão ou
da bomba Common Rail provoca queimadu-
ras graves nas mãos.
¶
Deixar arrefecer o rail de alta pressão,
a mangueira de alta pressão e a bomba
Common Rail.
¶
Usar luvas de proteção.
!
Ao conectar as mangueiras de alta pressão à bomba
Common Rail, o raio de flexão de 200 mm não pode
ser reduzido.
1
-100 - 250 kPA
50 100
0
150
-50 200
-100
250
kPa
2
|
1 689 989 069 2012-03-01
!
Ao conectar a mangueira de alta pressão, verificar
se a superfície de vedação no cone de vedação da
mangueira de alta pressão e no cone do rail de alta
pressão ou da bomba de alta pressão não apresenta
partículas de sujeira.
1. Ligar a bomba Common Rail com a mangueira de alta
pressão (Pos. 1) e a porca de redução adequada ou o
tubo de pressão de teste ao rail de alta pressão.
Torque de aperto: 25 - 30 Nm.
2. Conectar a alimentação de óleo de teste (Pos. 2).
3. Conectar o retorno do óleo de teste (Pos. 4).
i
Para medir o débito de retorno, p. ex. para uma
bomba Common Rail CP3, conectar a mangueira
de retorno (pos. 5) à conexão de transbordamento
KMA (pos. 3).
1.1 1.22.1
1
3
4
5
2.2 3.1 3.24.1 4.25.1 5.26.1
2 3 4 5
458843-07_Pal
6.2
6
