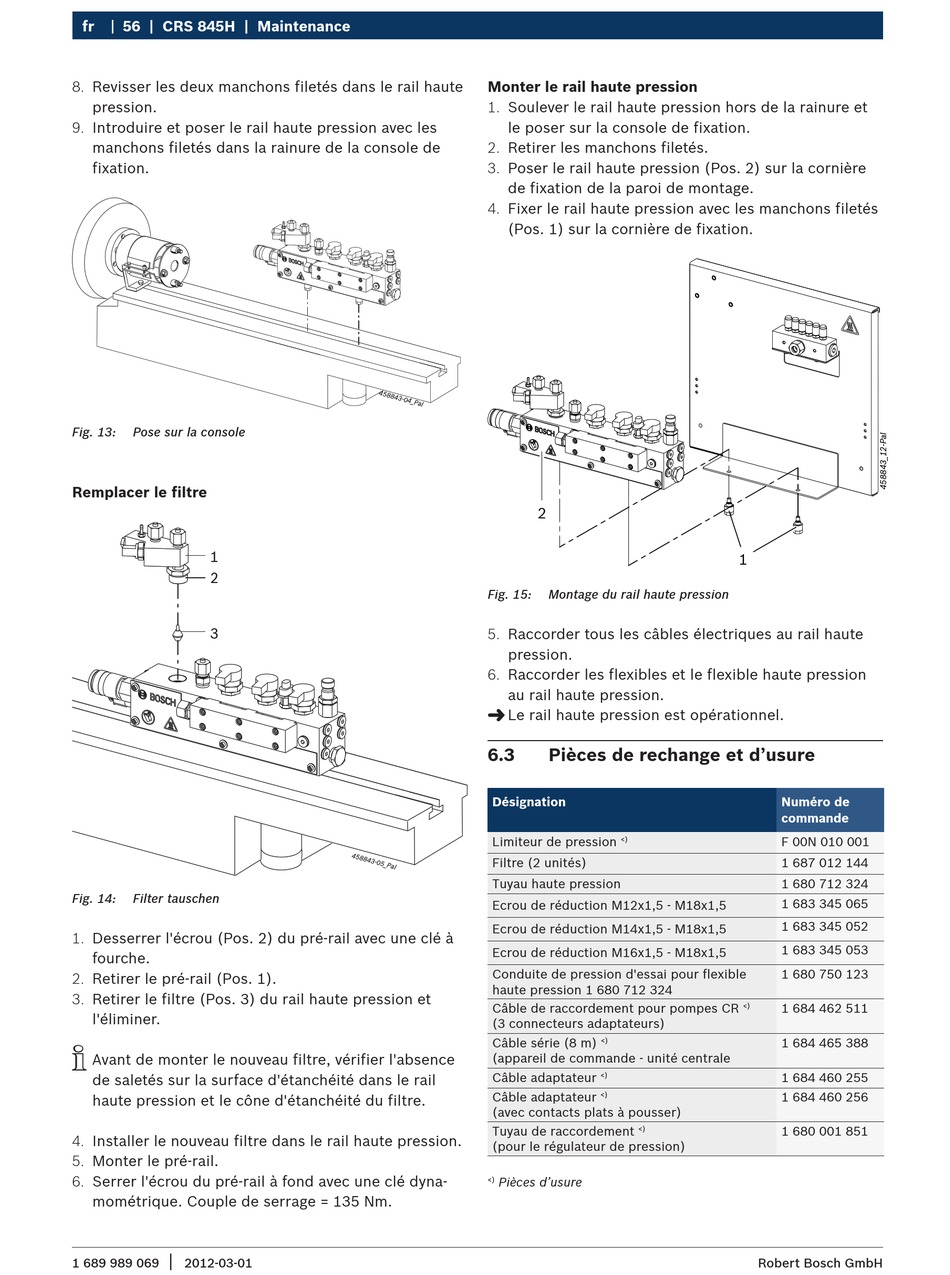

fr 56 | CRS 845H | Maintenance
8. Revisser les deux manchons filetés dans le rail haute
pression.
9. Introduire et poser le rail haute pression avec les
manchons filetés dans la rainure de la console de
fixation.
Fig. 13: Pose sur la console
Remplacer le filtre
1
2
3
Fig. 14: Filter tauschen
1. Desserrer l'écrou (Pos. 2) du pré-rail avec une clé à
fourche.
2. Retirer le pré-rail (Pos. 1).
3. Retirer le filtre (Pos. 3) du rail haute pression et
l'éliminer.
i
Avant de monter le nouveau filtre, vérifier l'absence
de saletés sur la surface d'étanchéité dans le rail
haute pression et le cône d'étanchéité du filtre.
4. Installer le nouveau filtre dans le rail haute pression.
5. Monter le pré-rail.
6. Serrer l'écrou du pré-rail à fond avec une clé dyna-
mométrique. Couple de serrage = 135 Nm.
|
1 689 989 069 2012-03-01
Monter le rail haute pression
1. Soulever le rail haute pression hors de la rainure et
le poser sur la console de fixation.
2. Retirer les manchons filetés.
3. Poser le rail haute pression (Pos. 2) sur la cornière
de fixation de la paroi de montage.
4. Fixer le rail haute pression avec les manchons filetés
(Pos. 1) sur la cornière de fixation.
2
Fig. 15: Montage du rail haute pression
5. Raccorder tous les câbles électriques au rail haute
pression.
6. Raccorder les flexibles et le flexible haute pression
au rail haute pression.
"
Le rail haute pression est opérationnel.
6.3 Pièces de rechange et d'usure
Désignation
Limiteur de pression
<)
Filtre (2 unités)
Tuyau haute pression
Ecrou de réduction M12x1,5 - M18x1,5
Ecrou de réduction M14x1,5 - M18x1,5
Ecrou de réduction M16x1,5 - M18x1,5
Conduite de pression d'essai pour flexible
haute pression 1 680 712 324
Câble de raccordement pour pompes CR
(3 connecteurs adaptateurs)
Câble série (8 m)
<)
(appareil de commande - unité centrale
Câble adaptateur
<)
Câble adaptateur
<)
(avec contacts plats à pousser)
Tuyau de raccordement
<)
(pour le régulateur de pression)
Pièces d'usure
<)
1
Numéro de
commande
F 00N 010 001
1 687 012 144
1 680 712 324
1 683 345 065
1 683 345 052
1 683 345 053
1 680 750 123
1 684 462 511
<)
1 684 465 388
1 684 460 255
1 684 460 256
1 680 001 851
