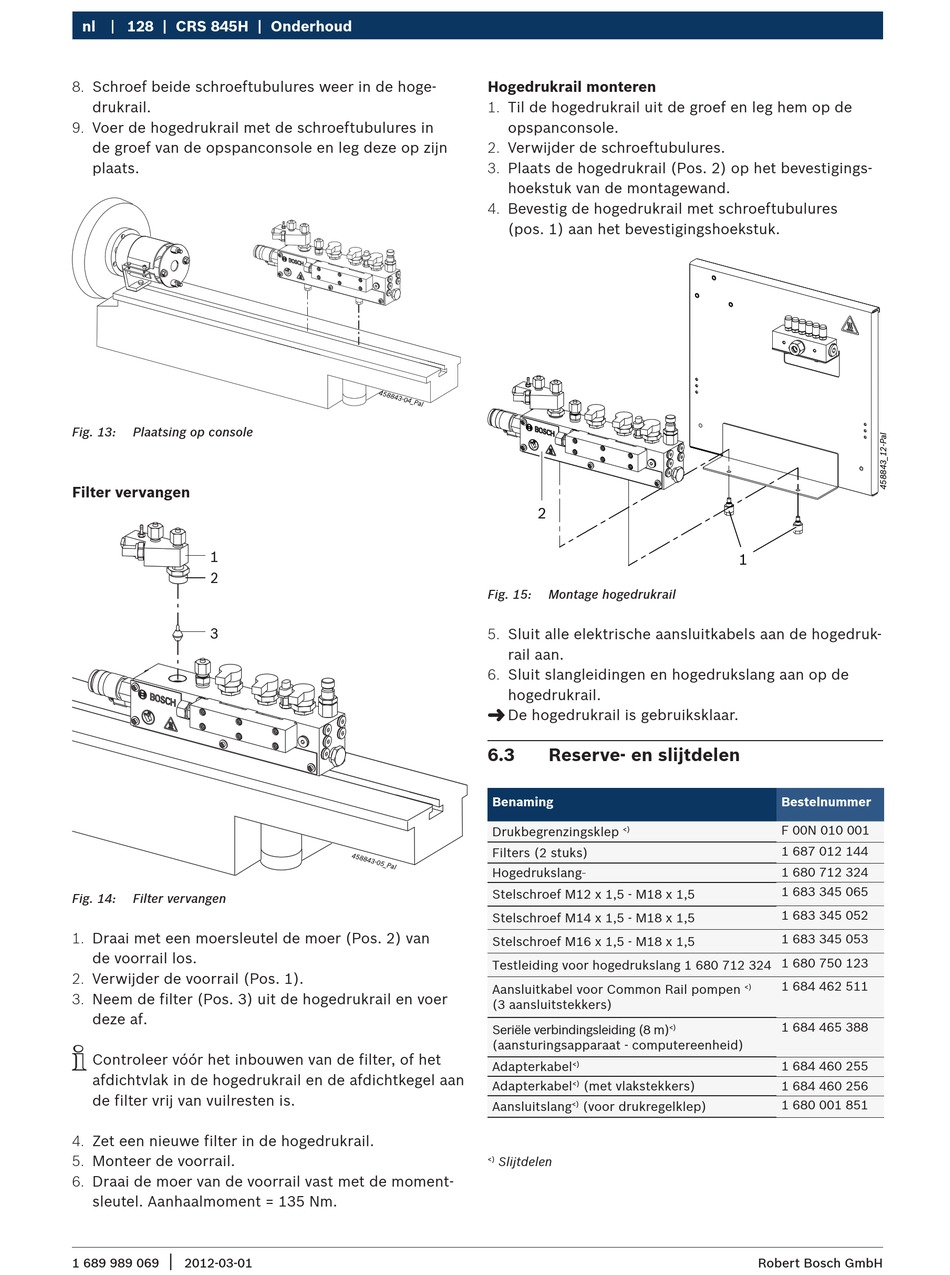

nl 128 | CRS 845H | Onderhoud
8. Schroef beide schroeftubulures weer in de hoge-
drukrail.
9. Voer de hogedrukrail met de schroeftubulures in
de groef van de opspanconsole en leg deze op zijn
plaats.
Fig. 13: Plaatsing op console
Filter vervangen
1
2
3
Fig. 14: Filter vervangen
1. Draai met een moersleutel de moer (Pos. 2) van
de voorrail los.
2. Verwijder de voorrail (Pos. 1).
3. Neem de filter (Pos. 3) uit de hogedrukrail en voer
deze af.
i
Controleer vóór het inbouwen van de filter, of het
afdichtvlak in de hogedrukrail en de afdichtkegel aan
de filter vrij van vuilresten is.
4. Zet een nieuwe filter in de hogedrukrail.
5. Monteer de voorrail.
6. Draai de moer van de voorrail vast met de moment-
sleutel. Aanhaalmoment = 135 Nm.
|
1 689 989 069 2012-03-01
Hogedrukrail monteren
1. Til de hogedrukrail uit de groef en leg hem op de
opspanconsole.
2. Verwijder de schroeftubulures.
3. Plaats de hogedrukrail (Pos. 2) op het bevestigings-
hoekstuk van de montagewand.
4. Bevestig de hogedrukrail met schroeftubulures
(pos. 1) aan het bevestigingshoekstuk.
2
Fig. 15: Montage hogedrukrail
5. Sluit alle elektrische aansluitkabels aan de hogedruk-
rail aan.
6. Sluit slangleidingen en hogedrukslang aan op de
hogedrukrail.
"
De hogedrukrail is gebruiksklaar.
6.3 Reserve- en slijtdelen
Benaming
Drukbegrenzingsklep
<)
Filters (2 stuks)
Hogedrukslang
Stelschroef M12 x 1,5 - M18 x 1,5
Stelschroef M14 x 1,5 - M18 x 1,5
Stelschroef M16 x 1,5 - M18 x 1,5
Testleiding voor hogedrukslang 1 680 712 324 1 680 750 123
Aansluitkabel voor Common Rail pompen
(3 aansluitstekkers)
Seriële verbindingsleiding (8 m)
(aansturingsapparaat - computereenheid)
Adapterkabel
<)
Adapterkabel (met vlakstekkers)
<)
Aansluitslang (voor drukregelklep)
<)
Slijtdelen
<)
1
Bestelnummer
F 00N 010 001
1 687 012 144
1 680 712 324
1 683 345 065
1 683 345 052
1 683 345 053
1 684 462 511
<)
1 684 465 388
<)
1 684 460 255
1 684 460 256
1 680 001 851
