pl 152 | CRS 845H | Opis produktu
Obudowa ochronna wtrysku składa się ze stojaka,
który montuje się do pojemnika do spuszczania ole-
ju EPS 815. Duże drzwi dwuskrzydłowe z Makrolonu
umożliwiają dostęp do komponentów lub do KMA 802.
Drzwi dwuskrzydłowe zamykane są za pomocą
zamknięć mimośrodowych. Z tyłu zamontowane są dwie
osłony, które można zdjąć w celu konserwacji KMA 802.
Wbudowane wyłączniki bezpieczeństwa w górnej
podłużnicy i w ramie bocznej są połączone z szafą
rozdzielczą nadzoru drzwi i nadzorują położenie drzwi
dwuskrzydłowych. Jeśli podczas badania otworzą się jed-
ne drzwi dwuskrzydłowe, układ nadzoru odłączy od prądu
zawory regulacji ciśnienia, a ciśnienie kontrolne w zakre-
sie wysokiego ciśnienia spadnie poniżej 200 KPa (2 bar).
3
1
4 5

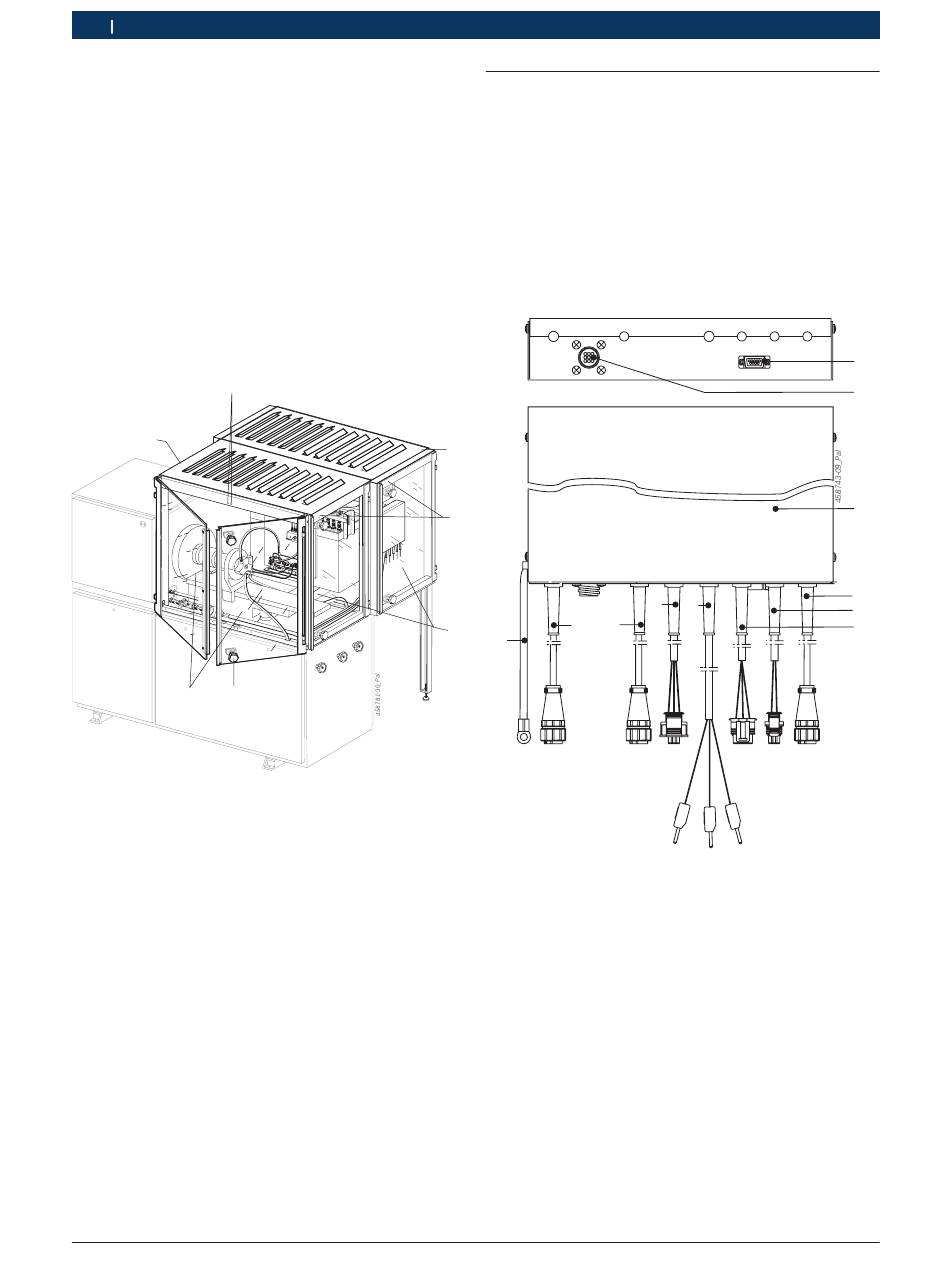

Fig. 2: Obudowa ochronna wtrysku z układem nadzoru
1 Przednia obudowa ochronna wtrysku
2 Tylna obudowa ochronna wtrysku
3 Wyłącznik bezpieczeństwa
4 Drzwi dwuskrzydłowe
5 Zamknięcie mimośrodowe
|
1 689 989 069 2012-03-01
3.7 Sterownik
Urządzenie sterujące zostaje przykręcone do stoja-
ka wymiennika ciepła (akcesoria dodatkowe) i jest
połączone szeregowym przewodem przyłączeniowym
z komputerem w wózku KMA 822 lub w obudowie
ochronnej na szafie sterowniczej EPS. Sterownik zasila
wszystkie zewnętrzne czujniki (czujniki ciśnienia, itd.)
oraz przetwarza wszystkie wielkości pomiarowe. Steruje
zaworami regulacyjnymi ciśnienia w zasobniku wysokie-
go ciśnienia oraz poprzez przewody danej pompy zasila
zawory elektromagnetyczne pomp Common-Rail.
X9
2
3
10 9
4
11
Fig. 3: Sterownik
1 Port szeregowy X3
2 Złącze wtykowe X9 dla przewodu podłączeniowego danej pompy
3 Sterownik
4 Przewód podłączeniowy modułu pamięci przy zasobniku wyso-
kiego ciśnienia
5 Przewód podłączeniowy czujnika temperatury w zasobniku wyso-
kiego ciśnienia
6 Przewód podłączeniowy czujnika ciśnienia B9 w zasobniku wyso-
kiego ciśnienia
7 Przewód podłączeniowy do zasilania napięciem
8 Przewód podłączeniowy czujnika ciśnienia B10 w zasobniku wysokiego
ciśnienia
9 Przewód przyłączeniowy nadzoru drzwi (X3)
10 Przewód przyłączeniowy nadzoru drzwi (X4)
11 Przewód masy
X3
7
8
