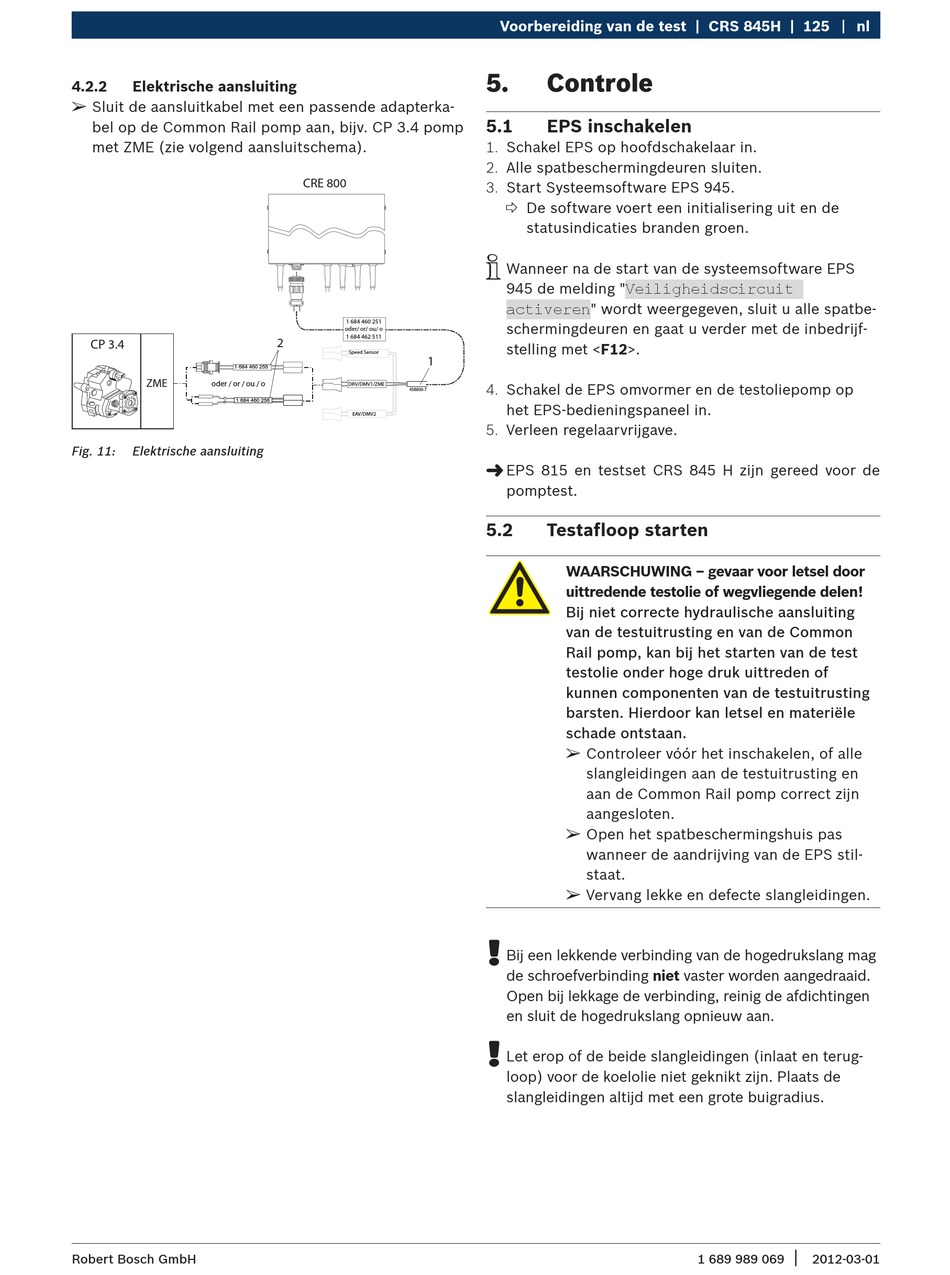

4.2.2 Elektrische aansluiting
¶
Sluit de aansluitkabel met een passende adapterka-
bel op de Common Rail pomp aan, bijv. CP 3.4 pomp
met ZME (zie volgend aansluitschema).
CP 3.4
1 684 460 255
ZME
oder / or / ou / o
1 684 460 256
Fig. 11: Elektrische aansluiting
Robert Bosch GmbH
CRE 800
1 684 460 251
oder/ or/ ou/ o
1 684 462 511
2
Speed Sensor
1
DRV/DMV1/ZME
458800-7
EAV/DMV2
Voorbereiding van de test | CRS 845H | 125
5. Controle
5.1 EPS inschakelen
1. Schakel EPS op hoofdschakelaar in.
2. Alle spatbeschermingdeuren sluiten.
3. Start Systeemsoftware EPS 945.
 De software voert een initialisering uit en de
statusindicaties branden groen.
i
Wanneer na de start van de systeemsoftware EPS
Veiligheidscircuit
945 de melding "
activeren
" wordt weergegeven, sluit u alle spatbe-
schermingdeuren en gaat u verder met de inbedrijf-
stelling met <F12>.
4. Schakel de EPS omvormer en de testoliepomp op
het EPS-bedieningspaneel in.
5. Verleen regelaarvrijgave.
"
EPS 815 en testset CRS 845 H zijn gereed voor de
pomptest.
5.2 Testafloop starten
WAARSCHUWING – gevaar voor letsel door
uittredende testolie of wegvliegende delen!
Bij niet correcte hydraulische aansluiting
van de testuitrusting en van de Common
Rail pomp, kan bij het starten van de test
testolie onder hoge druk uittreden of
kunnen componenten van de testuitrusting
barsten. Hierdoor kan letsel en materiële
schade ontstaan.
¶
Controleer vóór het inschakelen, of alle
slangleidingen aan de testuitrusting en
aan de Common Rail pomp correct zijn
aangesloten.
¶
Open het spatbeschermingshuis pas
wanneer de aandrijving van de EPS stil-
staat.
¶
Vervang lekke en defecte slangleidingen.
!
Bij een lekkende verbinding van de hogedrukslang mag
de schroefverbinding niet vaster worden aangedraaid.
Open bij lekkage de verbinding, reinig de afdichtingen
en sluit de hogedrukslang opnieuw aan.
!
Let erop of de beide slangleidingen (inlaat en terug-
loop) voor de koelolie niet geknikt zijn. Plaats de
slangleidingen altijd met een grote buigradius.
