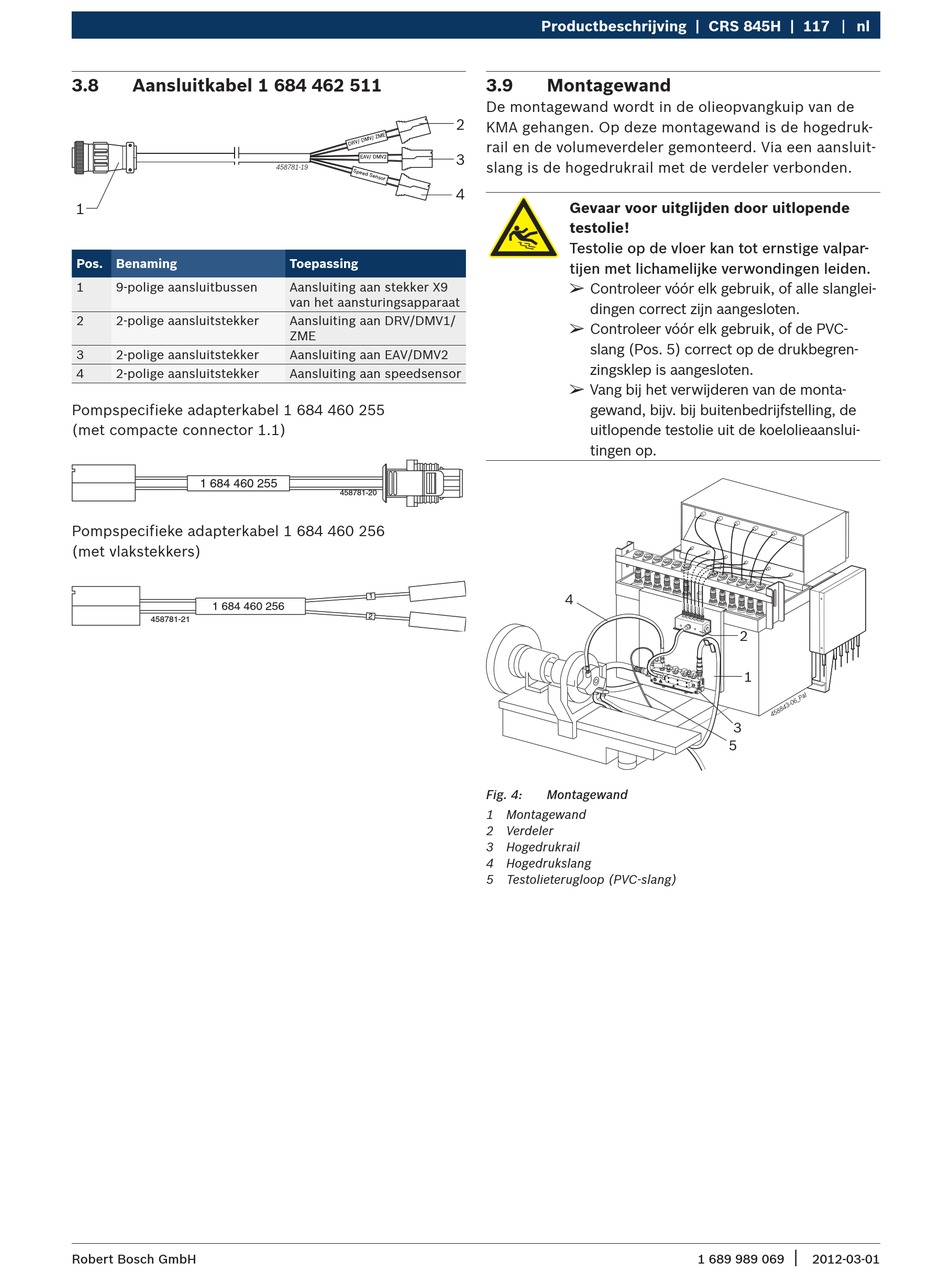

3.8 Aansluitkabel 1 684 462 511
1
Pos. Benaming
1 9-polige aansluitbussen
2 2-polige aansluitstekker
3 2-polige aansluitstekker
4 2-polige aansluitstekker
Pompspecifieke adapterkabel 1 684 460 255
(met compacte connector 1.1)
1 684 460 255
Pompspecifieke adapterkabel 1 684 460 256
(met vlakstekkers)
1 684 460 256
458781-21
Robert Bosch GmbH
2
3
EAV/ DMV2
458781-19
4
Toepassing
Aansluiting aan stekker X9
van het aansturingsapparaat
Aansluiting aan DRV/DMV1/
ZME
Aansluiting aan EAV/DMV2
Aansluiting aan speedsensor
458781-20
Productbeschrijving | CRS 845H | 117
3.9 Montagewand
De montagewand wordt in de olieopvangkuip van de
KMA gehangen. Op deze montagewand is de hogedruk-
rail en de volumeverdeler gemonteerd. Via een aansluit-
slang is de hogedrukrail met de verdeler verbonden.
Gevaar voor uitglijden door uitlopende
testolie!
Testolie op de vloer kan tot ernstige valpar-
tijen met lichamelijke verwondingen leiden.
¶
Controleer vóór elk gebruik, of alle slanglei-
dingen correct zijn aangesloten.
¶
Controleer vóór elk gebruik, of de PVC-
slang (Pos. 5) correct op de drukbegren-
zingsklep is aangesloten.
¶
Vang bij het verwijderen van de monta-
gewand, bijv. bij buitenbedrijfstelling, de
uitlopende testolie uit de koelolieaanslui-
tingen op.
4
Fig. 4: Montagewand
1 Montagewand
2 Verdeler
3 Hogedrukrail
4 Hogedrukslang
5 Testolieterugloop (PVC-slang)
nl
2
1
3
5
|
