5 Bedienung
5.1 Anzeige- und Bedienelemente
Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle
ablesen oder Ihr Gerät konfigurieren.
Das Anzeigefeld besteht aus zwei Zeilen, auf denen Messwerte und/oder Statusgrößen
(z.B. Bargraph) angezeigt werden. Der Anwender hat die Möglichkeit, die Zuordnung
der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach seinen
Bedürfnissen anzupassen ( → siehe Funktionsgruppe ANZEIGE auf Seite 90).
1

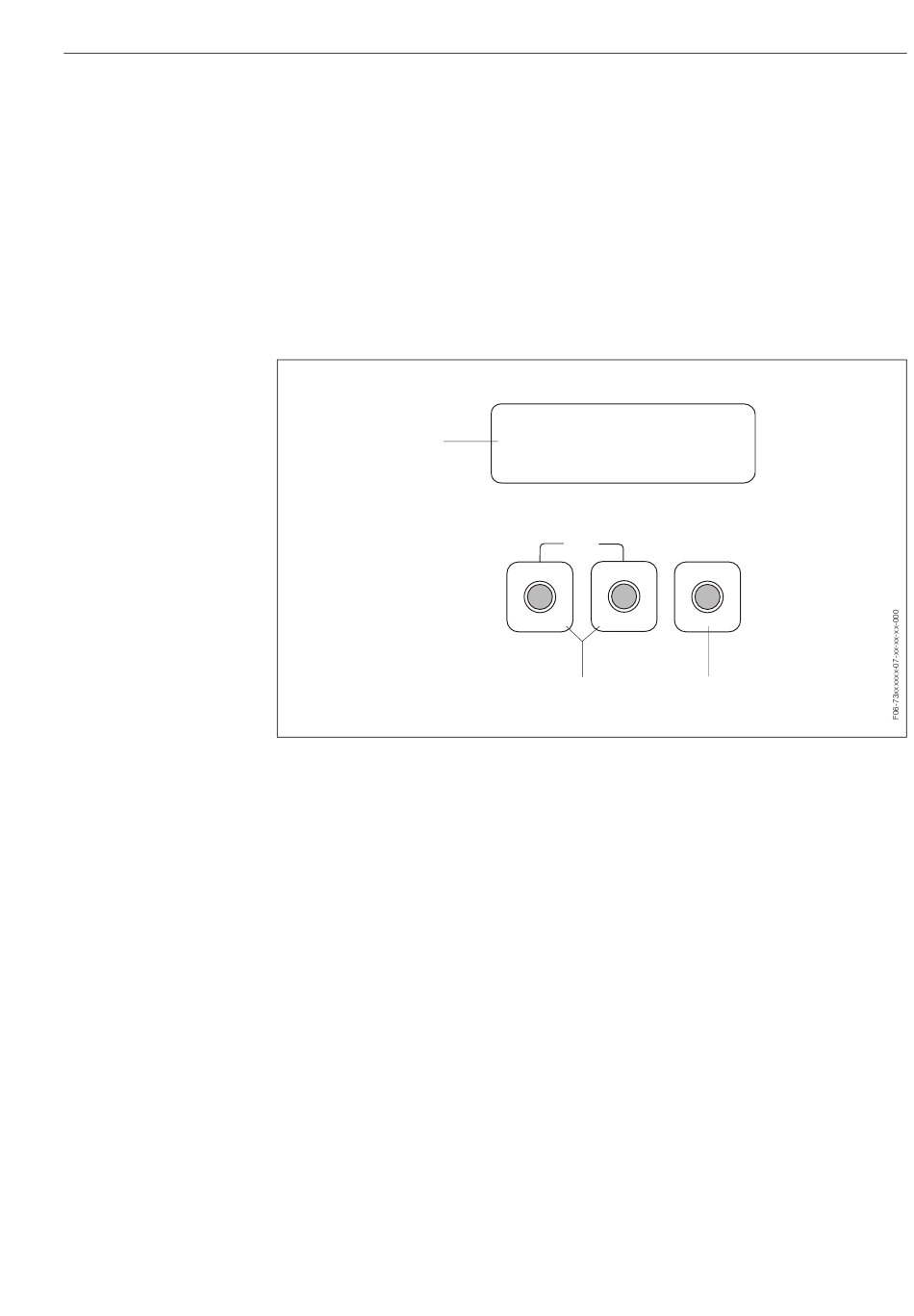

Abb. 22: Anzeige- und Bedienelemente
Flüssigkristall-Anzeige (1)
Auf der zweizeiligen Flüssigkristall-Anzeige werden Messwerte, Dialogtexte, sowie Stör- und Hinweismeldun-
gen angezeigt. Als HOME-Position (Betriebsmodus) wird die Anzeige während des normalen Messbetriebs
bezeichnet.
– Obere Zeile: Darstellung von Haupt-Messwerten, z.B. Massedurchfluss in [kg/h] oder in [%].
– Untere Zeile: Darstellung zusätzlicher Mess- bzw. Statusgrößen, z.B. Summenzählerstand in [t],
Bargraphdarstellung, Messstellenbezeichnung
Plus-/Minus-Tasten (2)
– Zahlenwerte eingeben, Parameter auswählen
– Auswählen verschiedener Funktionsgruppen innerhalb der Funktionsmatrix
Durch das gleichzeitige Betätigen der +/ − Tasten, werden folgende Funktionen ausgelöst:
– Schrittweises Verlassen der Funktionsmatrix → HOME-Position
– +/ − Tasten länger als 3 Sekunden betätigen → direkter Rücksprung zur HOME-Position
– Abbrechen der Dateneingabe
Enter-Taste (3)
– HOME-Position → Einstieg in die Funktionsmatrix
– Abspeichern von eingegebenen Zahlenwerten oder geänderten Einstellungen
48.25 kg/h
I 3702.6 t
Esc
+
-
2
5 Bedienung
E
3
