11 Beschreibung Gerätefunktionen
102
Funktionsbeschreibung FREQUENZAUSGANG
AUSGANGSSIGNAL
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die
Auswahl FREQUENZ getroffen wurde.
In dieser Funktion kann die Polarität der Frequenz ausgewählt werden.
Auswahl:
PASSIV - POSITIV
PASSIV - NEGATIV
Werkeinstellung:
PASSIV - POSITIV

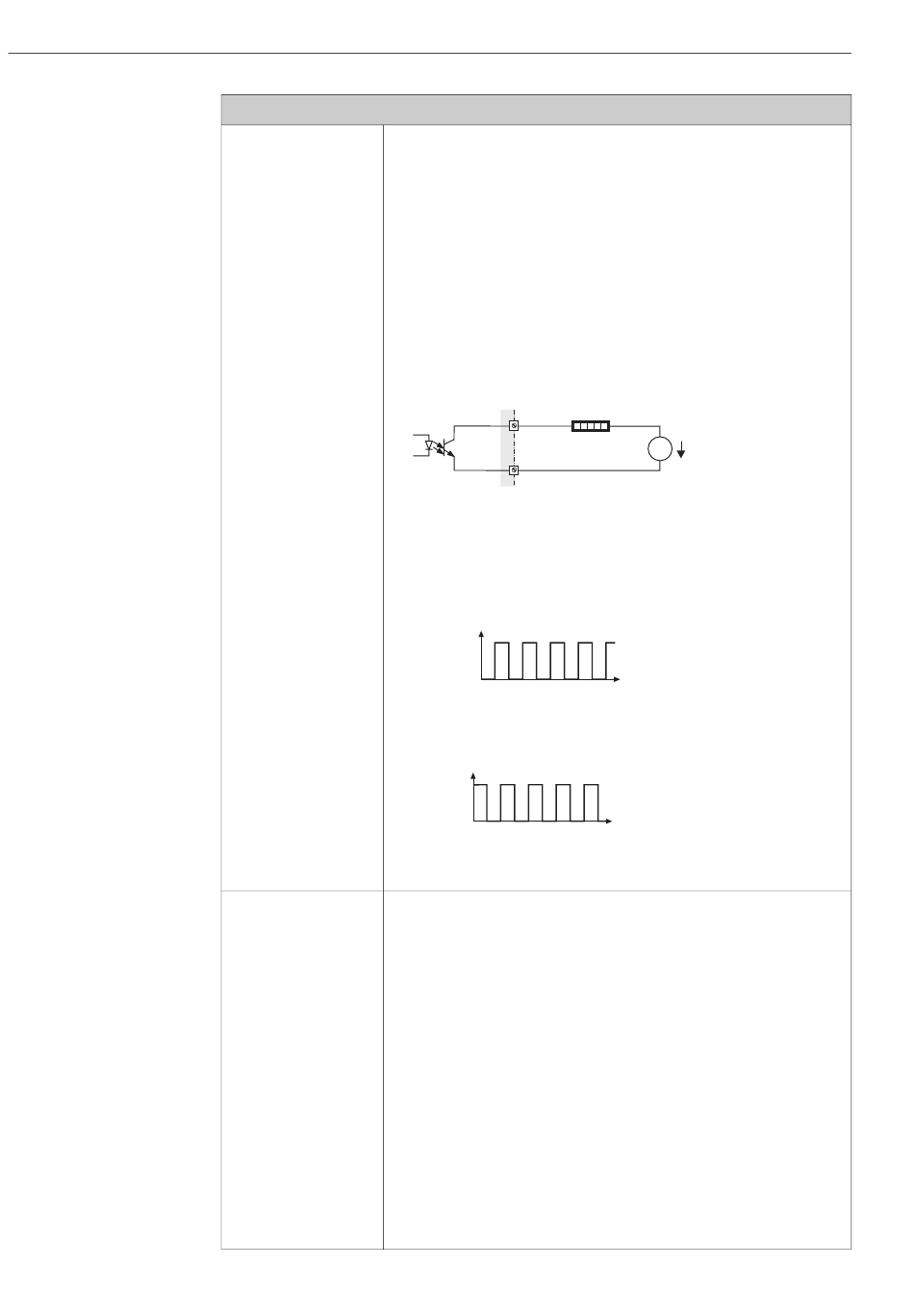

PASSIV:
Open
Collector
Anschlussplan siehe Seite 25.
Für Dauerströme bis 15 mA
PASSIV-NEGATIV
nicht leitend
PASSIV-POSITIV
nicht leitend
ZEITKONSTANTE
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die
Auswahl FREQUENZ getroffen wurde.
In dieser Funktion wird durch die Wahl der Zeitkonstante bestimmt, ob das
Frequenzausgangssignal auf stark schwankende Messgrößen besonders
schnell reagiert (kleine Zeitkonstante) oder abgedämpft wird (große Zeit-
konstante).
Eingabe:
Gleitkommazahl 0...100 s
Werkeinstellung:
5 s
Hinweis!
1 5 7
Hinweis!
Transistor
leitend
Transistor
leitend
Hinweis!
PROline Prowirl 73
U = 30 V DC
max
Externe Hilfsenergie
8 3
+
=
-
F-xxxxxxx-04-xx-xx-de-000
t
F06-7xxxxxxx-05-xx-xx-de-000
t
F06-7xxxxxxx-05-xx-xx-de-001
